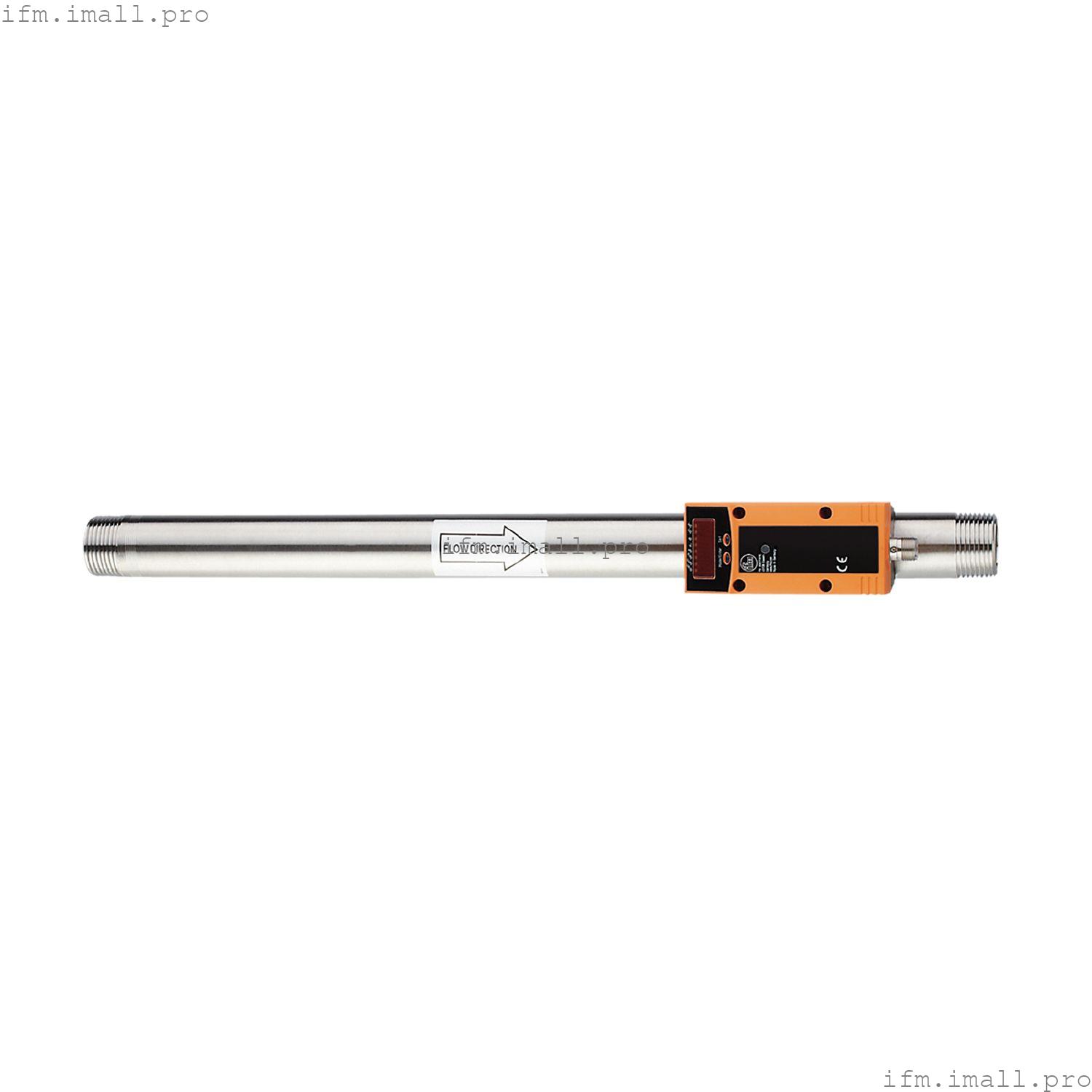

IFM SD8000
SDR11DGXFPKG/US-100
Счетчик сжатого воздуха
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Для обнаружения сжатого воздуха в промышленности
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Четко видимый 4-разрядный светодиодный дисплей
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 13...3750 л/мин | 0,4...109,2 м/с | 0,7...225 м3/ч |
|
| Технологическое подключение | резьбовое соединение R 1 внешняя резьба DN25 |
Применение
| Применение | для промышленного применения |
| Среда | сжатый воздух |
| Примечание о среде | | качество воздуха ISO 8573-1 | | класс 141 | | класс 344 |
|
| температура среды[°C] | 0...60 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 110 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 13...3750 л/мин | 0,4...109,2 м/с | 0,7...225 м3/ч |
|
| Диапазон отображения | | 0...4500 л/мин | 0...131 м/с | 0...270 м3/ч |
|
| Заданное значение SP | | 30...3750 л/мин | 0,9...109,2 м/с | 1,8...225 м3/ч |
|
| Точка сброса rP | | 12...3732 л/мин | 0,4...108,7 м/с | 0,7...223,9 м3/ч |
|
| Аналоговая начальная точка ASP | | 0...2813 л/мин | 0...81,9 м/с | 0...168,8 м3/ч |
|
| Аналоговая конечная точка AEP | | 937...3750 л/мин | 27,3...109,2 м/с | 56,2...225 м3/ч |
|
| В шагах | |
| Объемный контроль расхода количественный |
|---|
| Значение импульса | 0,003...3000000 м3 |
| В шагах | 0,001 м3 |
| Длина импульса[с] | 0,02...2 |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | 0...60 |
| Диапазон отображения[°C] | -12...72 |
Точность/отклонения
| Контроль расхода |
|---|
| Повторяемость[% измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (класс 141 /; класс 344; условия: установка в соответствии с DIN ISO 2533; установка в трубах: DN25) |
| Контроль температуры |
|---|
| Точность[К] | ± 2; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP пошагово[с] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
Программное обеспечение/программирование
| Опции настройки параметров | Контроль расхода; измеритель количества; Предустановленный счетчик; Контроль температуры; гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 4.1 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 267 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Одобрение CPA | | номер модели | 002TG | | класс точности | - | | максимально допустимая погрешность | ± 4 % FS | | Q (мин) | 0,7 м3/ч | | Q (t) | - | | Q (макс.) | 225 м3/ч |
|
| Устойчивость к вибрации | | DIN EN 68000-2-6 | 5 g (55...2000 Гц) |
|
| MTTF[годы] | 227 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 2029 |
| Размеры[мм] | 475 x 45 x 88,5 |
| Материалы | PBT-GF20; NBR; ПК; нержавеющая сталь (304/1.4301); PTFE; латунное покрытие; FKM; алюминий с порошковым покрытием |
| Материалы, контактирующие со средой | нержавеющая сталь (304/1.4301); FKM; пассивированное керамическое стекло; PEEK GF30; полиэстер; алюминий |
| Технологическое подключение | резьбовое соединение R 1 внешняя резьба DN25 |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 5 светодиодов зеленого цвета (Нл/мин, Нм3/ч, Нм/с, Нм3, °C) | | функциональный дисплей | 1 x LED, зеленый | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. | | Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
