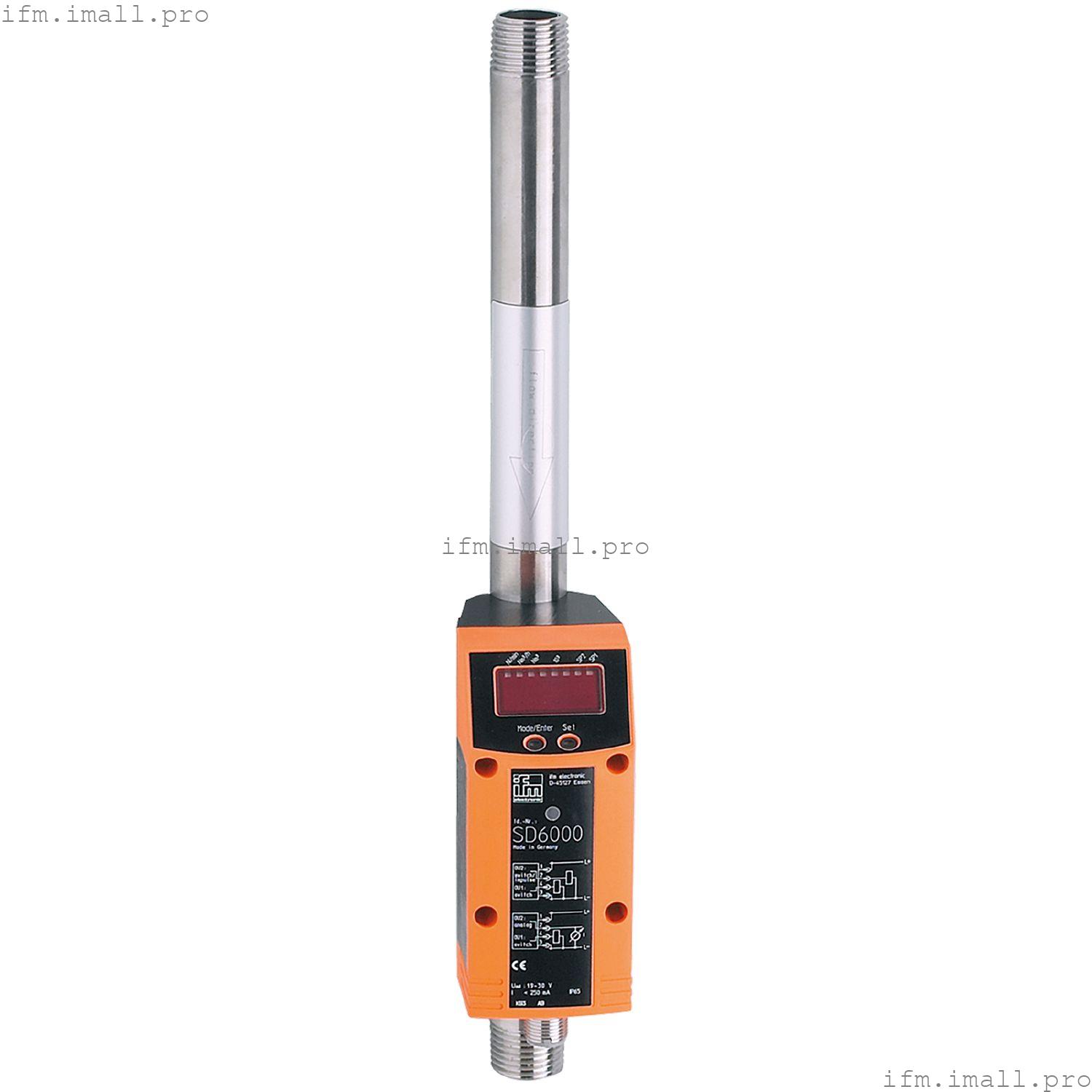

IFM SD6101
SDN12DGXFPKG/US-100
Промышленный газовый счетчик
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Для обнаружения аргона (Ar), углекислого газа (CO2), азота (N2)
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Четко видимый 4-разрядный светодиодный дисплей
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Технологическое подключение | резьбовое соединение 1/2 " NPT с наружной резьбой DN15 |
| Ar |
|---|
| Диапазон измерения | | 15...4310 scfh | 0,2...71,8 scfm | 2...552 sfs |
|
| CO2 |
|---|
| Диапазон измерения | | 10...2640 ккал/ ч | 0,15...44 scfm | 1...338,5 sfs |
|
| N2 |
|---|
| Диапазон измерения | | 10...2650 ккал/ч | 0,15...44,15 scfm | 1...339,5 sfs |
|
Применение
| Применение | для промышленного применения |
| Среда | Аргон (Ar); диоксид углерода (CO2); азот (N2) |
| температура среды[°F] | 32...140 |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 16 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Отсечка низкого расхода LFC | | < 46 scfh | < 0,76 scfm | 1...5.8 sfs |
|
| Измерение динамики | 1:300 |
| Объемный контроль расхода количественный |
|---|
| Значение импульса | 0,040...4 000 000 scf |
| В шагах | 0,020...1000 scf |
| Длина импульса[с] | 0,007...2 |
| Ar |
|---|
| Диапазон измерения | | 15...4310 scfh | 0,2...71,8 scfm | 2...552 sfs |
|
| Диапазон отображения | | 0...5170 scfh | 0...86.2 scfm | 0...663 sfs |
|
| Разрешение | |
| Заданное значение SP | | 40...4310 scfh | 0,7...71,8 scfm | 5...552 sfs |
|
| Точка сброса rP | | 20...4290 ккал/ ч | 0,4...71,5 scfm | 3...550 sfs |
|
| Аналоговая начальная точка ASP | | 0...3445 scfh | 0...57.4 scfm | 0...442 sfs |
|
| Аналоговая конечная точка AEP | | 860...4310 ккал/ ч | 14.4...71.8 scfm | 110...552 sfs |
|
| В шагах | |
| CO2 |
|---|
| Диапазон измерения | | 10...2640 ккал/ ч | 0,15...44 scfm | 1...338,5 sfs |
|
| Диапазон отображения | | 0...3170 scfh | 0...52.8 scfm | 0...406 sfs |
|
| Разрешение | |
| Заданное значение SP | | 25...2640 ккал/ ч | 0,4...44 scfm | 3...338.5 sfs |
|
| Точка сброса rP | | 15...2630 ккал/ч | 0,2...43,8 scfm | 1,5...337 sfs |
|
| Аналоговая начальная точка ASP | | 0...2110 scfh | 0...35,2 scfm | 0...271 sfs |
|
| Аналоговая конечная точка AEP | | 530...2640 ккал/ч | 8.8...44 scfm | 67.5...338.5 sfs |
|
| В шагах | |
| N2 |
|---|
| Диапазон измерения | | 10...2650 ккал/ч | 0,15...44,15 scfm | 1...339,5 sfs |
|
| Диапазон отображения | | 0...3175 scfh | 0...52,95 scfm | 0...407.5 sfs |
|
| Разрешение | |
| Заданное значение SP | | 25...2650 scfh | 0,4...44,15 scfm | 3...339,5 sfs |
|
| Точка сброса rP | | 15...2635 scfh | 0,2...43,95 scfm | 1,5...338 sfs |
|
| Аналоговая начальная точка ASP | | 0...2120 scfh | 0...35.3 scfm | 0...271.5 sfs |
|
| Аналоговая конечная точка AEP | | 530...2650 ккал/ч | 8.85...44.15 scfm | 68...339,5 sfs |
|
| В шагах | |
| Контроль температуры |
|---|
| Диапазон измерения[°F] | 32...140 |
| Диапазон отображения[°F] | 10.5...161.5 |
| Разрешение[°F] | 0.5 |
| Заданное значение SP[°F] | 32.5...140 |
| Точка сброса rP[°F] | 32...139.5 |
| Аналоговая начальная точка[°F] | 32...118.5 |
| Аналоговая конечная точка[°F] | 53.5...140 |
| В шагах[°F] | 0.5 |
Точность/отклонения
| Контроль расхода |
|---|
| Повторяемость[% измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); (условия: монтаж в соответствии с DIN ISO 2533; монтаж в трубах: DN15) |
| Контроль температуры |
|---|
| Точность[К] | ± 2; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP пошагово[с] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
Программное обеспечение/программирование
| Опции настройки параметров | Контроль расхода; измеритель количества; Предустановленный счетчик; гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; выбор среды |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 4.1 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 266 |
|
Условия эксплуатации
| Температура окружающей среды[°F] | 32...140 |
| Температура хранения[°F] | -4...185 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 5 g (55...2000 Гц) |
|
| MTTF[годы] | 227 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 925.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 300 x 45 x 79,5 |
| Материалы | PBT-GF20; ПК; PC; нержавеющая сталь (304/1.4301); FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (304/1.4301); пассивированное керамическое стекло; PEEK; полиэстер; FKM; анодированный алюминий |
| Технологическое подключение | резьбовое соединение 1/2 " NPT с наружной резьбой DN15 |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 светодиода зеленого цвета (scfm, scfh, scff, °F) | | функциональный дисплей | 1 x LED, желтый | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | scfm; scfh; scf; °F |
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
