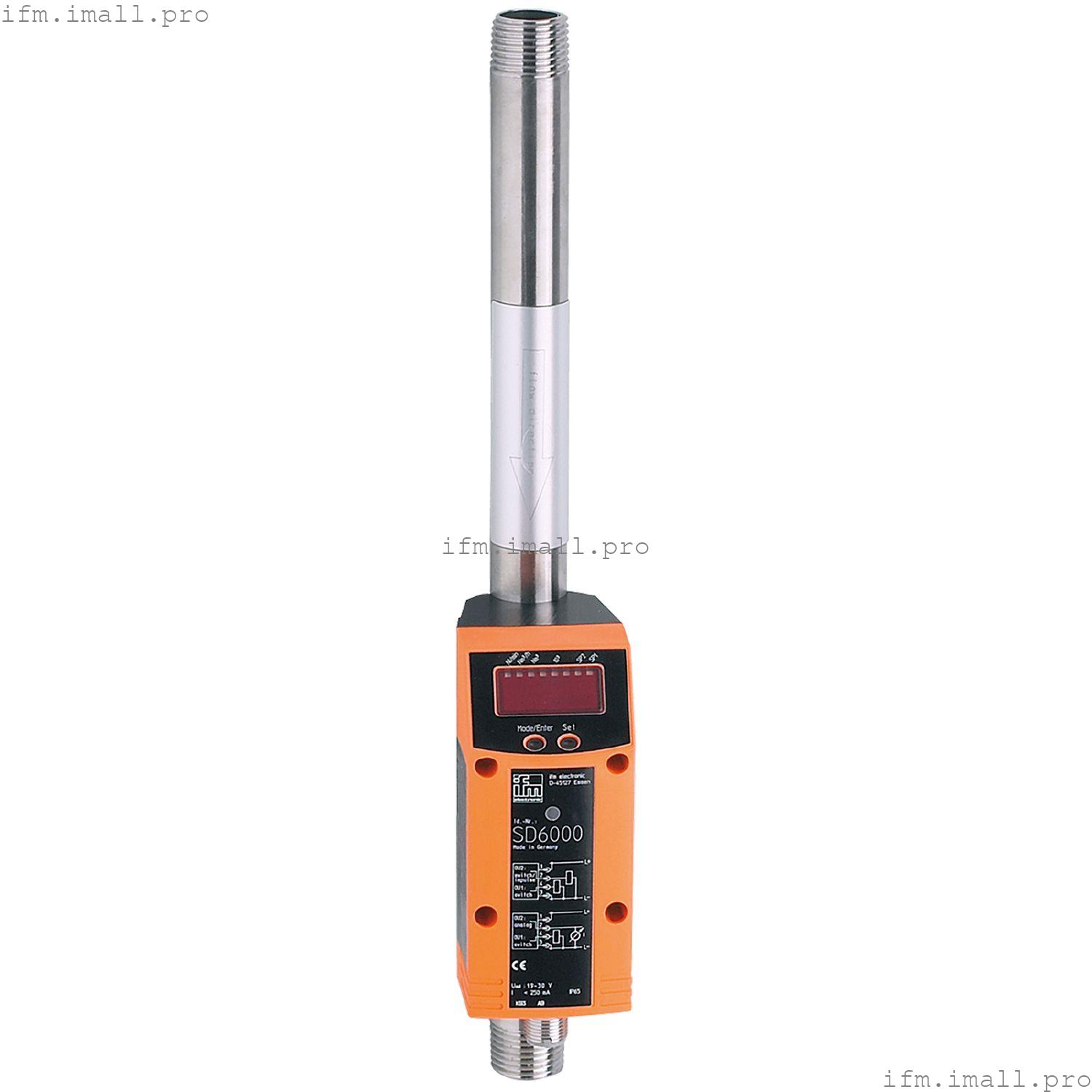

IFM SD6100
SDR12DGXFPKG/US-100
Промышленный газовый счетчик
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Для обнаружения аргона (Ar), углекислого газа (CO2), азота (N2)
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Четко видимый 4-разрядный светодиодный дисплей
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Технологическое подключение | резьбовое соединение R 1/2 наружная резьба DN15 |
| Ar |
|---|
| Диапазон измерения[м³/ч] | 0.4...122 |
| CO2 |
|---|
| Диапазон измерения[м³/ч] | 0.2...74.7 |
| N2 |
|---|
| Диапазон измерения[м³/ч] | 0.2...75 |
Применение
| Применение | для промышленного применения |
| Среда | Аргон (Ar); диоксид углерода (CO2); азот (N2) |
| температура среды[°C] | 0...60 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Отсечка низкого расхода LFC[м³/ч] | < 1.3 |
| Измерение динамики | 1:300 |
| Ar |
|---|
| Диапазон измерения[м³/ч] | 0.4...122 |
| Диапазон отображения[м³/ч] | 0...146.4 |
| Разрешение[м³/ч] | 0.1 |
| Заданное значение SP[м³/ч] | 1.1...122 |
| Точка сброса rP[м³/ч] | 0.6...121.5 |
| Аналоговая начальная точка ASP[м³/ч] | 0...97.6 |
| Аналоговая конечная точка AEP[м³/ч] | 24.4...122 |
| В шагах[м³/ч] | 0.1 |
| CO2 |
|---|
| Диапазон измерения[м³/ч] | 0.2...74.7 |
| Диапазон отображения[м³/ч] | 0...89.7 |
| Разрешение[м³/ч] | 0.1 |
| Заданное значение SP[м³/ч] | 0.7...74.7 |
| Точка сброса rP[м³/ч] | 0.4...74.4 |
| Аналоговая начальная точка ASP[м³/ч] | 0...59.8 |
| Аналоговая конечная точка AEP[м³/ч] | 14.9...74.7 |
| В шагах[м³/ч] | 0.1 |
| Объемный контроль расхода количественный |
|---|
| Значение импульса | 0,001...1 000 000 м3 |
| В шагах | 0,001...1000 м3 |
| Длина импульса[с] | 0,012...2 |
| N2 |
|---|
| Диапазон измерения[м³/ч] | 0.2...75 |
| Диапазон отображения[м³/ч] | 0...90 |
| Разрешение[м³/ч] | 0.1 |
| Заданное значение SP[м³/ч] | 0.7...75 |
| Точка сброса rP[м³/ч] | 0.4...74.7 |
| Аналоговая начальная точка ASP[м³/ч] | 0...60 |
| Аналоговая конечная точка AEP[м³/ч] | 15...75 |
| В шагах[м³/ч] | 0.1 |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | 0...60 |
| Диапазон отображения[°C] | -12...72 |
| Разрешение[°C] | 0.2 |
| Заданное значение SP[°C] | 0.4...60 |
| Точка сброса rP[°C] | 0...59.8 |
| Аналоговая начальная точка[°C] | 0...48 |
| Аналоговая конечная точка[°C] | 12...60 |
| В шагах[°C] | 0.2 |
Точность/отклонения
| Контроль расхода |
|---|
| Повторяемость[% измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); (условия: монтаж в соответствии с DIN ISO 2533; монтаж в трубах: DN15) |
| Контроль температуры |
|---|
| Точность[К] | ± 2; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP пошагово[с] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
Программное обеспечение/программирование
| Опции настройки параметров | Контроль расхода; измеритель количества; Предустановленный счетчик; гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; выбор среды |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 4.1 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 265 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Одобрение CPA | | номер модели | 003TG | | класс точности | - | | максимально допустимая погрешность | ± 7 % FS | | Q (мин) | 0,2 м3/ч (N2) | | 0,2 м3/ч (CO2) | | 0,4 м3/ч (Ar) | | Q (t) | - | | Q (макс.) | 75 м3/ч (N2) | | 74,7 м3/ч (CO2) | | 122 м3/ч (Ar) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 5 g (55...2000 Гц) |
|
| MTTF[годы] | 227 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 963.5 |
| Размеры[мм] | 300 x 45 x 80,4 |
| Материалы | PBT-GF20; ПК; PC; нержавеющая сталь (304/1.4301); FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (304/1.4301); пассивированное керамическое стекло; PEEK; полиэстер; FKM; анодированный алюминий |
| Момент затяжки[Нм] | 50 |
| Технологическое подключение | резьбовое соединение R 1/2 наружная резьба DN15 |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 светодиода зеленого цвета (Нл/мин, Нм3/ч, Нм3, °C) | | функциональный дисплей | 1 x LED, желтый | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | Нл/мин; Нм3/ч; Нм3; °C |
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
