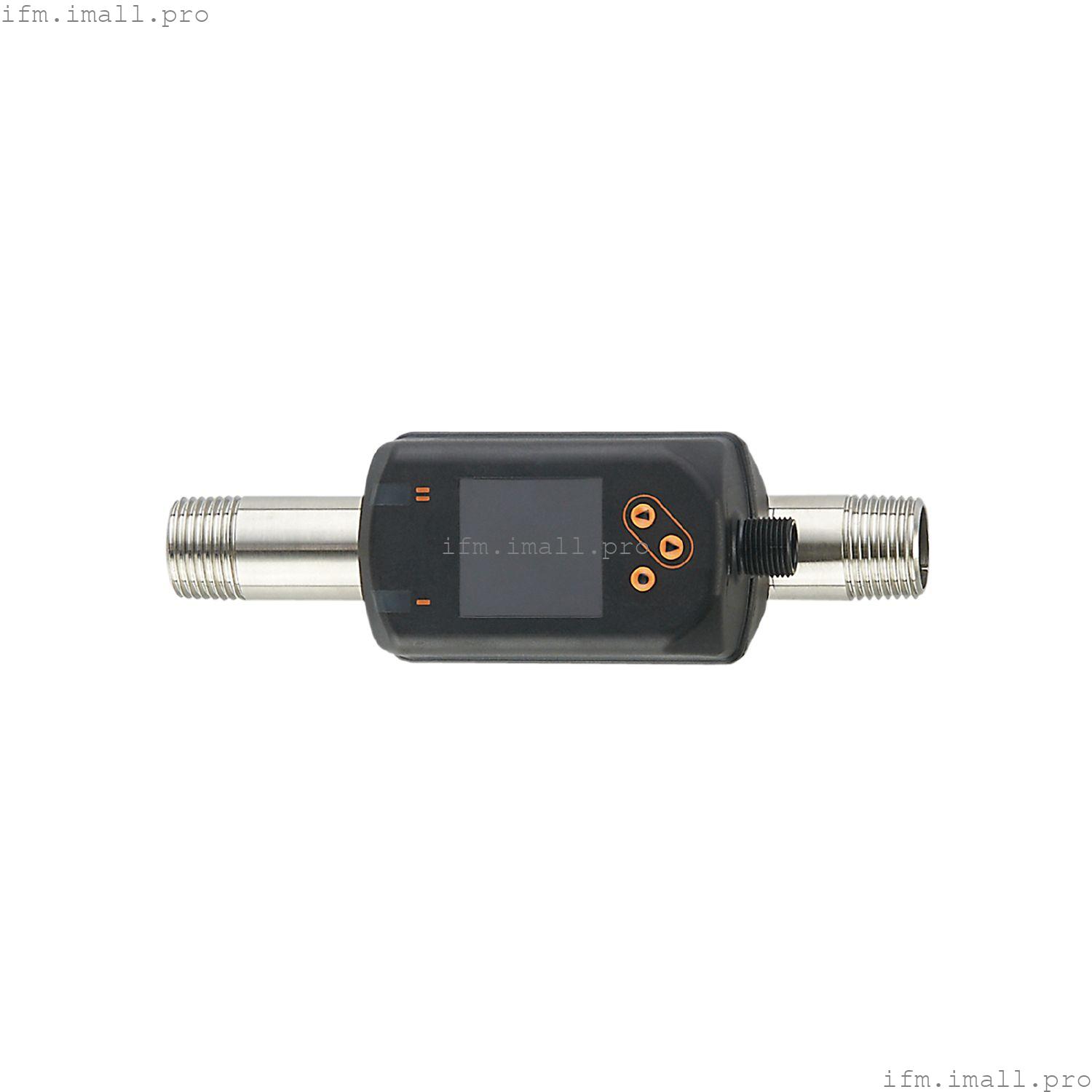

IFM SD6020
SDR12DGXFRKG/US-100
Счетчик сжатого воздуха
- Точное измерение расхода, расхода и температуры среды
- Высокая повторяемость и динамика измерения
- Для обнаружения сжатого воздуха в промышленности
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- Дисплей можно вращать для оптимального выравнивания
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 4...1250 л/мин | 0,3...99,8 м/с | 0,25...75 м3/ч |
|
| Технологическое подключение | резьбовое соединение R 1/2 наружная резьба DN15 |
Применение
| Применение | для промышленного применения |
| Среда | сжатый воздух |
| температура среды[°C] | -10...60 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 16 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 80 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входные данные | сброс счетчика |
Выходы
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 4...1250 л/мин | 0,3...99,8 м/с | 0,25...75 м3/ч |
|
| Диапазон отображения | | 0...1500 л/мин | 0...119,8 м/с | 0...90 м3/ч |
|
| Разрешение | |
| Заданное значение SP | | 11...1250 л/мин | 0,9...99,8 м/с | 0,65...74,97 м3/ч |
|
| Точка сброса rP | | 5...1243 л/мин | 0,4...99,3 м/с | 0,28...74,6 м3/ч |
|
| Аналоговая начальная точка ASP | | 0...1000 л/мин | 0...79,8 м/с | 0...60 м3/ч |
|
| Аналоговая конечная точка AEP | | 250...1250 л/мин | 20...99,8 м/с | 15...75 м3/ч |
|
| Отсечка низкого расхода LFC | | 1...13 л/мин | 0,1...1,1 м/с | 0,09...0,8 м3/ч |
|
| В шагах | |
| Объемный контроль расхода количественный |
|---|
| Диапазон измерения | | 0...100000000 м3 | 0...353146667.2 scf |
|
| Диапазон отображения | | 0...100000000 м3 | 0...353146667.2 scf |
|
| Заданное значение SP | | 0,001...10000000 м3 | 0,05...353146667,2 scf |
|
| Значение импульса | | 0,001...10000000 м3 | 0,05...353146667,2 scf |
|
| В шагах | |
| Длина импульса[с] | 0.002...2 |
| Контроль температуры |
|---|
| Диапазон измерения | | -10...60 °C | 14 ... 140 ° F |
|
| Диапазон отображения | | -24...74 °C | -11,2...165,2 °F |
|
| Разрешение | |
| Заданное значение SP | | -9,7...60 °C | 14,6 ... 140 ° F |
|
| Точка сброса rP | | -10...59,7 °C | 14... 139,4 °F |
|
| Аналоговая начальная точка | |
| Аналоговая конечная точка | | 4...60 °C | 39,2 ... 140 ° F |
|
| В шагах | |
Точность/отклонения
| Температурный коэффициент[1/K] | ± 0,07 % MW |
| Точность (в диапазоне измерений) | #VALUE! |
| Повторяемость | ± 1,5 % MW |
| Контроль температуры |
|---|
| Точность[К] | ± 0,5; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Время отклика[с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 0,5 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 6 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 5.9 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1001 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Одобрение CPA | | номер модели | 004TG | | класс точности | - | | максимально допустимая погрешность | ± 16,5 % FS | | Q (мин) | 0,25 м3/ч | | Q (t) | - | | Q (макс.) | 75 м3/ч |
|
| Устойчивость к вибрации | | DIN EN 68000-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 195 |
| Одобрение UL | | Одобрение UL номер | I012 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для стабильных газов, группа текучих сред 2 |
Механические данные
| Вес[г] | 546.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 150 x 45,4 x 71,2 |
| Материалы | PBT+PC-GF30; PPS GF40; нержавеющая сталь (304/1.4301); нержавеющая сталь (303/1.4305); оцинкованная сталь (1.5523); 2.0401 (латунь/CW614N); FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (304/1.4301); нержавеющая сталь (303/1.4305); FKM; пассивированное керамическое стекло; PPS GF40; акрилат |
| Технологическое подключение | резьбовое соединение R 1/2 наружная резьба DN15 |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей 1,44 дюйма, 128 x 128 пикселей | | 2 x LED желтого цвета |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. | | Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
