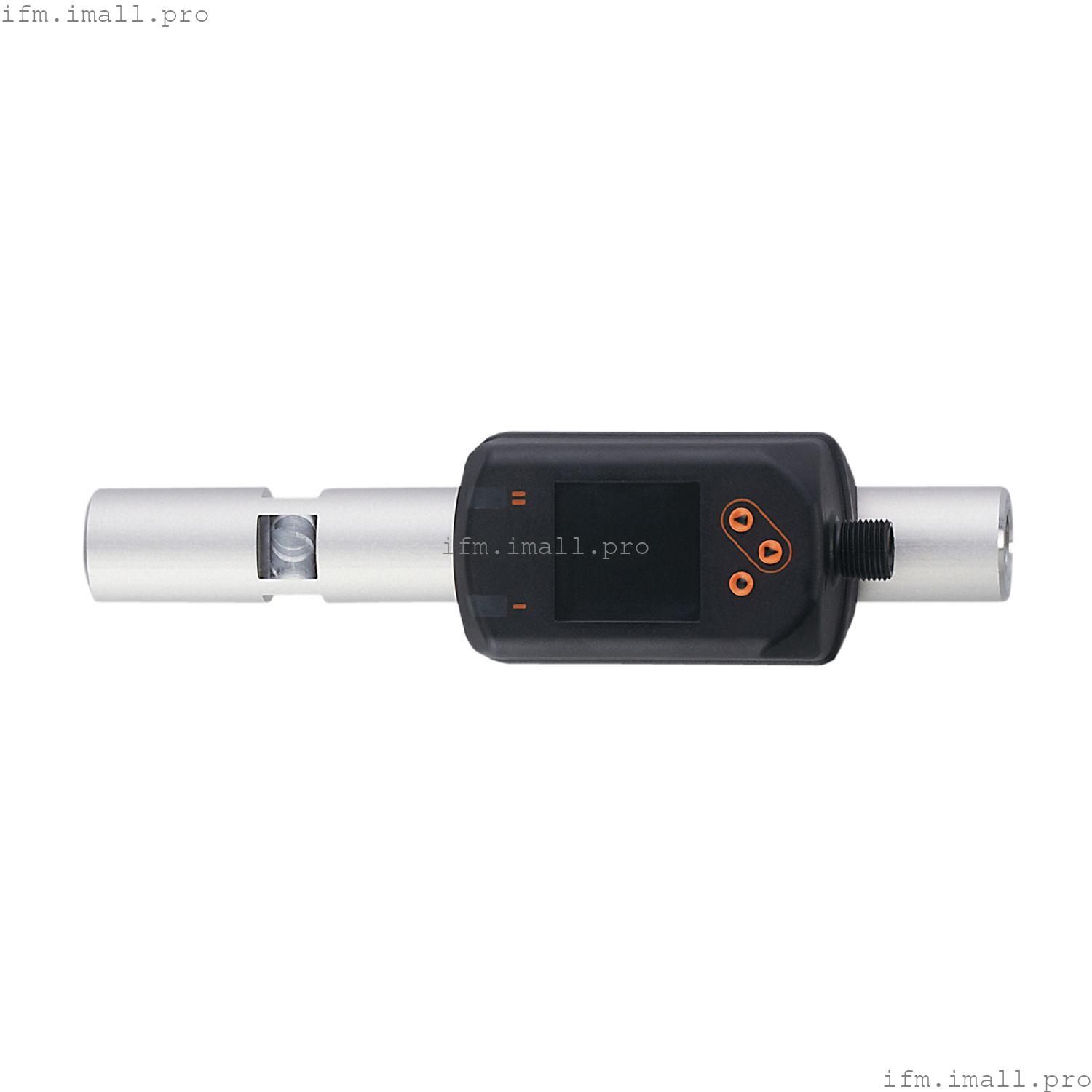

IFM SD5800
SDR14DGXFRKG/US-100
Промышленный газовый счетчик
- Точное измерение расхода, расхода, давления и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Для обнаружения гелия
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- Дисплей можно вращать для оптимального выравнивания
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Купить IFM SD5800 SDR14DGXFRKG/US-100 или получить консультацию Вы можете по указанным ниже Контактам
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | |||
| Диапазон измерения |
| |||
| Технологическое подключение | резьбовое соединение G 1/4 внутренняя резьба DN8 |
Применение
| Применение | для промышленного применения | ||
| Среда | гелий | ||
| температура среды[°C] | -10...60 | ||
| Минимальное давление разрыва[бар] | 64 | ||
| Номинальное давление |
| ||
| MAWP для решений согласно CRN[бар] | 9.5 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 80 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входные данные | сброс счетчика |
Выходы
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения |
| |||
| Диапазон отображения |
| |||
| Разрешение |
| |||
| Заданное значение SP |
| |||
| Точка сброса rP |
| |||
| Аналоговая начальная точка ASP |
| |||
| Аналоговая конечная точка AEP |
| |||
| Отсечка низкого расхода LFC |
| |||
| В шагах |
|
| Контроль давления | |
|---|---|
| Диапазон измерения[бар] | -1...16 |
| Диапазон отображения[бар] | -1...20 |
| Разрешение[бар] | 0.05 |
| Заданное значение SP[бар] | -0.92...16 |
| Точка сброса rP[бар] | -1...15.92 |
| Аналоговая начальная точка[бар] | -1...12.8 |
| Аналоговая конечная точка[бар] | 2.2...16 |
| В шагах[бар] | 0.01 |
| Объемный контроль расхода количественный | |||
|---|---|---|---|
| Диапазон измерения |
| ||
| Диапазон отображения |
| ||
| Заданное значение SP |
| ||
| Значение импульса |
| ||
| В шагах |
| ||
| Длина импульса[с] | 0.01...2 |
| Контроль температуры | |||
|---|---|---|---|
| Диапазон измерения |
| ||
| Диапазон отображения |
| ||
| Разрешение |
| ||
| Заданное значение SP |
| ||
| Точка сброса rP |
| ||
| Аналоговая начальная точка |
| ||
| Аналоговая конечная точка |
| ||
| В шагах |
|
Точность/отклонения
| Температурный коэффициент[1/K] | ± 0,07 % MW |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); при температуре среды 23 °C |
| Повторяемость | 0,8 % MW + 0,2 % MEW |
| Контроль давления | |
|---|---|
| Повторяемость[% конечного значения] | ± 0,2 |
| Отклонение характеристик[% конечного значения] | < ± 0,5; (BFSL = Прямая линия наилучшего соответствия) |
| Наибольший TEMPCO диапазона[% MEW / 10 K] | ± 0,15 |
| Наибольший TEMPCO нулевой точки[% MEW / 10 K] | ± 0,25 |
| Контроль температуры | |
|---|---|
| Точность[К] | ± 0,5; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Время отклика[с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль давления | |
|---|---|
| Время отклика[с] | 0.05 |
| Контроль температуры | |
|---|---|
| Динамический отклик T05 / T09[с] | T09 = 0,5 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
Интерфейсы
| Коммуникационный интерфейс | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| IO-Link версия | 1.1 | ||||
| Стандарт SDCI | IEC 61131-9 CDV | ||||
| Профили |
| ||||
| Режим SIO | да | ||||
| Требуемый тип порта master | A | ||||
| Данные процесса аналог. | 8 | ||||
| Данные процесса бинарн. | 2 | ||||
| Мин. время цикла процесса[мс] | 7.2 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС |
| ||||||||||||
| Одобрение CPA |
| ||||||||||||
| Устойчивость к вибрации |
| ||||||||||||
| MTTF[годы] | 180 | ||||||||||||
| Одобрение UL |
| ||||||||||||
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для стабильных газов, группа текучих сред 2 |
Механические данные
| Вес[г] | 554 |
| Корпус | прямоугольный |
| Размеры[мм] | 182 x 45,4 x 67,8 |
| Материалы | PBT+PC-GF30; PPS GF40; нержавеющая сталь (304/1.4301); нержавеющая сталь (303/1.4305); оцинкованная сталь (1.5523); 2.0401 (латунь/CW614N); FKM |
| Материалы, контактирующие со средой | EN AW-6082 (алюминий); нержавеющая сталь (303/1.4305); FKM; пассивированное керамическое стекло; PPS GF40; Al2O3 (керамика); акрилат |
| Технологическое подключение | резьбовое соединение G 1/4 внутренняя резьба DN8 |
Дисплеи/элементы управления
| Дисплей |
|
Примечания
| Замечания |
| ||||
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
