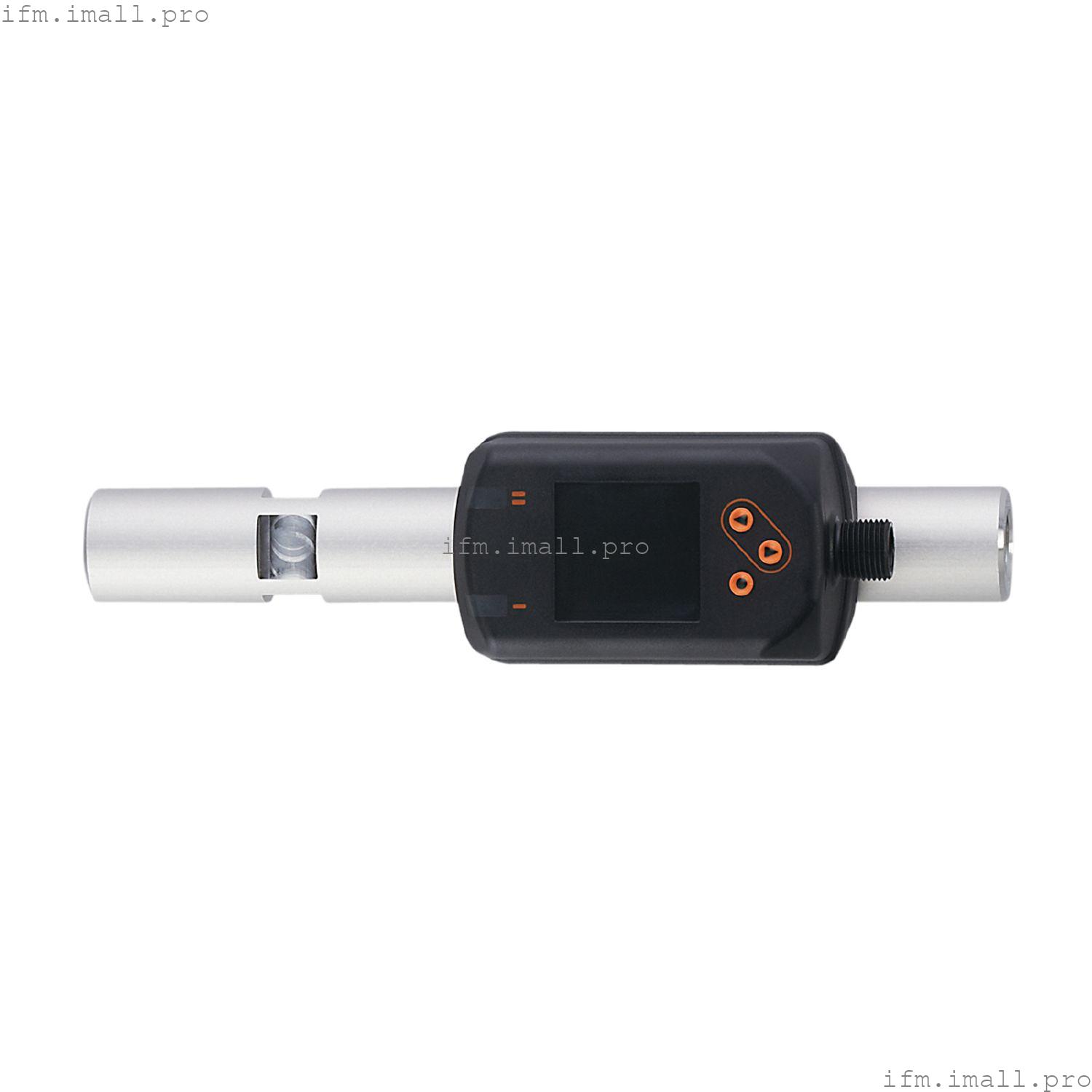

IFM SD5600
SDR14DGXFRKG/US-100
Промышленный газовый счетчик
- Точное измерение расхода, расхода, давления и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Для обнаружения аргона (Ar), углекислого газа (CO2), азота (N2) и сжатого воздуха
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- Дисплей можно вращать для оптимального выравнивания
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0,8...250 л/мин | 0,3...82,9 м/с | 0,05...15 м3/ч |
|
| Технологическое подключение | резьбовое соединение G 1/4 внутренняя резьба DN8 |
Применение
| Применение | для промышленного применения |
| Среда | Аргон (Ar); диоксид углерода (CO2); азот (N2); сжатый воздух |
| температура среды[°C] | -10...60 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 9.5 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 80 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входные данные | сброс счетчика |
Выходы
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0,8...250 л/мин | 0,3...82,9 м/с | 0,05...15 м3/ч |
|
| Диапазон отображения | | 0...300 л/мин | 0...99,5 м/с | 0...18 м3/ч |
|
| Разрешение | | 0,2 л/мин | 0,1 м/с | 0,01 м3/ч |
|
| Заданное значение SP | | 2,2...249,9 л/мин | 0,7...82,9 м/с | 0,13...14,99 м3/ч |
|
| Точка сброса rP | | 0,9...248,7 л/мин | 0,3...82,5 м/с | 0,06...14,92 м3/ч |
|
| Аналоговая начальная точка ASP | | 0...200 л/мин | 0...66,3 м/с | 0...12 м3/ч |
|
| Аналоговая конечная точка AEP | | 50...250 л/мин | 16,6...82,9 м/с | 3...15 м3/ч |
|
| Отсечка низкого расхода LFC | | 0,3...2,7 л/мин | 0,1...0,9 м/с | 0,02...0,16 м3/ч |
|
| В шагах | | 0,1 л/мин | 0,1 м/с | 0,01 м3/ч |
|
| Контроль давления |
|---|
| Диапазон измерения[бар] | -1...16 |
| Диапазон отображения[бар] | -1...20 |
| Разрешение[бар] | 0.05 |
| Заданное значение SP[бар] | -0.92...16 |
| Точка сброса rP[бар] | -1...15.92 |
| Аналоговая начальная точка[бар] | -1...12.8 |
| Аналоговая конечная точка[бар] | 2.2...16 |
| В шагах[бар] | 0.01 |
| Объемный контроль расхода количественный |
|---|
| Диапазон измерения | | 0...100000000 м3 | 0...353146667.2 scf |
|
| Диапазон отображения | | 0...100000000 м3 | 0...353146667.2 scf |
|
| Заданное значение SP | | 0,001...10000000 м3 | 0,05...353146667,2 scf |
|
| Значение импульса | | 0,001...10000000 м3 | 0,05...353146667,2 scf |
|
| В шагах | |
| Длина импульса[с] | 0.01...2 |
| Контроль температуры |
|---|
| Диапазон измерения | | -10...60 °C | 14 ... 140 ° F |
|
| Диапазон отображения | | -24...74 °C | -11,2...165,2 °F |
|
| Разрешение | |
| Заданное значение SP | | -9,7...60 °C | 14,6 ... 140 ° F |
|
| Точка сброса rP | | -10...59,7 °C | 14... 139,4 °F |
|
| Аналоговая начальная точка | |
| Аналоговая конечная точка | | 4...60 °C | 39,2 ... 140 ° F |
|
| В шагах | |
Точность/отклонения
| Температурный коэффициент[1/K] | ± 0,07 % MW |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); при температуре среды 23 °C |
| Повторяемость | ± (0,4 % MW + 0,1 % MEW) |
| Контроль давления |
|---|
| Повторяемость[% конечного значения] | ± 0,2 |
| Отклонение характеристик[% конечного значения] | < ± 0,5; (BFSL = Прямая линия наилучшего соответствия) |
| Наибольший TEMPCO диапазона[% MEW / 10 K] | ± 0,3 |
| Наибольший TEMPCO нулевой точки[% MEW / 10 K] | ± 0,1 |
| Контроль температуры |
|---|
| Точность[К] | ± 0,5; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Время отклика[с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Контроль давления |
|---|
| Время отклика[с] | 0.05 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 0,5 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 8 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 7.2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 861 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Одобрение CPA | | номер модели | 003TG | | класс точности | - | | максимально допустимая погрешность | ± 7 % FS | | Q (мин) | 0,05 м3/ч (Воздух) | | Q (t) | - | | Q (макс.) | 15 м3/ч (Воздух) |
|
| Устойчивость к вибрации | | DIN EN 68000-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 183 |
| Одобрение UL | | Одобрение UL номер | I012 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для стабильных газов, группа текучих сред 2 |
Механические данные
| Вес[г] | 558 |
| Корпус | прямоугольный |
| Размеры[мм] | 182 x 45,4 x 67,8 |
| Материалы | PBT+PC-GF30; PPS GF40; нержавеющая сталь (304/1.4301); нержавеющая сталь (303/1.4305); оцинкованная сталь (1.5523); 2.0401 (латунь/CW614N); FKM |
| Материалы, контактирующие со средой | EN AW-6082 (алюминий); нержавеющая сталь (303/1.4305); FKM; пассивированное керамическое стекло; PPS GF40; Al2O3 (керамика); акрилат |
| Технологическое подключение | резьбовое соединение G 1/4 внутренняя резьба DN8 |
Дисплеи/элементы управления
| Дисплей | | цветной дисплей 1,44 дюйма, 128 x 128 пикселей | | 2 x LED желтого цвета |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений | | Стандартные условия: 1013,25 мбар / 15 ° C / относительная влажность 0 % | | Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
