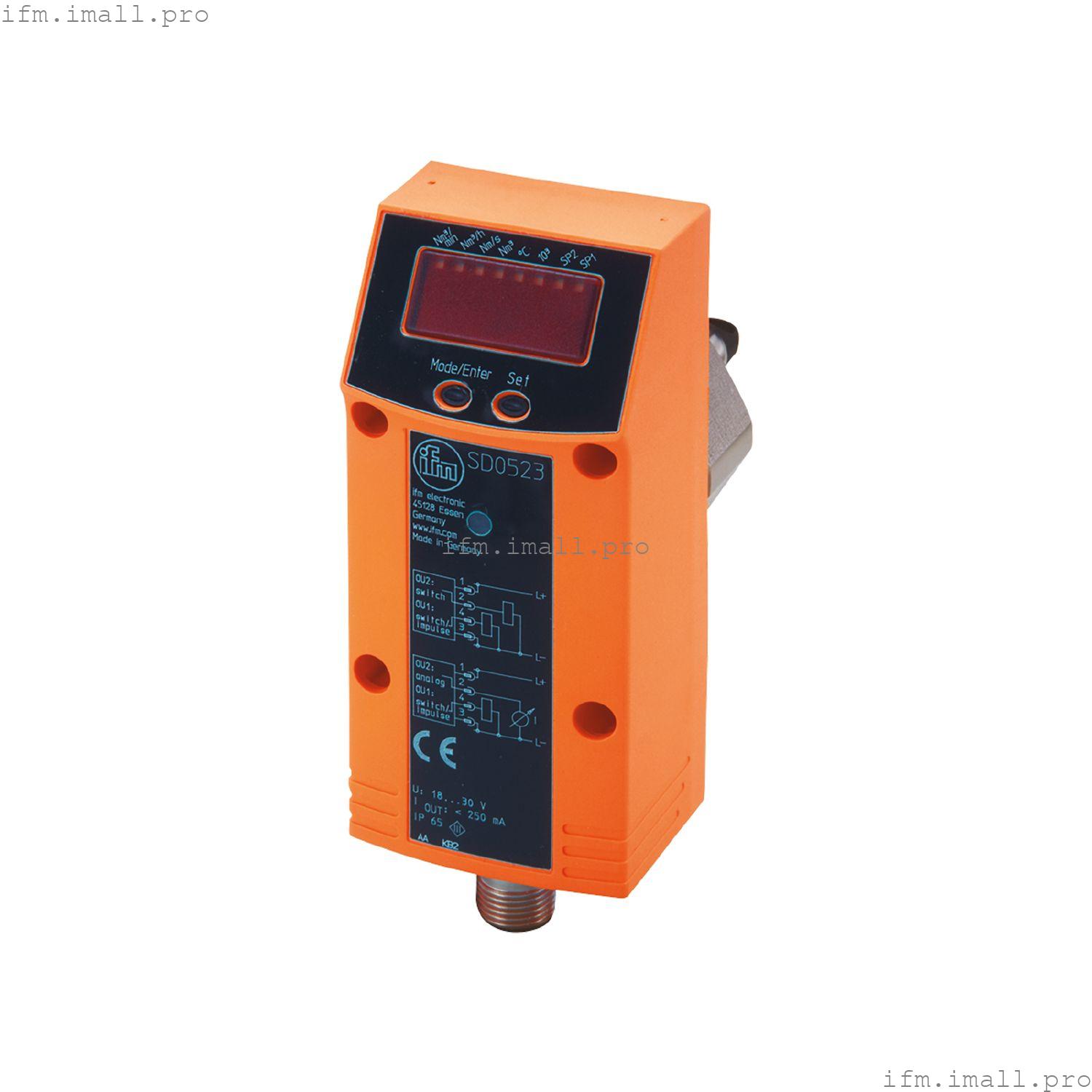

IFM SD0523
SDD11DGXFPKG/US-100
Счетчик сжатого воздуха
- Точное измерение расхода, расхода и температуры среды
- Высокая точность, повторяемость и динамика измерения
- Для обнаружения сжатого воздуха в промышленности
- С коммутационным выходом, аналоговым выходом и импульсным выходом
- Регулируется в соответствии с внутренним диаметром трубы
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0,5...143,9 м/с | 8...2110 м3/ч | 0,12...35,18 м3/мин |
|
| Технологическое подключение | резьбовое соединение G 1 внутренняя резьба |
Применение
| установка | Регулируется в зависимости от внутреннего диаметра трубы; (38...254 мм) |
| Среда | сжатый воздух |
| температура среды[°C] | 0...60 |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 16 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 110 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; импульсный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Импульсный выход | измеритель потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | Диапазон измерения / настройки; Контроль расхода; Значения применимы при: Ø 72 мм |
| Диапазон измерения | | 0,5...143,9 м/с | 8...2110 м3/ч | 0,12...35,18 м3/мин |
|
| Диапазон отображения | | 0...172,7 м/с | 0...2532 м3/ч | 0...42,22 м3/мин |
|
| Разрешение | |
| Заданное значение SP | | 1,2...143,9 м/с | 18...2110 м3/ч | 0,28...35,18 м3/мин |
|
| Точка сброса rP | | 0,5...143,2 м/с | 6...2100 м3/ч | 0,12...35 м3/мин |
|
| Аналоговая начальная точка ASP | | 0...107,9 м/с | 0...1582 м3/ч | 0...26,38 м3/мин |
|
| Аналоговая конечная точка AEP | | 36...143,9 м/с | 528...2110 м3/ч | 8,8...35,18 м3/мин |
|
| В шагах | |
| Объемный контроль расхода количественный |
|---|
| Значение импульса | 1...1000 x 10³ |
| В шагах | 1 Нм3 |
| Длина импульса[с] | 0,7...2 (D = 72 мм) |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | 0...60 |
| Диапазон отображения[°C] | -12...72 |
| Разрешение[°C] | 0.2 |
| Заданное значение SP[°C] | 0.4...60 |
| Точка сброса rP[°C] | 0.2...59.8 |
| Аналоговая начальная точка[°C] | 0...45 |
| Аналоговая конечная точка[°C] | 15...60 |
| В шагах[°C] | 0.2 |
Точность/отклонения
| Контроль расхода |
|---|
| Повторяемость[% измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (6% MW + 0,6 % MEW); (D = 72 мм, T = 22 °C; стандартный объемный расход: 50...850 Нм3/ч) |
| Контроль температуры |
|---|
| Точность[К] | ± 2,5 (Q > 2 Нм3/ч) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP пошагово[с] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | 30 (Q > 2 Нм3/ч) |
Программное обеспечение/программирование
| Опции настройки параметров | Контроль расхода; измеритель количества; Предустановленный счетчик; Контроль температуры; гистерезис / окно; нормально открыто / нормально закрыто; токовый/импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 3 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 4.1 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 381 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -20...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | DIN EN 60947-5-9 | | | DIN EN 61000-6-3 | |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (55...2000 Гц) |
|
| MTTF[годы] | 213 |
Механические данные
| Вес[г] | 539.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 114.1 x 45 x 98.2 |
| Материалы | PBT-GF20; ПК; нержавеющая сталь (304/1.4301); FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (304/1.4301); пассивированное керамическое стекло; PEEK; полиэстер; FKM |
| Технологическое подключение | резьбовое соединение G 1 внутренняя резьба |
| Диаметр образца[мм] | 12 |
| Длина установки EL[мм] | 35.5 |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 светодиода зеленого цвета (Нм3/мин, Нм3/ч, Нм3, °C) | | функциональный дисплей | 1 x LED, зеленый | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533. | | D = внутренний диаметр трубы |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
