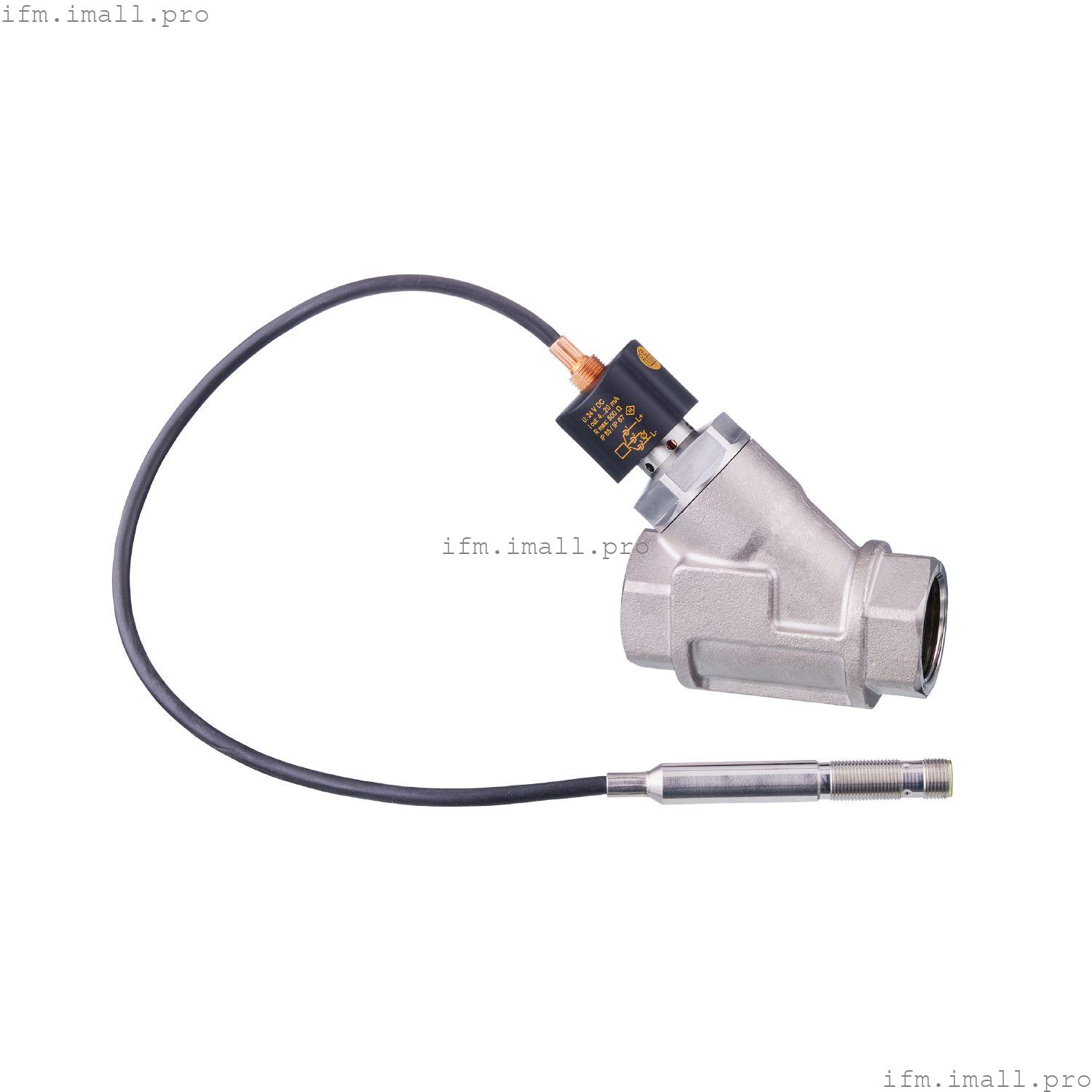

IFM SBT646
SBT11XKX10KG/O/US
Преобразователь расхода со встроенным предотвращением обратного потока
- Точное определение потока в трубах
- Подходит для водных и жидких сред
- Прочный корпус с очень высоким классом давления
- Очень быстрое время отклика (~10 мс)
Технические характеристики
Характеристики продукта
| Диапазон измерения[л/мин] | 2...100 |
| Технологическое подключение | резьбовое соединение Rp 1 внутренняя резьба |
Применение
| Среда | Жидкости; вода |
| температура среды[°C] | 10...180 |
| Номинальное давление | |
| Примечание о номинальном давлении | |
Электрические характеристики
| Допуск рабочего напряжения[%] | -15...10 |
| Рабочее напряжение[В] | 24 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 35 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Выходной сигнал | аналоговый сигнал |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения[л/мин] | 2...100 |
Точность/отклонения
| Повторяемость[% конечного значения] | 1 |
| Погрешность измерения[% конечного значения] | ± 5 |
Время отклика
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 393 |
Механические данные
| Вес[г] | 1275 |
| Материалы | латунь с покрытием из белой бронзы; PPS; медный сплав; анодированный алюминий; PEI; силикон; Уплотнительное кольцо: EPDM; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (304/1.4301); латунь; латунь с химическим никелированием; PPS; Уплотнительное кольцо: FKM; магнит: никелированный металлический сплав; Двухкомпонентный клей |
| Технологическое подключение | резьбовое соединение Rp 1 внутренняя резьба |
| Циклы переключения механические | 10 миллионов |
Примечания
| Замечания | | Рекомендация Используйте фильтрацию 200 микрон | | Все данные относятся к воде (20 °C). |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 0,3 м, силиконовый |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
