IFM SBN246
SBN11IF0FRKG

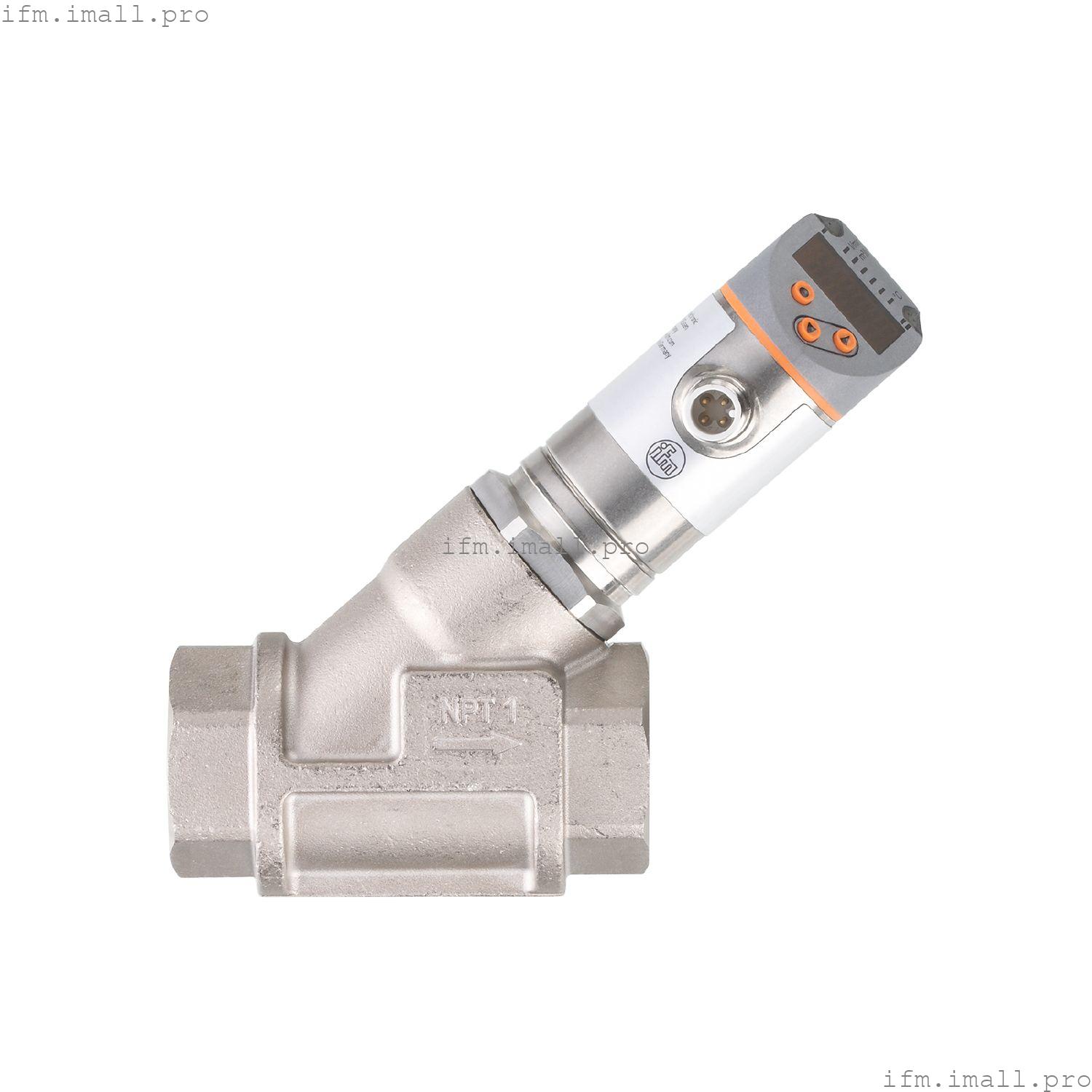

Расходомер со встроенной системой предотвращения обратного потока и дисплеем
- Точное определение потока в трубах
- Подходит для водных, масляных и гликолевых растворов
- Точный линеаризованный аналоговый выход
- Прочный корпус с очень высоким классом давления
- Срок службы более 10 миллионов циклов давления
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения[галлон/ч] | 30...1620 |
| Технологическое подключение | резьбовое соединение 1 " внутренняя резьба NPT |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | Жидкости; вода; растворы гликоля; охлаждающие жидкости |
| Примечание о среде | | масло 1 с вязкостью: 10 мм2/с (104 °F) | | масло 2 с вязкостью: 46 мм2/с (104 °F) |
|
| температура среды[°F] | 14...212 |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 25 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; частотный сигнал; IO-Link; (настраивается) |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150; (на выходе 2 x 200 (... 140 °F); 2 x 250 (...104 °F)) |
| Циклы переключения (механические) | 10 миллионов |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Частота выхода[Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения[галлон/ч] | 30...1620 |
| Диапазон отображения | | 0...1940 gph | 0 ... 32,4 gpm |
|
| Разрешение | |
| Заданное значение SP | | 10...1620 gph | 0,2...27 gpm |
|
| Точка сброса rP | | 0...1610 gph | 0 ...26,8 gpm |
|
| Конечная точка частоты, FEP | | 110...1620 gph | 1,8 ...27 gpm |
|
| В шагах | |
| Частота в конечной точке FRP[Гц] | 10...10000 |
| Измерение динамики | 1:50 |
| Контроль температуры |
|---|
| Диапазон измерения[°F] | 14...212 |
| Диапазон отображения[°F] | -26...252 |
| Разрешение[°F] | 2 |
| Заданное значение SP[°F] | 16...212 |
| Точка сброса rP[°F] | 14...210 |
| В шагах[°F] | 2 |
| Начальная точка частоты, FSP[°F] | 14...172 |
| Конечная точка частоты, FEP[°F] | 54...212 |
| Частота в конечной точке FRP[Гц] | 10...10000 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (4% MW + 1 % MEW); (Q> 2 л/мин; среда и рабочая температура: +71,6 °F ± 4K) |
| Повторяемость | ± 1 % MEW |
| Контроль температуры |
|---|
| Температурный дрейф | 0,9802 °F / K |
| Точность[К] | 3 К (77 °F; Q> 1 л/мин) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.01 |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Демпфирование для аналогового выхода dAA[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 120 (Q > 1 л/мин) |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; выход по току; выбор среды; демпфирование для выхода переключения / аналогового выхода; дисплей можно поворачивать и выключать; стандартная единица измерения; цвет значения процесса |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 568 |
|
Условия эксплуатации
| Температура окружающей среды[°F] | 32...140 |
| Примечание по температуре окружающей среды | | температура среды < 176 °F | | температура среды < 212 ° F: 32 ... 104 ° F |
|
| Температура хранения[°F] | 5...176 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 145 |
| Одобрение UL | | Одобрение UL номер | I006 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 1292.4 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT+ PC-GF30; PBT-GF20; PC; латунь с химическим никелированием |
| Материалы, контактирующие со средой | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (316L/1.4404); латунь (2.0371); латунь с химическим никелированием; PPS; Уплотнительное кольцо: FKM |
| Технологическое подключение | резьбовое соединение 1 " внутренняя резьба NPT |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, красный / зеленый, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | Рекомендация: используйте фильтр толщиной 200 микрон. | | Все данные относятся к воде (68 °F). | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Примечания | Пожалуйста, обратите внимание на измененный дизайн корпуса! |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
