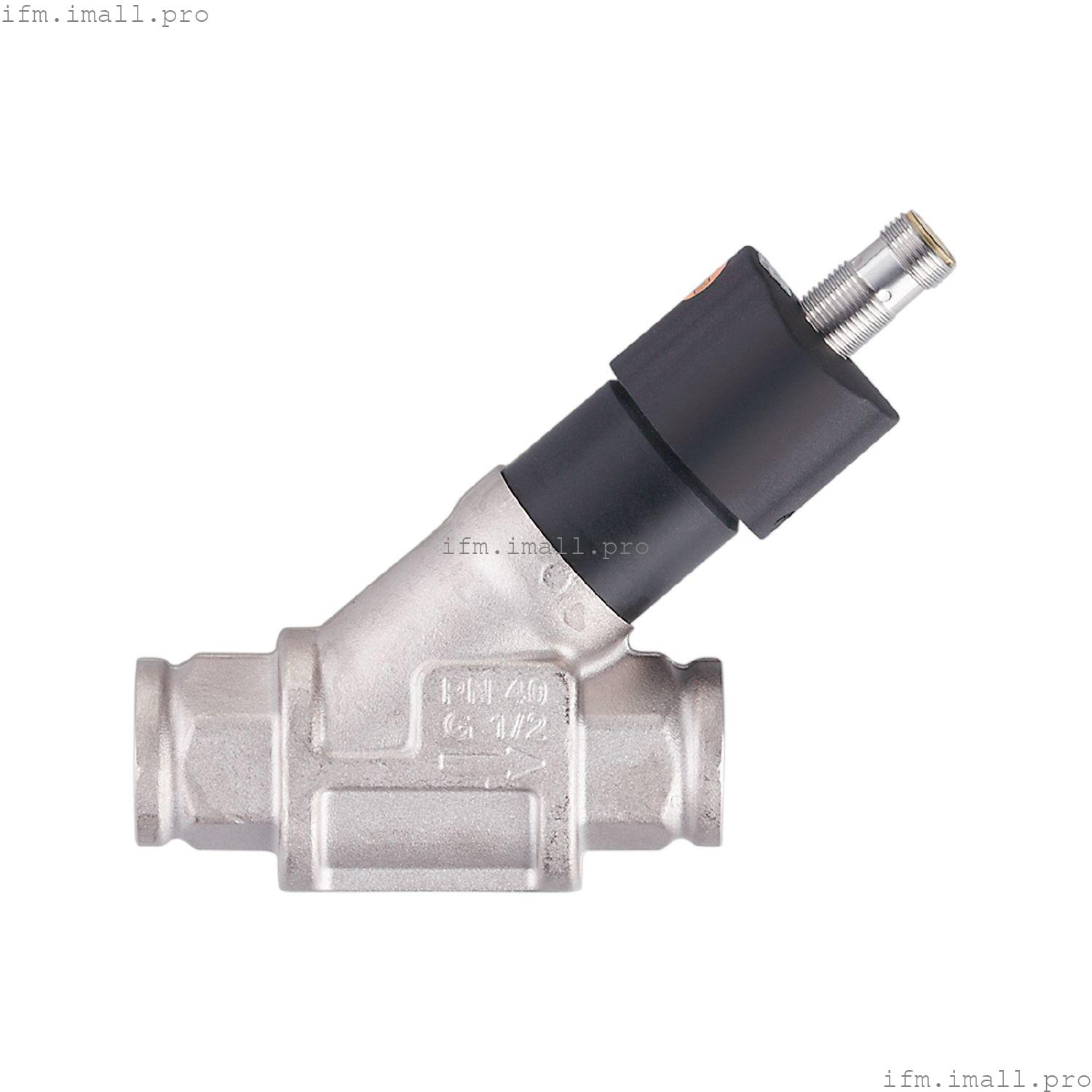

IFM SBG432
SBG12HF010KG/US
Преобразователь расхода со встроенным предотвращением обратного потока
- Точное определение потока в трубах
- Подходит для водных, масляных и гликолевых растворов
- Точный линеаризованный аналоговый выход
- Прочный корпус с очень высоким классом давления
- Срок службы более 10 миллионов циклов давления
Технические характеристики
Характеристики продукта
| Диапазон измерения[л/мин] | 0.3...15 |
| Технологическое подключение | резьбовое соединение G 1/2 внутренняя резьба DN15 |
Применение
| Среда | Жидкости; вода; растворы гликоля; охлаждающие жидкости |
| температура среды[°C] | -10...100 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 35 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Выходной сигнал | аналоговый сигнал |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения[л/мин] | 0.3...15 |
Точность/отклонения
| Повторяемость[% конечного значения] | 1 |
| Погрешность измерения[% конечного значения] | ± 5 |
Время отклика
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 778 |
Механические данные
| Вес[г] | 548.5 |
| Материалы | латунь с химическим никелированием; PP; нержавеющая сталь (316L/1.4404); анодированный алюминий; PA |
| Материалы, контактирующие со средой | нержавеющая сталь (316 / 1.4401); латунь; латунь с химическим никелированием; PP; PPS; Уплотнительное кольцо: FKM |
| Технологическое подключение | резьбовое соединение G 1/2 внутренняя резьба DN15 |
| Циклы переключения механические | 10 миллионов |
Примечания
| Замечания | | Рекомендация Используйте фильтрацию 200 микрон | | Все данные относятся к воде (20 °C). |
|
| Примечания | Пожалуйста, обратите внимание на измененный дизайн корпуса! |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
