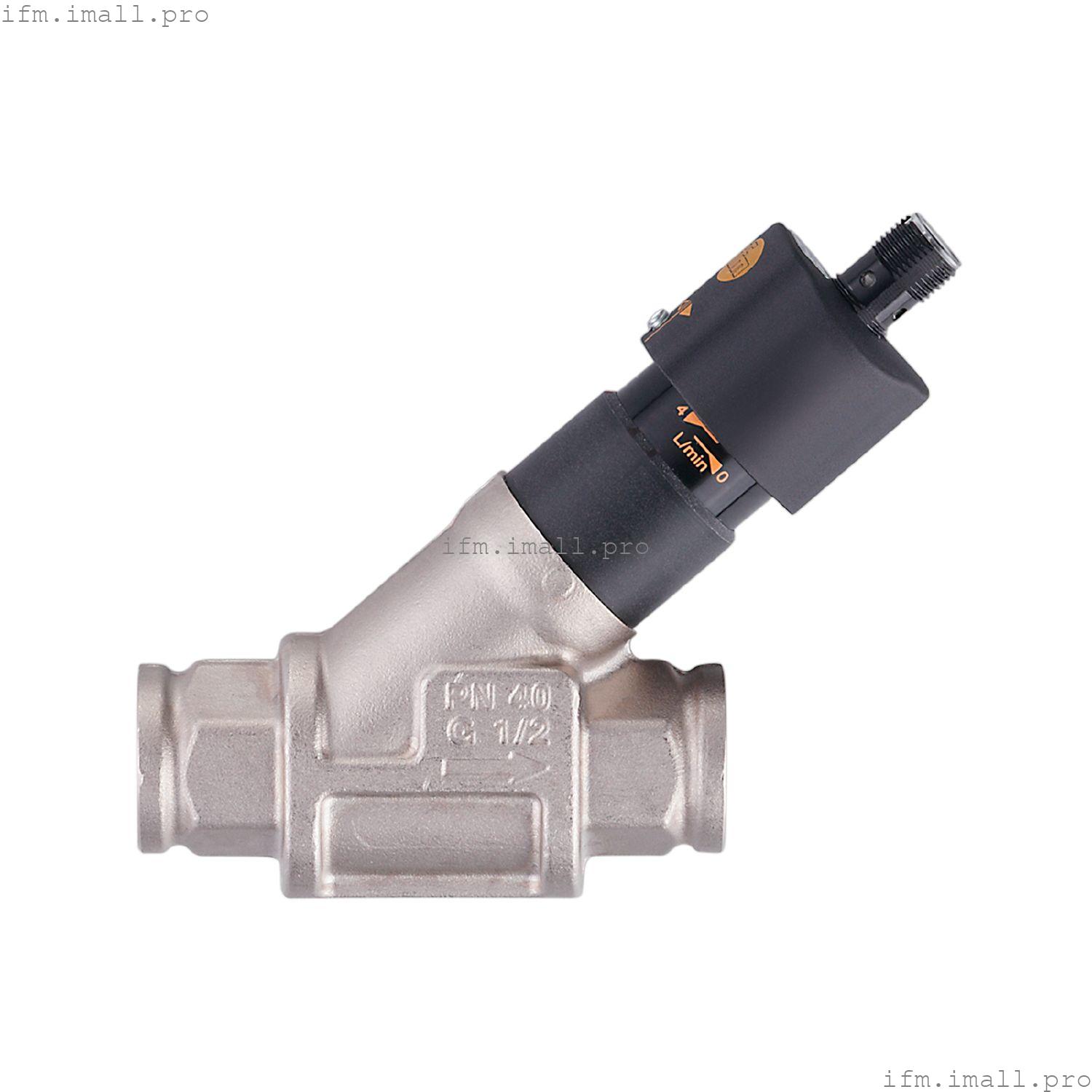

IFM SBG334
SBG34BF0BPKG/US
Датчик расхода со встроенным предотвращением обратного потока
- Точное определение потока в трубах
- Подходит для водных, масляных и гликолевых растворов
- Интуитивно понятная непрерывная настройка точки переключения
- Прочный корпус с очень высоким классом давления
- Очень быстрое время отклика (~10 мс)
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
| Технологическое подключение | резьбовое соединение G 1/2 внутренняя резьба DN15 |
Применение
| Среда | Жидкости; вода; растворы гликоля; охлаждающие жидкости |
| температура среды[°C] | 0...85 |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 15 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон настройки[л/мин] | 2...50 |
Точность/отклонения
| Повторяемость[% конечного значения] | 1 |
| Гистерезис[л/мин] | 1...3 |
| Погрешность измерения[% конечного значения] | ± 5 |
Время отклика
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 3318 |
Механические данные
| Вес[г] | 542 |
| Материалы | латунь с химическим никелированием; PPS; анодированный алюминий; PA |
| Материалы, контактирующие со средой | нержавеющая сталь (301/1.4310); нержавеющая сталь (304/1.4301); PBT; латунь с химическим никелированием; PP; PPS; Полиолефин; Уплотнительное кольцо: FKM |
| Технологическое подключение | резьбовое соединение G 1/2 внутренняя резьба DN15 |
| Циклы переключения механические | 10 миллионов |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 4 x LED желтого цвета |
|
Аксессуары
Примечания
| Замечания | | Внимание: Не поворачивайте колпачок за пределы максимального значения диапазона настройки. | | Все данные относятся к воде (20 °C). |
|
| Примечания | Пожалуйста, обратите внимание на измененный дизайн корпуса! |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
