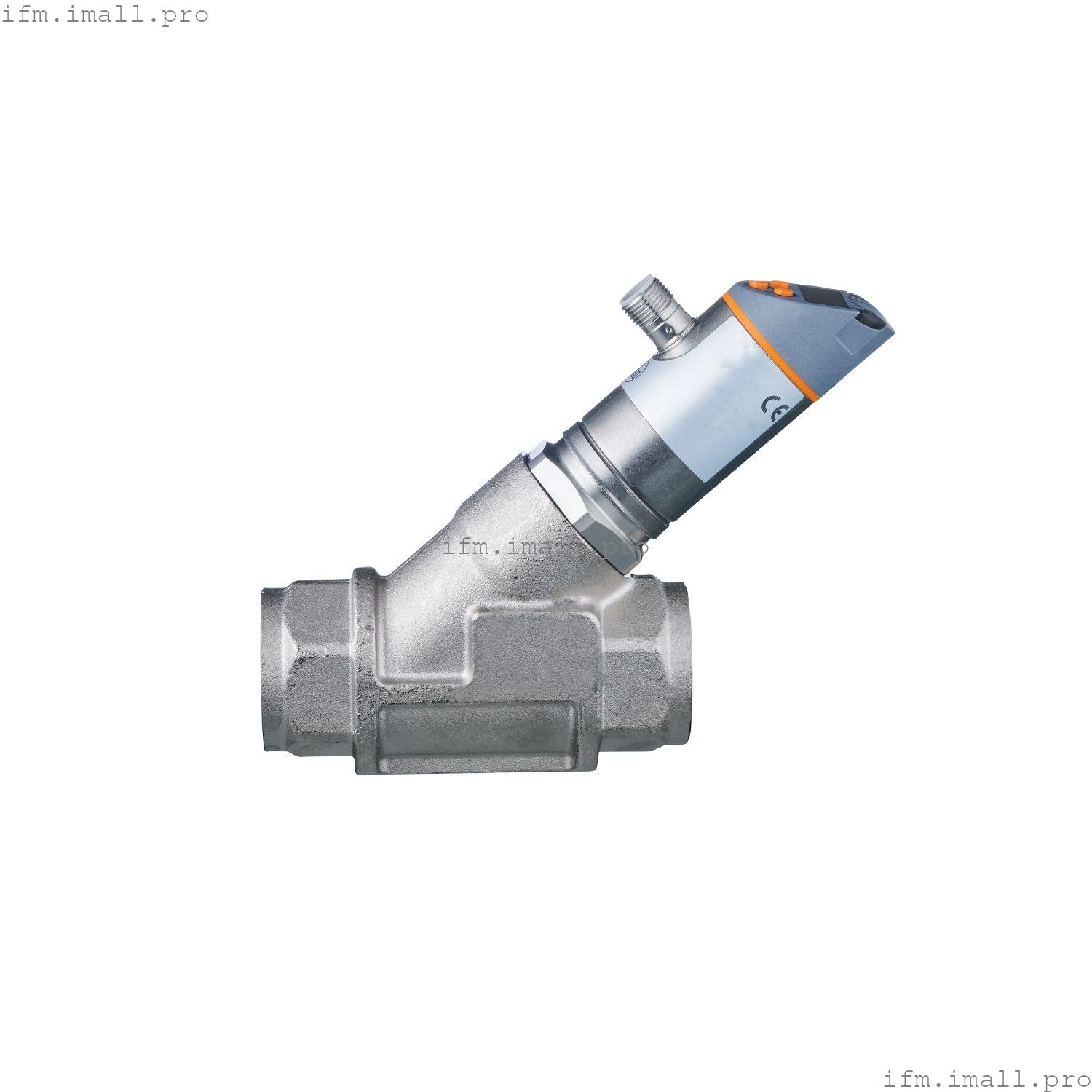

IFM SBG246
SBG34IF0FRKG
Расходомер со встроенной системой предотвращения обратного потока и дисплеем
- Точное определение потока и температуры среды
- Подходит для воды, охлаждающих жидкостей, масляных и гликолевых растворов благодаря интегрированным графикам измерений
- Очень быстрое время отклика (~10 мс)
- С коммутационным выходом, аналоговым выходом или частотным выходом и IO-Link
- Хорошо видимый светодиодный дисплей с изменением цвета красный/зеленый
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 2...100 л/мин | 0,12...6 м3/ч |
|
| Технологическое подключение | резьбовое соединение G 3/4 внутренняя резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | Жидкости; вода; растворы гликоля; охлаждающие жидкости |
| Примечание о среде | | масло 1 с вязкостью: 10 мм2/с (40 °C) | | масло 2 с вязкостью: 46 мм2/с (40 °C) |
|
| температура среды[°C] | -10...100 |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 25 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; частотный сигнал; IO-Link; (настраивается) |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150; (на выходе 2 x 200 (...60 °C); 2 x 250 (...40 °C)) |
| Циклы переключения (механические) | 10 миллионов |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Частота выхода[Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 2...100 л/мин | 0,12...6 м3/ч |
|
| Диапазон отображения | | 0...120 л/мин | 0...7,2 м3/ч |
|
| Разрешение | |
| Заданное значение SP | | 1...100 л/мин | 0,05...6 м3/ч |
|
| Точка сброса rP | | 0...99 л/мин | 0...5,95 м3/ч |
|
| Конечная точка частоты, FEP | | 6,5...100 л/мин | 0,4...6 м3/ч |
|
| В шагах | |
| Частота в конечной точке FRP[Гц] | 10...10000 |
| Измерение динамики | 1:50 |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -10...100 |
| Диапазон отображения[°C] | -32...122 |
| Разрешение[°C] | 1 |
| Заданное значение SP[°C] | -9...100 |
| Точка сброса rP[°C] | -10...99 |
| В шагах[°C] | 1 |
| Начальная точка частоты, FSP[°C] | -10...78 |
| Конечная точка частоты, FEP[°C] | 12...100 |
| Частота в конечной точке FRP[Гц] | 10...10000 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± (4% MW + 1 % MEW); (Q> 2 л/мин; среда и рабочая температура: +22 °C ± 4K) |
| Повторяемость | ± 1 % MEW |
| Контроль температуры |
|---|
| Температурный дрейф | 0,029 °C / K |
| Точность[К] | 3 К (25°C; Q> 1 л/мин) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.01 |
| Значение процесса демпфирования dAP[с] | 0...5 |
| Демпфирование для аналогового выхода dAA[с] | 0...5 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 120 (Q > 1 л/мин) |
Программное обеспечение/программирование
| Опции настройки параметров | #VALUE! |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 563 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Примечание по температуре окружающей среды | | температура среды < 80 °C | | температура среды < 100 °C: 0...40 °C |
|
| Температура хранения[°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 145 |
| Одобрение UL | | Одобрение UL номер | I006 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 1488.75 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT+ PC-GF30; PBT-GF20; PC; латунь с химическим никелированием |
| Материалы, контактирующие со средой | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (316L/1.4404); латунь (2.0371); латунь с химическим никелированием; PPS; Уплотнительное кольцо: FKM |
| Технологическое подключение | резьбовое соединение G 3/4 внутренняя резьба |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, красный / зеленый, 4-значный | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | Рекомендация: используйте фильтр толщиной 200 микрон. | | Все данные относятся к воде (20 °C). | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Примечания | Пожалуйста, обратите внимание на измененный дизайн корпуса! |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
