IFM SB1234
SBG34KL0FRKG

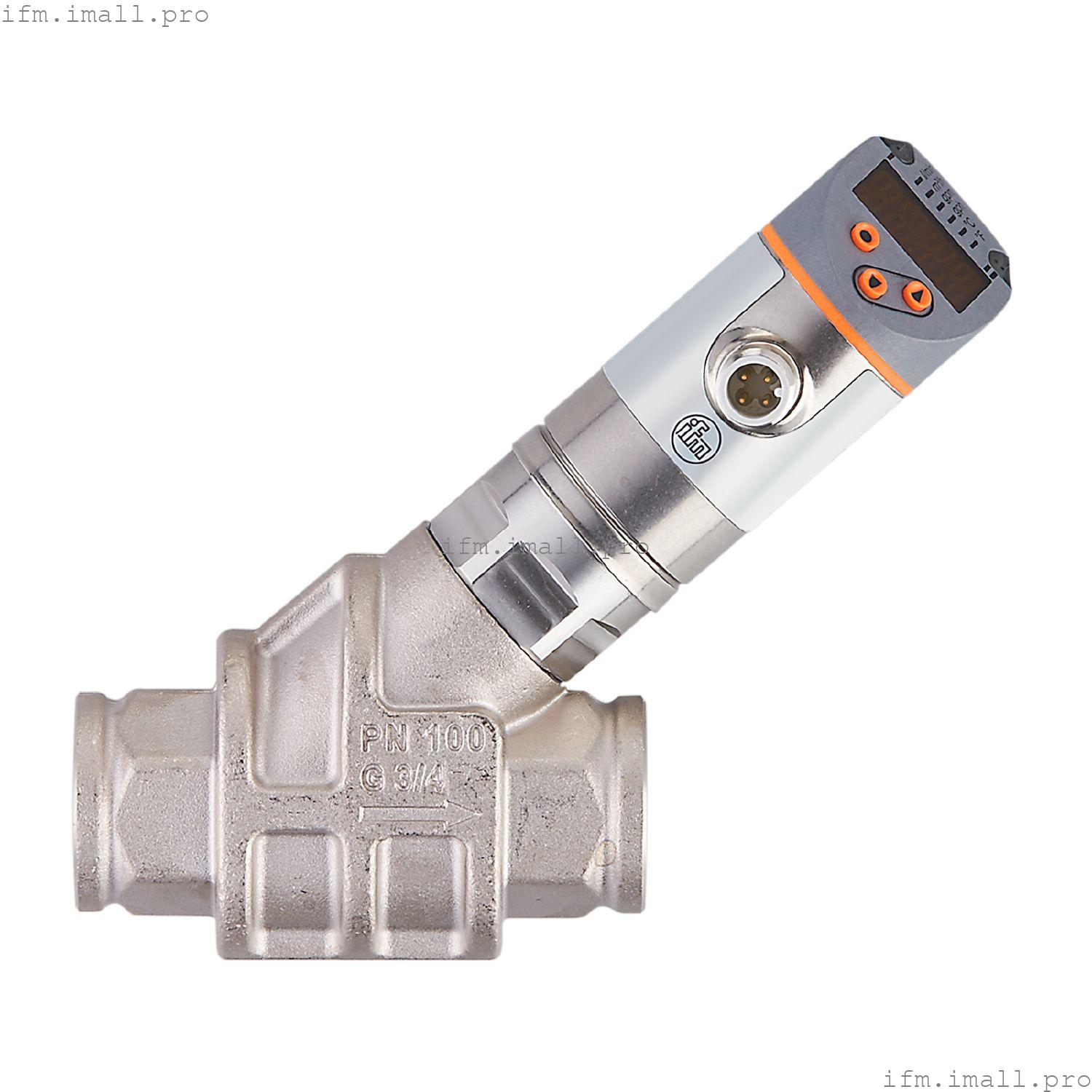

Расходомер со встроенной системой предотвращения обратного потока и дисплеем
- Быстрые изменения расхода или температуры не влияют на измерение
- Высокая динамика измерения сокращает типоразмеры
- Не требуется длина входной и выходной трубы
- Специально настроен на масло для оптимальных результатов измерений
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Диапазон измерения | | 1...50 л/мин | 0,06...3 м3/ч | 16...793 gph | 0,26 ...13,2 gpm |
|
| Технологическое подключение | резьбовое соединение G 3/4 внутренняя резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости; масла (вязкость 10 мм2/с при 40 °C) |
| температура среды[°C] | -10...100 |
| Номинальное давление | |
| Примечание о номинальном давлении | | при температуре среды > 70°C: 80 бар / 8 МПа |
|
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; частотный сигнал; IO-Link |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Макс. токовая нагрузка на выход[мА] | 150; (200: ... 60 ° C; температура окружающей среды; 250: ... 40 ° C; температура окружающей среды) |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Частота выхода[Гц] | 0...10000 |
Диапазон измерения/установки
| Диапазон измерения | | 1...50 л/мин | 0,06...3 м3/ч | 16...793 gph | 0,26 ...13,2 gpm |
|
| Диапазон отображения | | 0...60 л/мин | 0...3,6 м3/ч | 0...951 г/ ч | 0...15,86 gpm |
|
| Разрешение | | 0,01 л/мин | 0,001 м3/ч | 1 gph | 0,01 gpm |
|
| Заданное значение SP | | 0,35...50 л/мин | 0,02 ...3 м3/ч | 5...793 г/ ч | 0,08...13,2 gpm |
|
| Точка сброса rP | | 0...49,65 л/мин | 0...2,98 м3/ч | 0...787 gph | 0...13,12 gpm |
|
| Конечная точка частоты, FEP | | 3,35...50 л/мин | 0,2...3 м3/ч | 53...793 г/ ч | 0,88...13,2 gpm |
|
| В шагах | | 0,05 л/мин | 0,005 м3/ч | 1 gph | 0,02 gpm |
|
| Частота в конечной точке FRP[Гц] | 10...10000 |
| В шагах[Гц] | 10 |
| Измерение динамики | 1:50 |
| Контроль температуры |
|---|
| Диапазон измерения | |
| Диапазон отображения | | -32...122 °C | -25,6...251,6 °F |
|
| Разрешение | |
| Заданное значение SP | | -9,3...100 °C | 15,2 ...212 °F |
|
| Точка сброса rP | | -10...99,3 °C | 14... 210,8 °F |
|
| В шагах | |
| Начальная точка частоты, FSP | |
| Конечная точка частоты, FEP | | 12...100 °C | 53,6 ...212 °F |
|
| Частота в конечной точке FRP[Гц] | 10...10000 |
| В шагах[Гц] | 10 |
Точность/отклонения
| Контроль расхода |
|---|
| Точность (в диапазоне измерений) | ± 5 % MEW; (Q> 1 л/мин; температура среды 20...70 °C) |
| Повторяемость | ± 1 % MEW |
| Контроль температуры |
|---|
| Температурный дрейф | 0,029 °C / K |
| Точность[К] | 3 К (25°C; Q> 1 л/мин) |
Время отклика
| Контроль расхода |
|---|
| Время отклика[с] | 0.01 |
| Значение процесса демпфирования dAP[с] | 0...5 |
| В шагах[с] | 0.1 |
| Демпфирование для аналогового выхода dAA[с] | 0...5 |
| В шагах[с] | 0.1 |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | T09 = 120 (Q > 1 л/мин) |
Программное обеспечение/программирование
| Опции настройки параметров | #VALUE! |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1045 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Примечание по температуре окружающей среды | | температура среды < 80 °C | | температура среды < 100 °C: 0...40 °C |
|
| Температура хранения[°C] | -15...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 20 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 145 |
| Одобрение UL | | Одобрение UL номер | I005 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры |
Механические данные
| Вес[г] | 989 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT+ PC-GF30; PBT-GF20; PC; латунь с химическим никелированием |
| Материалы, контактирующие со средой | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (316L/1.4404); латунь (2.0371); латунь с химическим никелированием; PPS; Уплотнительное кольцо: FKM |
| Технологическое подключение | резьбовое соединение G 3/4 внутренняя резьба |
| Циклы переключения механические | 10 миллионов |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, чередующаяся 4-значная индикация красного/зеленого цвета | | программирование | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Замечания | | Рекомендация: используйте фильтр толщиной 200 микрон. | | Все данные относятся к маслу со следующей номинальной вязкостью: 10 мм2/с, 40 °C | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
