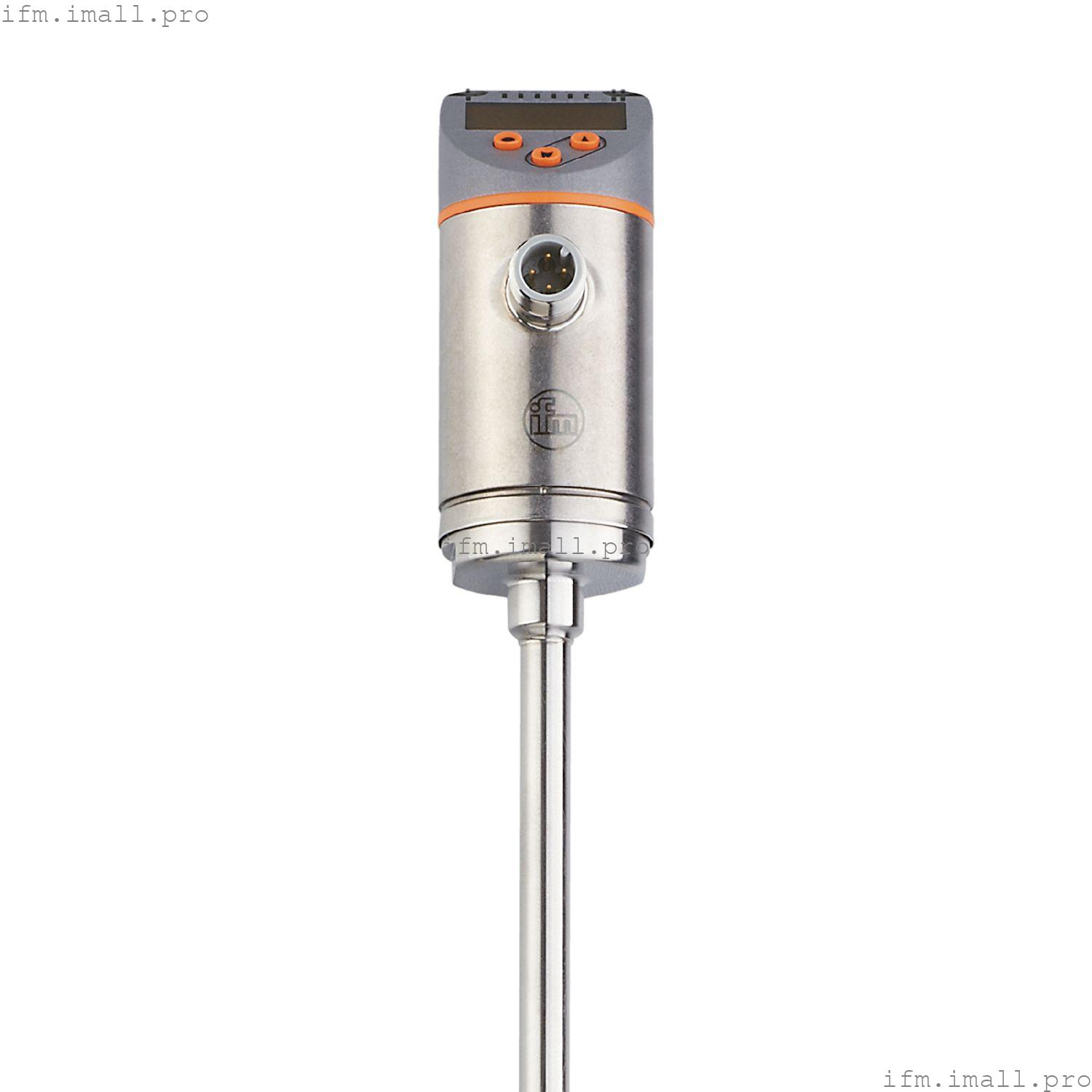

IFM SA4304
SAEXXXXB50KG/US-100
Датчик потока
- Измерение расхода и температуры при одновременно
- Оптимизирован для воды, масел и воздуха
- Четко видимый 4-разрядный светодиодный дисплей
- С двумя масштабируемыми аналоговыми выходами
- Технологическое соединение можно вращать для оптимального выравнивания
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Технологическое подключение | зажимной адаптер Ø 8 мм |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | вода; растворы гликоля; воздух; масла |
| Примечание о среде | | низковязкие масла с вязкостью: ≤ 40 мм2/с (40 °C) | | высоковязкие масла с вязкостью: > 40 мм2/с (40 °C) |
|
| температура среды[°C] | -20...100 |
| Номинальное давление | |
| MAWP для решений согласно CRN[бар] | 50 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 10 |
| Принцип измерения | калориметрический |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 350 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 200 |
| Режим работы | относительный; абсолютно жидкий; абсолютно газообразный; (абсолютный: рекомендуется эталонное измерение; Заводская настройка: относительная) |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -20...100 |
| Разрешение[°C] | 0.2 |
| Аналоговая начальная точка[°C] | -20...76 |
| Аналоговая конечная точка[°C] | 4...100 |
| В шагах[°C] | 0.2 |
| Жидкая среда - абсолютный режим работы |
|---|
| Диапазон настройки[м/с] | 0.04...3 |
| Наибольшая чувствительность[м/с] | 0.04...3 |
| Жидкая среда - относительный режим работы |
|---|
| Диапазон настройки[м/с] | 0.04...6 |
| Наибольшая чувствительность[м/с] | 0.04...3 |
| Газы - режим работы "абсолютный" |
|---|
| Диапазон настройки[м/с] | 0...100 |
| Наибольшая чувствительность[м/с] | 30...100 |
| Газы - режим работы "относительный" |
|---|
| Диапазон настройки[м/с] | 0...200 |
| Наибольшая чувствительность[м/с] | 30...100 |
Точность/отклонения
| Температурный дрейф[см/с x 1/K] | 0,003 м/с x 1/К (< 20 °C; > 70 °C) |
| Температурный градиент[К/мин] | 100 |
| Абсолютный режим работы |
|---|
| Повторяемость | 0,05 м/с; (вода; скорость потока: 0,05...3 м/с) |
| Относительный режим работы |
|---|
| Точность | #VALUE! |
| Повторяемость | 0,05 м/с; (вода; скорость потока: 0,05...3 м/с) |
| Контроль температуры |
|---|
| Температурный дрейф | ± 0,005 К/°C |
| Точность[К] | ± 0,3 / ± 1; (вода; скорость потока: 0,3...3 м/с / воздух; скорость потока: > 10 м/с) |
Время отклика
| Время отклика[с] | 0,5; (T09; вода; гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с; каждый T09) |
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | 1,5 (T09); (вода; скорость потока: 0,3...3 м/с) |
Программное обеспечение/программирование
| Опции настройки параметров | выбор среды; Демпфирование; Функция обучения; дисплей можно поворачивать и выключать; стандартная единица измерения; цвет значения процесса |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 2 g (10...2000 Гц) |
|
| MTTF[годы] | 180 |
| Одобрение UL | | Одобрение UL номер | I018 | | Номер файла UL | E174189 |
|
Механические данные
| Вес[г] | 312.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 8 / L = 292 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT-GF20; PBT-GF30 |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404) |
| Технологическое подключение | зажимной адаптер Ø 8 мм |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 x LED, зеленый (%, м/с, л/мин, м3/ч, °C, 10³) | | измеренные значения | буквенно-цифровой дисплей, красный / зеленый, 4-значный |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
