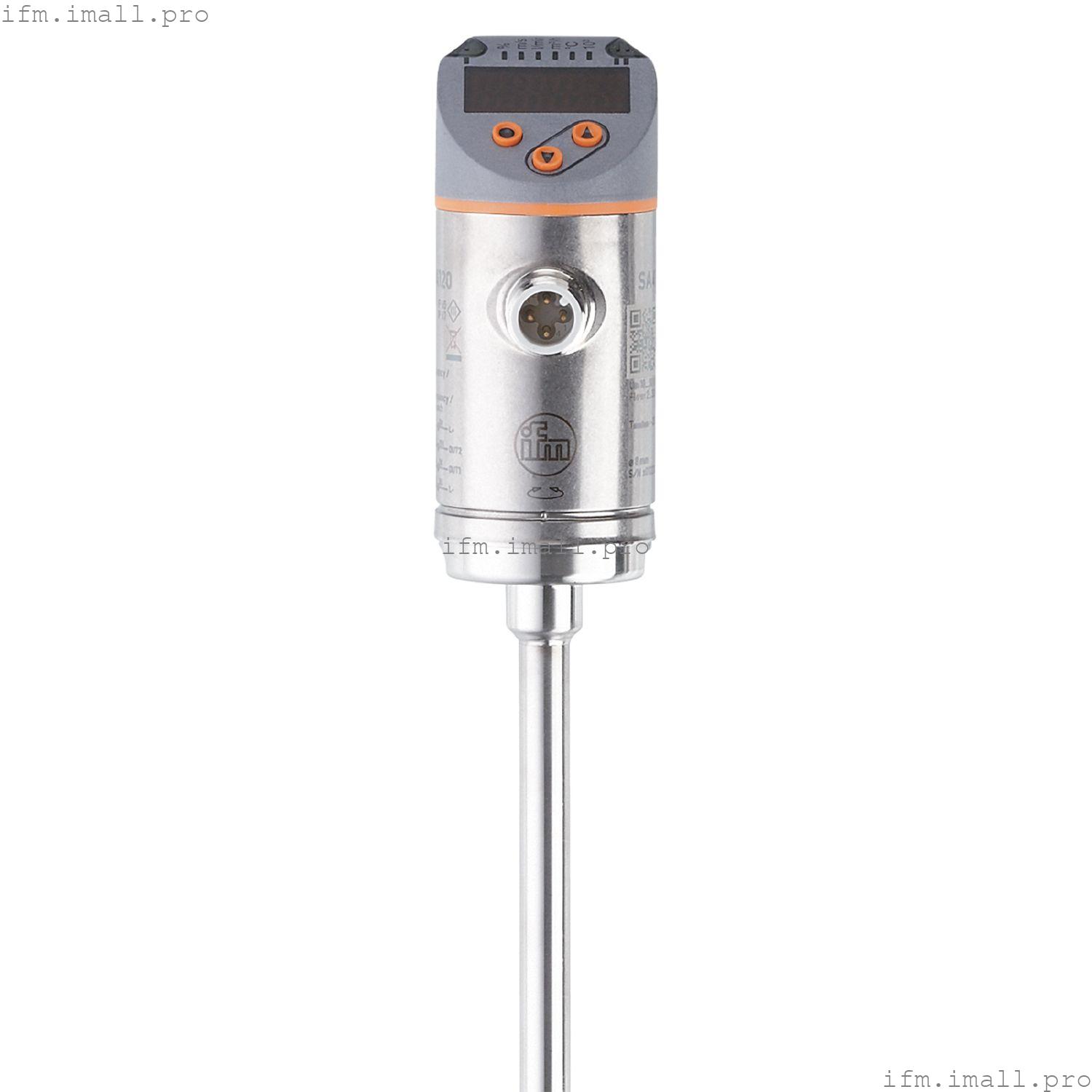

IFM SA4120
SAEXXXXBFRKG/US-100
Датчик потока
- Измерение расхода и температуры при одновременно
- Надежный контроль воздушного потока
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- С коммутационным выходом, аналоговым сигналом и IO-Link
- Технологическое соединение можно вращать для оптимального выравнивания
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Технологическое подключение | зажимной адаптер Ø 8 мм |
Применение
| Специальная функция | Позолоченные контакты |
| установка | Рекомендуется для труб диаметром; (15...400 мм) |
| Среда | воздух |
| температура среды[°C] | -20...100 |
| Номинальное давление | |
| MAWP для решений согласно CRN | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 10 |
| Принцип измерения | калориметрический |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; частотный сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 350 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Частота выхода[Гц] | 0...1000 |
Диапазон измерения/установки
| Длина образца L[мм] | 100 |
| Режим работы | относительный; абсолютно газообразный; (абсолютный: рекомендуется эталонное измерение; Заводская настройка: относительная) |
| Диапазон отображения[м/с] | 0...36 |
| Разрешение[м/с] | 0.2 |
| Заданное значение SP[м/с] | 2...30 |
| Точка сброса rP[м/с] | 0.6...28.6 |
| Аналоговая начальная точка ASP[м/с] | 0...24 |
| Аналоговая конечная точка AEP[м/с] | 6...30 |
| Конечная точка частоты, FEP[м/с] | 6.6...30 |
| Частота в конечной точке FRP[Гц] | 100...1000 |
| Газы - режим работы "абсолютный" |
|---|
| Диапазон настройки[м/с] | 0...30 |
| Наибольшая чувствительность[м/с] | 0.6...30 |
| Газы - режим работы "относительный" |
|---|
| Диапазон настройки[м/с] | 0...60 |
| Наибольшая чувствительность[м/с] | 0.6...30 |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -20...100 |
| Разрешение[°C] | 0.2 |
Точность/отклонения
| Газы - режим работы "абсолютный" |
|---|
| Повторяемость | ± (3 % MW + 0,6 % MEW) |
| Газы - режим работы "относительный" |
|---|
| Точность | ± (10% MW + 2 % MEW); (исходные условия: DN50; Внутренний диаметр 51 мм; в диапазоне максимальной чувствительности: 20 °C / < 6 бар; Глубина ввода: 15 мм; длина впускного патрубка: 2,5 м; стандартная скорость в соответствии с DIN ISO 2533 на наконечнике датчика) |
| Повторяемость | ± (3 % MW + 0,6 % MEW) |
| Контроль температуры |
|---|
| Температурный дрейф | ± 0,005 К/°C |
| Точность[К] | ± 2 / + 8; (скорость потока > 20 % VMR и 20 °C: ± 2) |
Время отклика
| Контроль температуры |
|---|
| Динамический отклик T05 / T09[с] | 30 (T09); (скорость потока: ≥ 10 м/с) |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; выходной ток / частота; выбор среды; Демпфирование; Функция обучения; дисплей можно поворачивать и выключать; стандартная единица измерения; цвет значения процесса |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Заводская настройка / ModE = (REL) | 1237 | | ModE = (ABS) | 1238 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 131 |
| Одобрение UL | | Одобрение UL номер | I017 | | Номер файла UL | E174189 |
|
Механические данные
| Вес[г] | 243.9 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 8 / L = 192 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT-GF20; PBT-GF30 |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404) |
| Технологическое подключение | зажимной адаптер Ø 8 мм |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 6 x LED, зеленый (%, м/с, л/мин, м3/ч, °C, 10³) | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, красный / зеленый, 4-значный |
|
Примечания
| Замечания | | MW = измеренное значение | | MEW = Конечное значение диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
