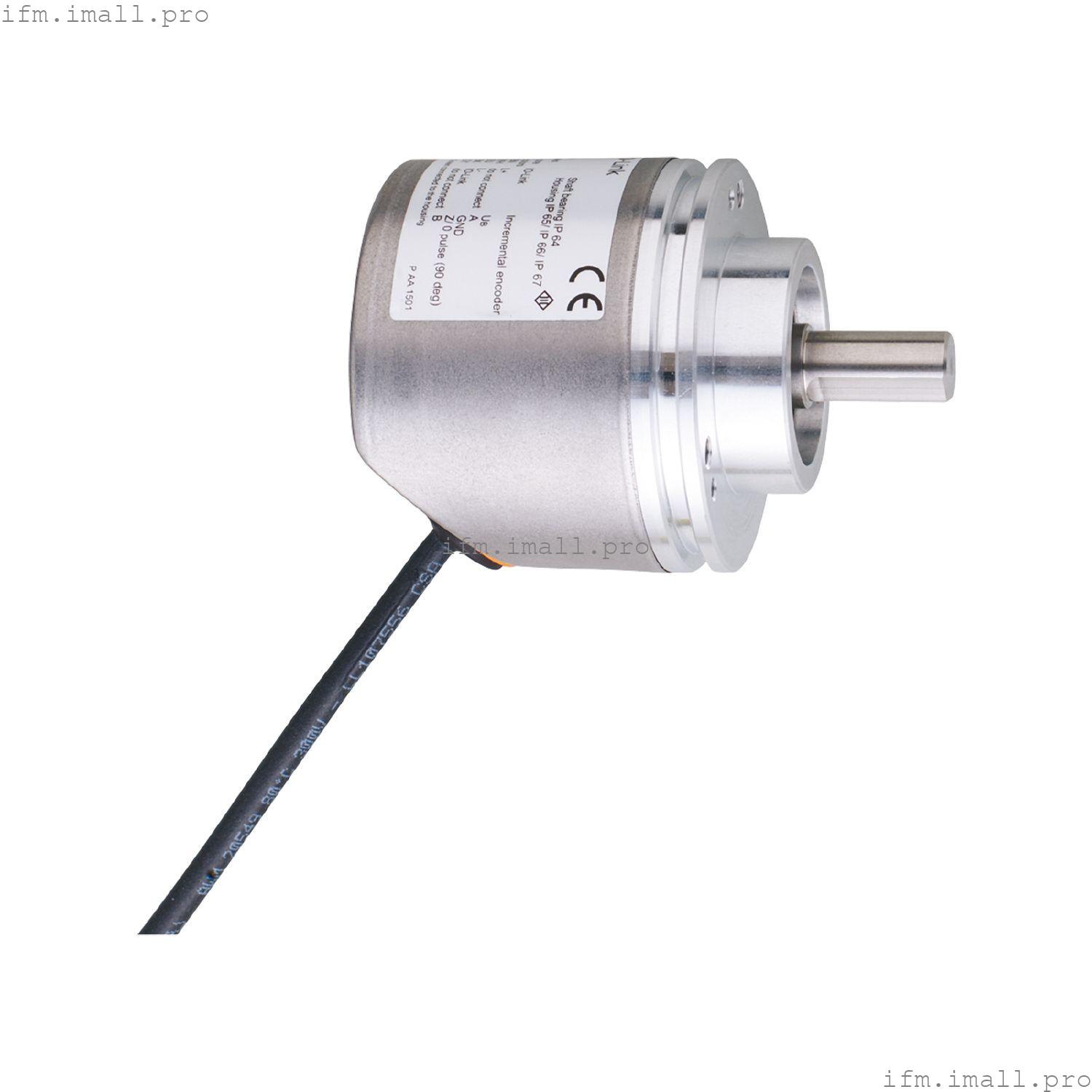

IFM RV3500
INCREMENTAL ENCODER BASIC LINE
Инкрементный энкодер со сплошным валом
- Определенная последовательность импульсов для надежного определения скоростей вращения
- Для точного определения положения и линейного измерения
- Высокая ударопрочность и вибростойкость благодаря принципу магнитного зондирования
- Разрешение свободно программируется от 1 до 10 000
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Разрешение | 1...10000; (параметризуемый; Заводская настройка: 1024) разрешение |
| Коммуникационный интерфейс | IO-Link |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
Применение
| Принцип действия | инкрементный |
| Система обнаружения | магнит. |
Электрические характеристики
| Рабочее напряжение[В] | 4,75...30 постоянного тока |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.5 |
| Макс. обороты электрич.[Об/мин] | 12000 |
Выходы
| Электрическое исполнение | HTL/TTL |
| Макс. токовая нагрузка на выход[мА] | 50 |
| Частота переключения[кГц] | 1000 |
| Заводская настройка | | Выходная функция: HTL (50 мА) |
|
| Защита от короткого замыкания | да |
| Разность фаз A и B[°] | 90 |
Диапазон измерения/установки
| Разрешение | 1...10000; (параметризуемый; Заводская настройка: 1024) разрешение |
Точность/отклонения
Программное обеспечение/программирование
| Опции настройки параметров | Разрешение; направление вращения; HTL; TTL |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Режим SIO | да |
| Мин. время цикла процесса[мс] | 2.3 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Примечание по температуре окружающей среды | | для гибко проложенного кабеля: -25 °C |
|
| Температура хранения[°C] | -40...80 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 65; IP 66; (на корпусе: IP 67; на валу: IP 64) |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 292 |
Механические данные
| Вес[г] | 441 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58 / L = 79,5 |
| Материалы | фланец: алюминий; корпус: нержавеющая сталь (444/1.4521); кабельный разъем: PA |
| Макс. обороты механич.[Об/мин] | 12000 |
| Макс. пусковой момент[Нм] | 0.01 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 60 |
| Фиксирующий фланец | зажимной фланец |
Электрическое подключение
| IO-Link | Кабель: 2 м, Ø 4,9 мм; радиальный, также может использоваться в осевом направлении; 5 x 0,14 мм2 |
