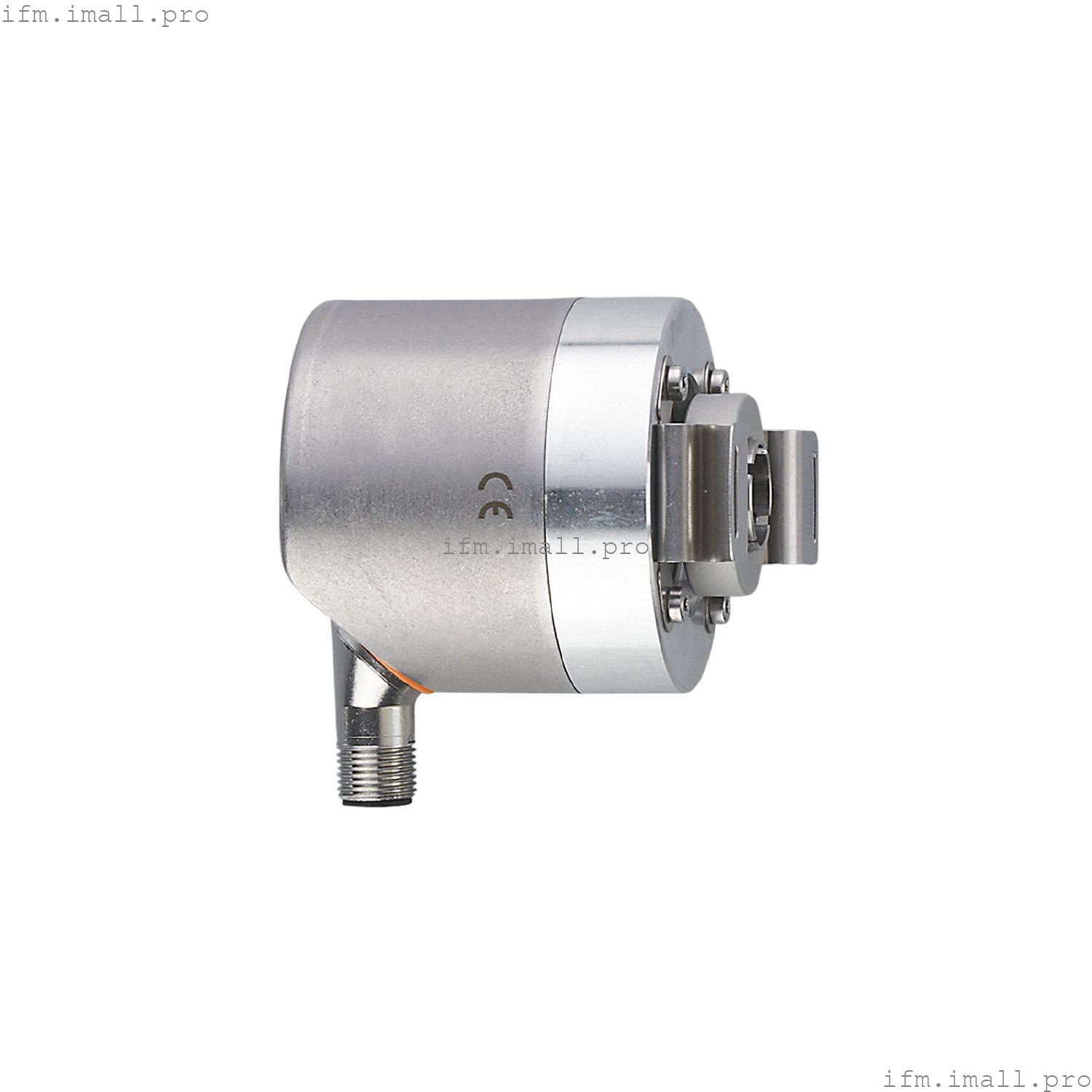

IFM ROP522
INCREMENTAL ENCODER PERFORMANCE LINE
Инкрементный энкодер с полым валом и дисплеем
Технические характеристики
Характеристики продукта
| Разрешение | 1...10000; (параметризуемый; Заводская настройка: 1024) разрешение |
| Коммуникационный интерфейс | IO-Link |
| Конструкция вала | полый вал, открытый с одной стороны |
| Диаметр вала[мм] | 15 |
Применение
| Принцип действия | инкрементный |
| Система обнаружения | магнит. |
| Применение | энкодер; Датчик скорости; счетчик |
Электрические характеристики
| Рабочее напряжение[В] | 4,75...30 постоянного тока |
| Потребляемый ток[мА] | < 350 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. обороты электрич.[Об/мин] | 12000 |
Выходы
| Электрическое исполнение | HTL/TTL |
| Частота переключения[кГц] | 1000 |
| Заводская настройка | | Выходная функция: HTL (50 мА) |
|
| Защита от короткого замыкания | да |
| Разность фаз A и B[°] | 90 |
Диапазон измерения/установки
| Разрешение | 1...10000; (параметризуемый; Заводская настройка: 1024) разрешение |
| Монитор скорости |
|---|
| Заданное значение SP | | -9994...9999 Ед/мин | -166,6...166,7 Гц |
|
| Точка сброса rP | | -9999...9994 Ед/мин | -166,7...166,6 Гц |
|
| счетчик |
|---|
| Заданная точка | 1...9999 |
Точность/отклонения
Программное обеспечение/программирование
| Опции настройки параметров | энкодер; Разрешение; направление вращения; HTL; TTL; Монитор скорости; Разрешение |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Режим SIO | да |
| Мин. время цикла процесса[мс] | 2.3 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 65; (на корпусе: IP 67; на валу: IP 65) |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 218 |
Механические данные
| Вес[г] | 469.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58,5 / L = 69 |
| Материалы | фланец: алюминий; корпус: нержавеющая сталь (444/1.4521); дисплейное окно: PEI |
| Макс. обороты механич.[Об/мин] | 12000 |
| Макс. пусковой момент[Нм] | 0.02 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | полый вал, открытый с одной стороны |
| Диаметр вала[мм] | 15 |
| Материал вала | |
| Глубина установки вала[мм] | 27 |
| Макс. осевое смещение вала[мм] | 0,5 |
| Фиксирующий фланец | Ø 58,5 мм |
Дисплеи/элементы управления
| Дисплей | | 10-сегментный дисплей с возможностью настройки красного / зеленого 4-значного значения | | 2 x LED желтого цвета | | 5 x LED зеленого цвета |
|
Аксессуары
Электрическое подключение
| IO-Link | Разъем: 1 x M12, радиальный, также может использоваться в осевом направлении; кодировка: A; Литой корпус: нержавеющая сталь (316 / 1.4401); Максимальная длина кабеля: 100 м; (IO-Link: макс. 20 м) |
