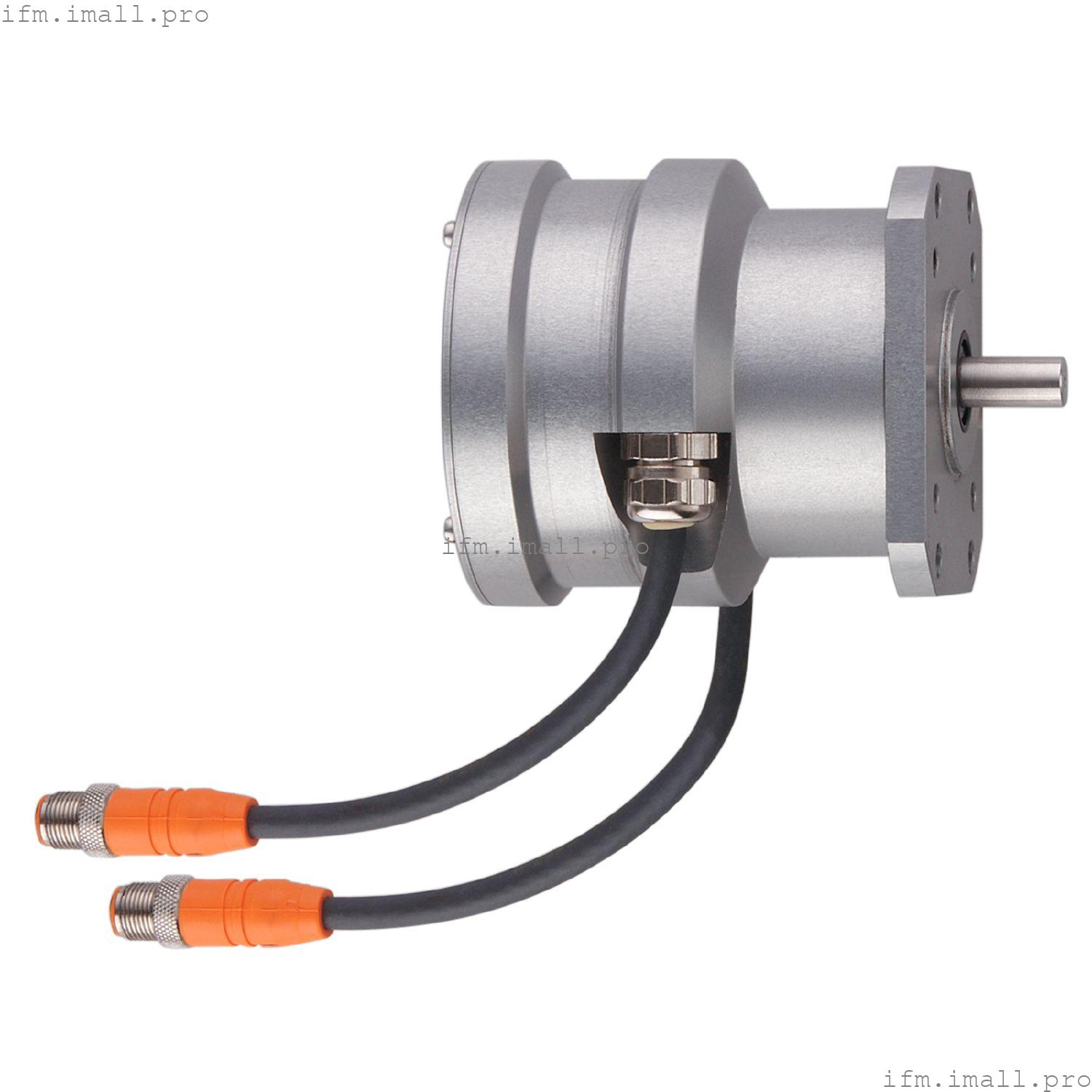

IFM RN6065
RN-8192-S24/S
абсолютный однооборотный двухвальный энкодер
Технические характеристики
Характеристики продукта
| Разрешение | 8192 оборота; 13 бит |
| Коммуникационный интерфейс | Интерфейс передачи данных SSI |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | одиночный поворот |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 100 |
Входы
| Входные данные | изменение направления вращения; сброс на ноль |
Выходы
| Код | Серый код; (значения кода увеличиваются при повороте по часовой стрелке (видно на валу)) |
| Кодовый сигнал | Тактовый вход; сигналы, совместимые с TTL; часы и тактовая частота (inv.) от драйверов к RS 422; вывод данных; синхронный последовательный; сигналы, данные, совместимые с TTL (inv.) |
Диапазон измерения/установки
| Разрешение | 8192 оборота; 13 бит |
Интерфейсы
| Коммуникационный интерфейс | Интерфейс передачи данных SSI |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...100 |
| Макс. относительная влажность воздуха[%] | 98 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN IEC 61000-6-4 | излучение помех / промышленная среда | | EN IEC 61000-6-2 | невосприимчивость / промышленные среды |
|
| Ударопрочность | |
| Устойчивость к вибрации | | EN 60068-2-6 | < 10 г / 55...2000 Гц |
|
| MTTF[годы] | 289 |
Механические данные
| Вес[г] | 1342.7 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 89 / L = 116 |
| Материалы | фланец: анодированный алюминий; корпус: анодированный алюминий |
| Макс. обороты механич.[Об/мин] | 6000 |
| Макс. пусковой момент[Нм] | 0.04 |
| Опорная температура крутящего момента[°C] | 25 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
| Материал вала | | нержавеющая сталь (303/1.4305) |
|
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 110 |
| Фиксирующий фланец | Ø 89 мм |
Примечания
| Замечания | | Не подключенные провода / контакты (n.c.) использовать запрещается. |
|
Электрическое подключение - SSI 1
| Подключение | Кабель: 0,15 м, полиуретан |
| Подключение | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - SSI 2
| Кабель: 0,15 м, полиуретан |
| Разъем: 1 x M12; кодировка: A |
