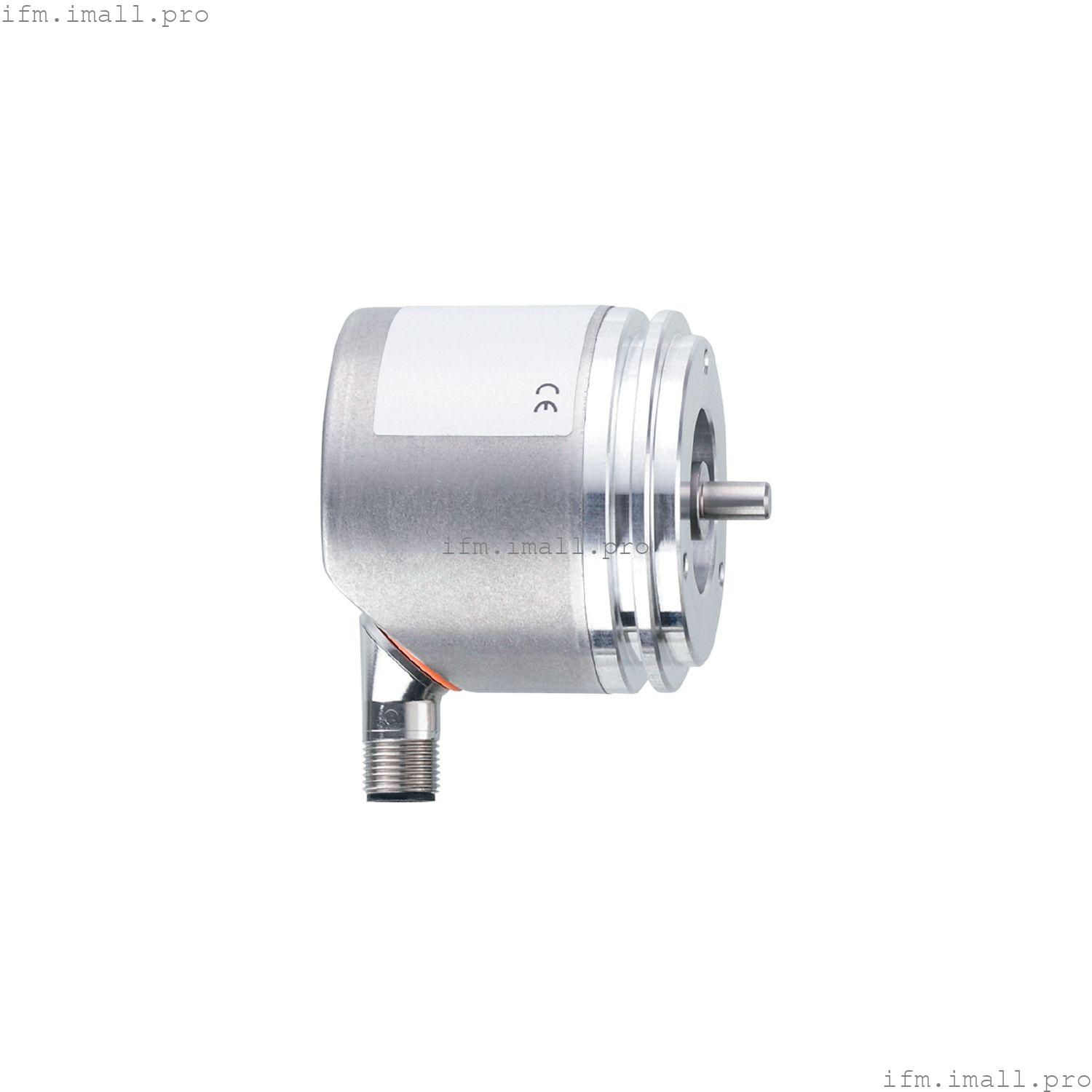

IFM RMU400
RMU06SVU81212bSSI
Абсолютный многооборотный энкодер в 24-битной версии
- Для точного измерения положения, скорости, углового и линейного измерения
- Прямой вывод значений через интерфейс SSI
- Многооборотный энкодер с общим разрешением 24 бита
- Настраиваемое направление вращения и установка нуля через штыревое соединение
- Высокая ударопрочность и вибростойкость благодаря принципу магнитного зондирования
Технические характеристики
Характеристики продукта
| Разрешение | 4096 шагов; 4096 оборотов |
| Коммуникационный интерфейс | Интерфейс передачи данных SSI |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
Применение
| Принцип действия | абсолютный |
| Система обнаружения | магнит. |
Электрические характеристики
| Рабочее напряжение[В] | 4,5...30 постоянного тока |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 500 |
| Время установления[мс] | 32 |
| Макс. обороты электрич.[Об/мин] | 12000 |
Выходы
| Защита от короткого замыкания | да |
| Код | Серый код; (значения кода увеличиваются при повороте по часовой стрелке (видно на валу)) |
| Кодовый сигнал | Тактовый вход; сигналы, совместимые с TTL; часы и тактовая частота (inv.) от драйверов к RS 422; вывод данных; синхронный последовательный; сигналы, данные, совместимые с TTL (inv.) |
Диапазон измерения/установки
| Разрешение | 4096 шагов; 4096 оборотов |
Точность/отклонения
Программное обеспечение/программирование
| Опции настройки параметров | нулевая точка; направление вращения |
Интерфейсы
| Коммуникационный интерфейс | Интерфейс передачи данных SSI |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 65; (на корпусе: IP67) |
Испытания/сертификаты
| Ударопрочность | | EN 60068-2-27 | 100 г полусинуса / 6 мс |
|
| Устойчивость к вибрации | | EN 60068-2-29 | 10 g полусинусоидальный / 16 мс |
|
| MTTF[годы] | 350 |
Механические данные
| Вес[г] | 348.1 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58,6 / L = 63,5 |
| Материалы | фланец: алюминий; корпус: нержавеющая сталь (444/1.4521) |
| Макс. обороты механич.[Об/мин] | 12000 |
| Макс. пусковой момент[Нм] | 0.01 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 60 |
| Фиксирующий фланец | cинхрофланец |
Электрическое подключение - штекер
| Разъем: 1 x M12, радиальный, также может использоваться в осевом направлении; кодировка: A; Литой корпус: нержавеющая сталь (316 / 1.4401); Максимальная длина кабеля: 100 м |
