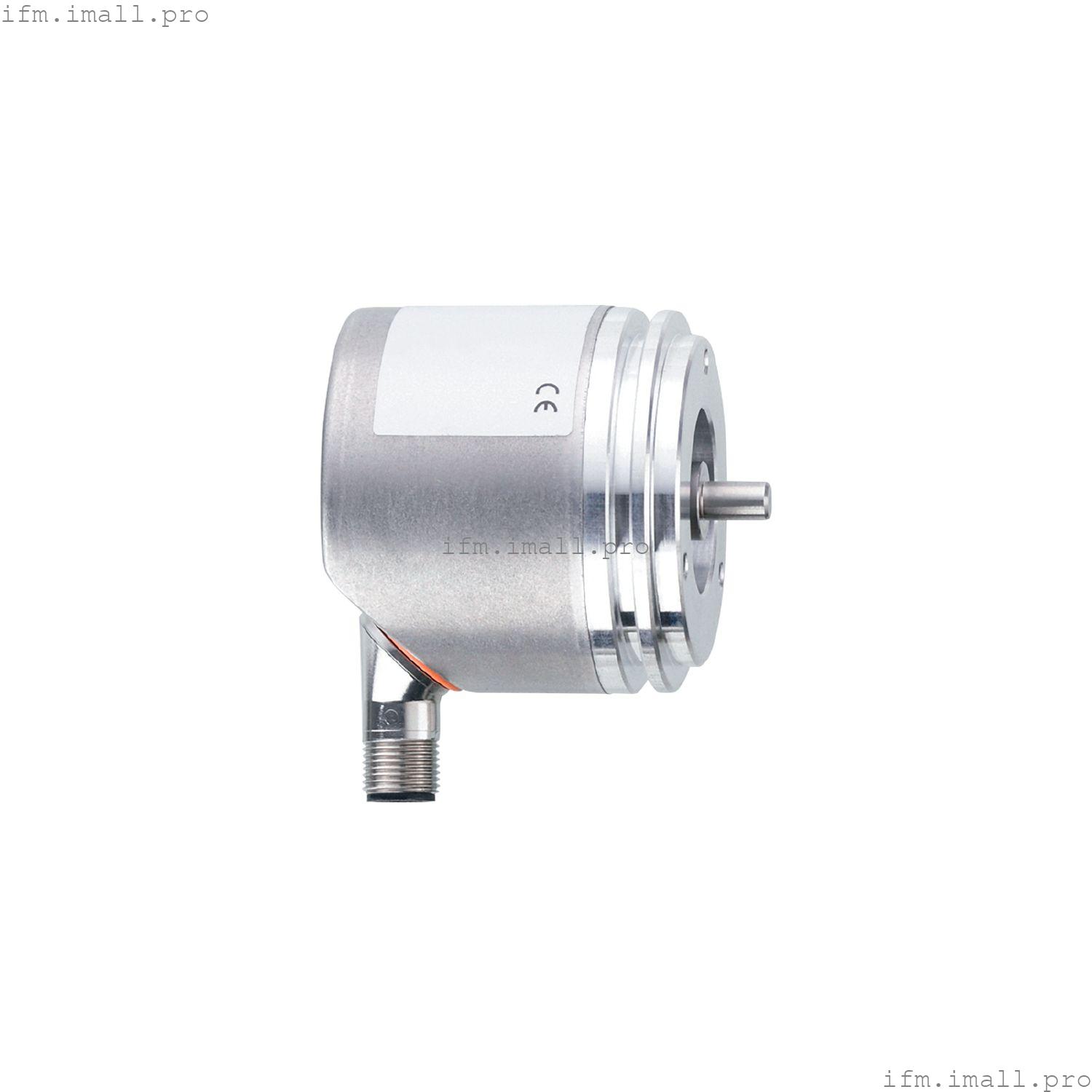

IFM RMU100
RMU06SVU513--bANI
аналоговый 13-битный многооборотный энкодер с выходом 4-20 мА
- Для точного измерения положения, угла и расстояния
- Аналоговый выход 4-20 мА с общим разрешением 13 бит
- Настраиваемый диапазон измерения через штыревое соединение
- Индикация мертвой зоны, если диапазон масштабирования превышен/не достигнут
- Высокая ударопрочность и вибростойкость благодаря принципу магнитного зондирования
Технические характеристики
Характеристики продукта
| Разрешение | 8192 шага; 16 оборотов; 17 бит |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
Применение
| Принцип действия | абсолютный |
| Система обнаружения | магнит. |
Электрические характеристики
| Рабочее напряжение[В] | 8...30 постоянного тока |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 500 |
| Время установления[мс] | 32 |
| Макс. обороты электрич.[Об/мин] | 12000 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Заводская настройка | |
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Разрешение | 8192 шага; 16 оборотов; 17 бит |
Точность/отклонения
| Точность | 20 мА ± 20 мкА; (точность В дюймах: ± 0,1 °) |
| Отклонение линейности | ± 0,15 % FSO |
Программное обеспечение/программирование
| Опции настройки параметров | начальное положение; конечное положение; (максимум 65536 x 360°) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 65; (на корпусе: IP67) |
Испытания/сертификаты
| Ударопрочность | | EN 60068-2-27 | 100 г полусинуса / 6 мс |
|
| Устойчивость к вибрации | | EN 60068-2-29 | 10 g полусинусоидальный / 16 мс |
|
| MTTF[годы] | 241 |
Механические данные
| Вес[г] | 347.6 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58,6 / L = 63,5 |
| Материалы | фланец: алюминий; корпус: нержавеющая сталь (444/1.4521) |
| Макс. обороты механич.[Об/мин] | 12000 |
| Макс. пусковой момент[Нм] | 0.01 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 60 |
| Фиксирующий фланец | cинхрофланец |
Электрическое подключение - штекер
| Разъем: 1 x M12, радиальный, также может использоваться в осевом направлении; кодировка: A; Литой корпус: нержавеющая сталь (316 / 1.4401); Максимальная длина кабеля: 100 м |
