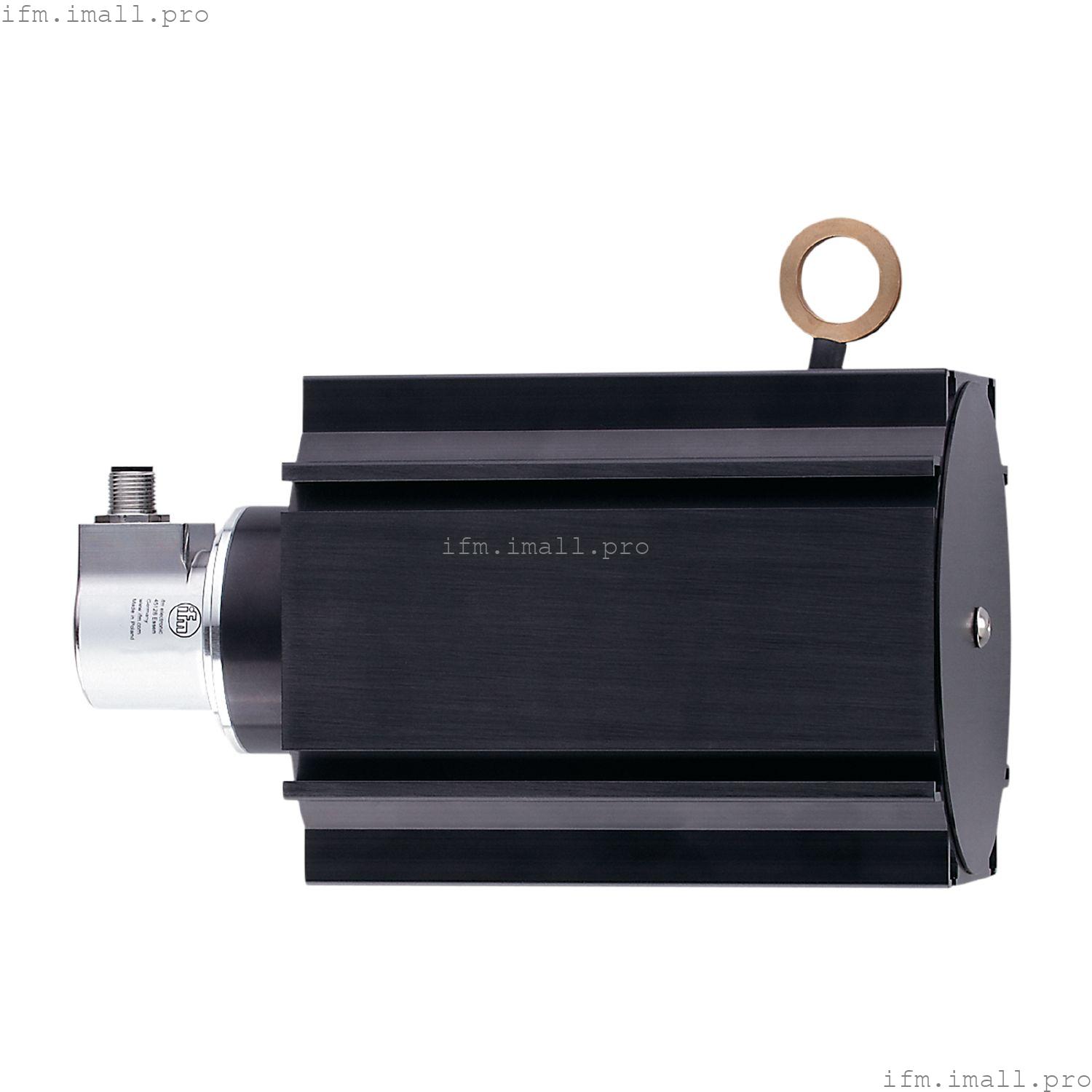

IFM RMS005
DRAW WIRE ENCODER
Тросиковый энкодер
Технические характеристики
Характеристики продукта
| Разрешение | 4096 шагов; 4096 оборотов; 24 бита |
| Коммуникационный интерфейс | CAN |
Применение
| Принцип действия | абсолютный |
| Система обнаружения | магнит. |
| Применение | энкодер |
Электрические характеристики
| Рабочее напряжение[В] | 9...30 постоянного тока |
| Потребляемый ток[мА] | 50...100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 500 |
| Время установления[мс] | 32 |
Выходы
| Защита от короткого замыкания | да |
| Код | бинарный |
Диапазон измерения/установки
| Разрешение | 4096 шагов; 4096 оборотов; 24 бита |
Точность/отклонения
| Повторяемость | ± 0,001 % FSO |
Программное обеспечение/программирование
| Опции настройки параметров | Параметр CAN; масштабирование; предустановка; Скорость передачи в бодах; направление вращения; идентификатор узла |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| Протокол | CANopen |
| Заводские настройки | | Скорость передачи данных: 125 Кбит/с | | идентификатор узла: 32 |
|
| Версия | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...80 |
| Температура хранения[°C] | -20...80 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 64; (на корпусе: IP 65) |
Испытания/сертификаты
Механические данные
| Вес[г] | 3684.5 |
| Материалы | корпус: сталь; проволочный барабан: алюминий; пластмассы; проволока: нержавеющая сталь с полиамидным покрытием |
| Макс. длина измерения[мм] | 10000 |
| Окружность проволочного барабана[мм] | 315 |
| Диаметр проволоки[мм] | 1 |
| Проводное соединение | Ø 20,2 мм; (ушко) |
| Свойства проволоки | | максимальная скорость перемещения проволоки | [м /с] | 2 | | максимальное ускорение провода | [г] | 6 | | максимальное усилие растяжения | [Н] | 21 | | максимальное усилие втягивания | [Н] | 8 |
|
Дисплеи/элементы управления
| Дисплей | | готовность к работе | Светодиод, зеленый | | Режим работы | Светодиод, мигающий зеленым | | неисправность | Светодиод, мигающий красным |
|
Электрическое подключение
| Разъем: 1 x M12, может использоваться радиально; кодировка: A |
