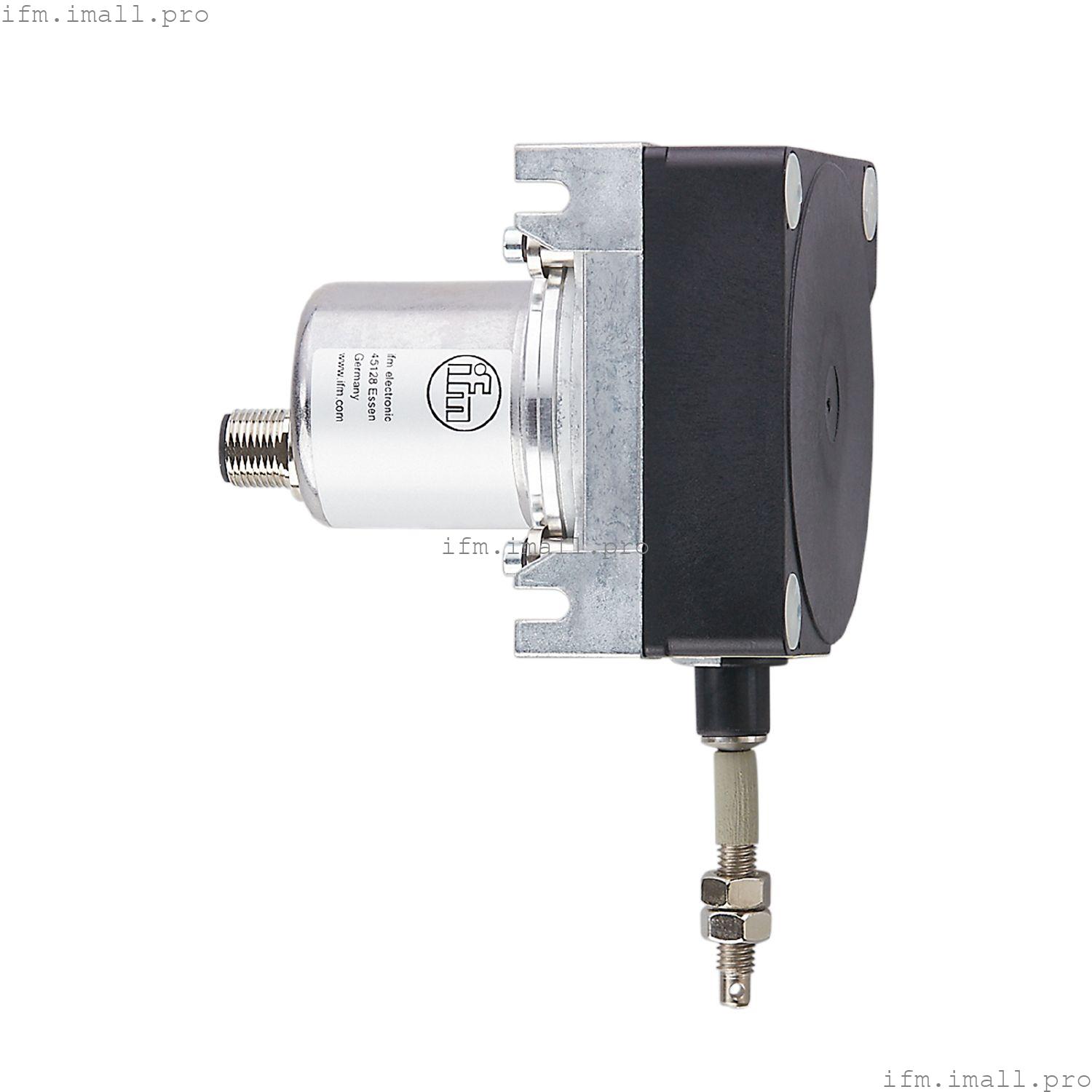

IFM RMS002
DRAW WIRE ENCODER
Тросиковый энкодер
Технические характеристики
Характеристики продукта
| Разрешение | 8192 шага; 16 оборотов; 17 бит |
Применение
| Принцип действия | абсолютный |
| Система обнаружения | магнит. |
| Применение | энкодер |
Электрические характеристики
| Рабочее напряжение[В] | 8... 32 постоянного тока |
| Потребляемый ток[мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 500 |
| Время установления[мс] | 32 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Точность, аналоговый выход[%] | 0,1 |
Диапазон измерения/установки
| Разрешение | 8192 шага; 16 оборотов; 17 бит |
Точность/отклонения
| Точность | ± 0,012 % FSO |
| Повторяемость | ± 0,005 % FSO |
Программное обеспечение/программирование
| Опции настройки параметров | начальное положение; конечное положение; центральное положение |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Температура хранения[°C] | -40...80 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 64; (на корпусе: IP 65) |
Испытания/сертификаты
Механические данные
| Вес[г] | 696 |
| Корпус | цилиндрический |
| Материалы | корпус: сталь; проволочный барабан: отлитый под давлением цинк / пластик; проволока: нержавеющая сталь с полиамидным покрытием |
| Макс. длина измерения[мм] | 3000 |
| Окружность проволочного барабана[мм] | 200 |
| Диаметр проволоки[мм] | 0.87 |
| Проводное соединение | болт с резьбой M6x20; диаметр ушка 2 мм |
| Свойства проволоки | | максимальная скорость перемещения проволоки | [м /с] | 0,8 | | максимальное ускорение провода | [г] | 1 | | максимальное усилие растяжения | [Н] | 3 | | максимальное усилие втягивания | [Н] | 2,5 |
|
Электрическое подключение
| Разъем: 1 x M12, для осевого использования; кодировка: A |
