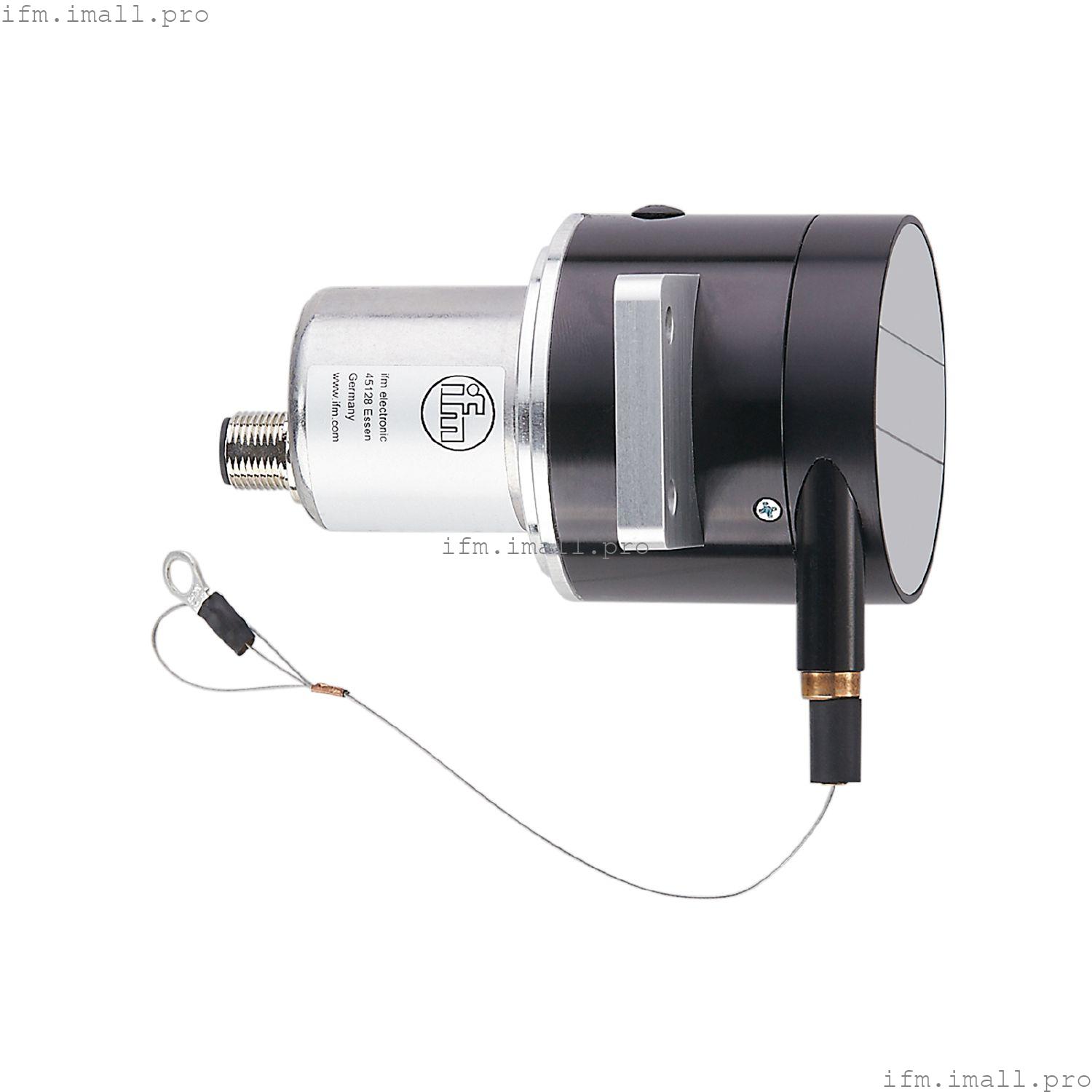

IFM RMS001
DRAW WIRE ENCODER
Тросиковый энкодер
Технические характеристики
Характеристики продукта
| Разрешение | 8192 шага; 16 оборотов; 17 бит |
Применение
| Принцип действия | абсолютный |
| Система обнаружения | магнит. |
| Применение | энкодер |
Электрические характеристики
| Рабочее напряжение[В] | 8... 32 постоянного тока |
| Потребляемый ток[мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 500 |
| Время установления[мс] | 32 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
| Точность, аналоговый выход[%] | 0,1 |
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Разрешение | 8192 шага; 16 оборотов; 17 бит |
Точность/отклонения
| Точность | ± 0,02 % FSO |
| Повторяемость | ± 0,006 % FSO |
Программное обеспечение/программирование
| Опции настройки параметров | начальное положение; конечное положение; центральное положение |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 64; (на корпусе: IP 65) |
Испытания/сертификаты
Механические данные
| Вес[г] | 561 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58 / L = 90,5 |
| Материалы | корпус: сталь; проволочный барабан: алюминий; проволока: нержавеющая сталь с полиамидным покрытием |
| Макс. длина измерения[мм] | 1900 |
| Окружность проволочного барабана[мм] | 150 |
| Диаметр проволоки[мм] | 0.45 |
| Проводное соединение | Ø 5 мм; (ушко) |
| Свойства проволоки | | максимальная скорость перемещения проволоки | [м /с] | 2 | | максимальное ускорение провода | [г] | 12 | | максимальное усилие растяжения | [Н] | 5 | | максимальное усилие втягивания | [Н] | 3,5 |
|
Электрическое подключение
| Разъем: 1 x M12, для осевого использования; кодировка: A |
