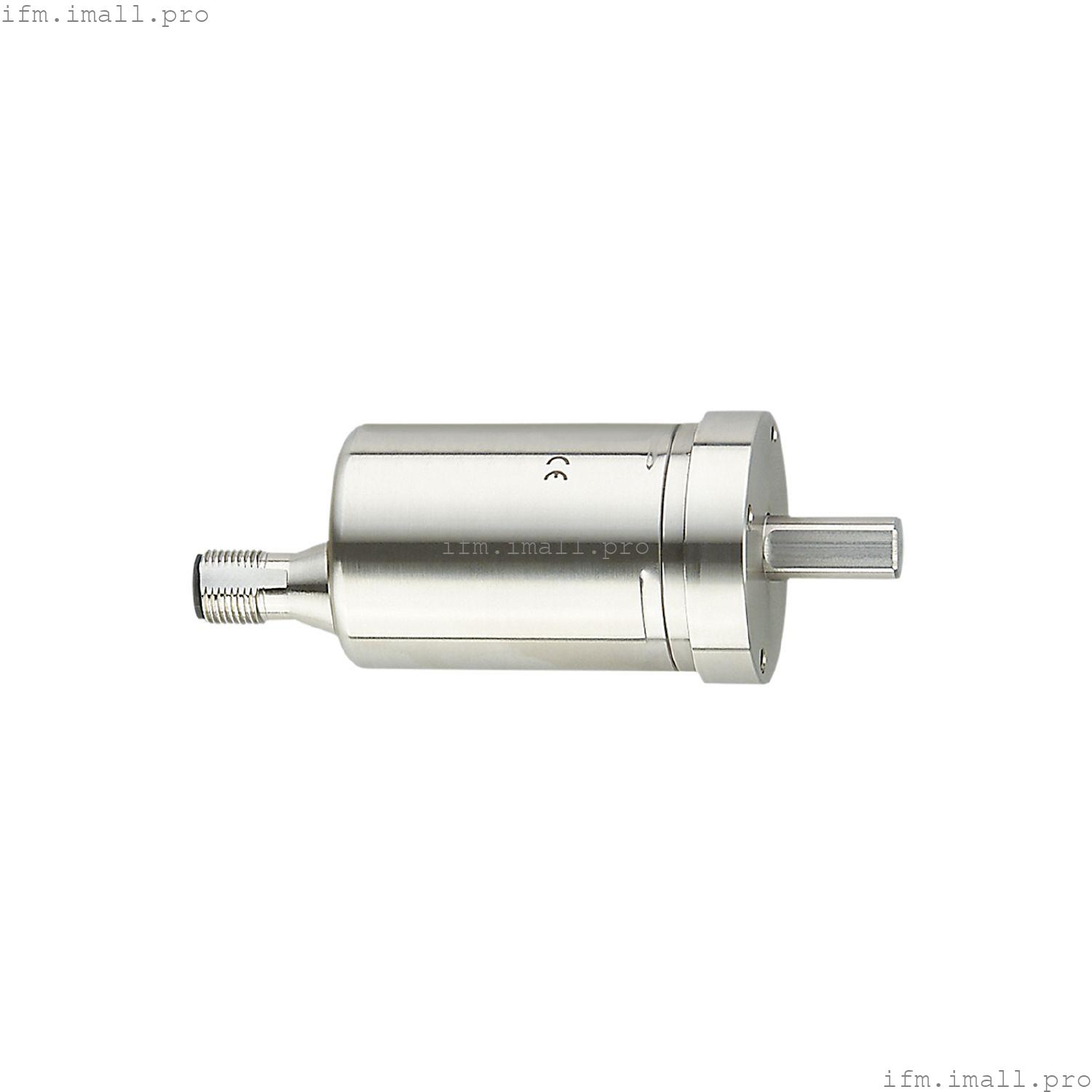

IFM RMB310
MULTITURN ENCODER WETLINE
Абсолютный многооборотный энкодер со сплошным валом
- Абсолютная прослеживаемость положения даже при отсутствии питания
- Измерение времени работы подшипника для эффективного планирования технического обслуживания
- Свободно программируется общее разрешение до 31 бита
- Программируемый цифровой коммутационный вход/выход
- Высокая ударопрочность и вибростойкость благодаря принципу магнитного зондирования
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
| Коммуникационный интерфейс | IO-Link |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | многооборотный |
| Система обнаружения | магнит. |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (; к PELV) |
| Номинальное напряжение изоляции[В] | 30 |
| Потребляемый ток[мА] | < 75 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 1000 |
| Макс. обороты электрич.[Об/мин] | 6000 |
Выходы
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
Точность/отклонения
Программное обеспечение/программирование
| Опции настройки параметров | предустановка; нулевая точка; направление вращения; частота вращения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Множественный сигнал переключения | | функция | Данные измерений, высокое разрешение |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 2.3 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| значение процесса | 96 | | состояние устройства | 4 | | информация о двоичном переключении | 5 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; внутренняя температура; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1064 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 98; (конденсация недопустима) |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ CD | | DIN EN 61000-4-3 Высокочастотное излучение | 10 В/м | | Взрыв по DIN EN 61000-4-4 | 2 кВ | | DIN EN 61000-4-6 ВЧ провод. | 10 В |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 30 г/ 10...1000 Гц полусинусоидальный |
|
| Ударопрочность | | DIN EN 60068-2-27 | 200 г / 11 мс |
|
| Постоянная ударопрочность | | DIN EN 60068-2-29 | 30 г / 6 мс полусинусоидальный |
|
| MTTF[годы] | 283 |
| Одобрение UL | |
Механические данные
| Вес[г] | 472.1 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 42 / L = 107,9 |
| Материалы | фланец: нержавеющая сталь (316L/1.4404); корпус: нержавеющая сталь (316L/1.4404) |
| Макс. пусковой момент[Нм] | 0.05 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
| Материал вала | | нержавеющая сталь (440B/1.4112) |
|
| Макс. нагрузка вала осевая (на конце вала)[Н] | 300 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 300 |
| Фиксирующий фланец | cинхрофланец |
Электрическое подключение - штекер
| Соединитель: 1 x M12, осевой; кодировка: A; Литой корпус: нержавеющая сталь (316 / 1.4401) |
