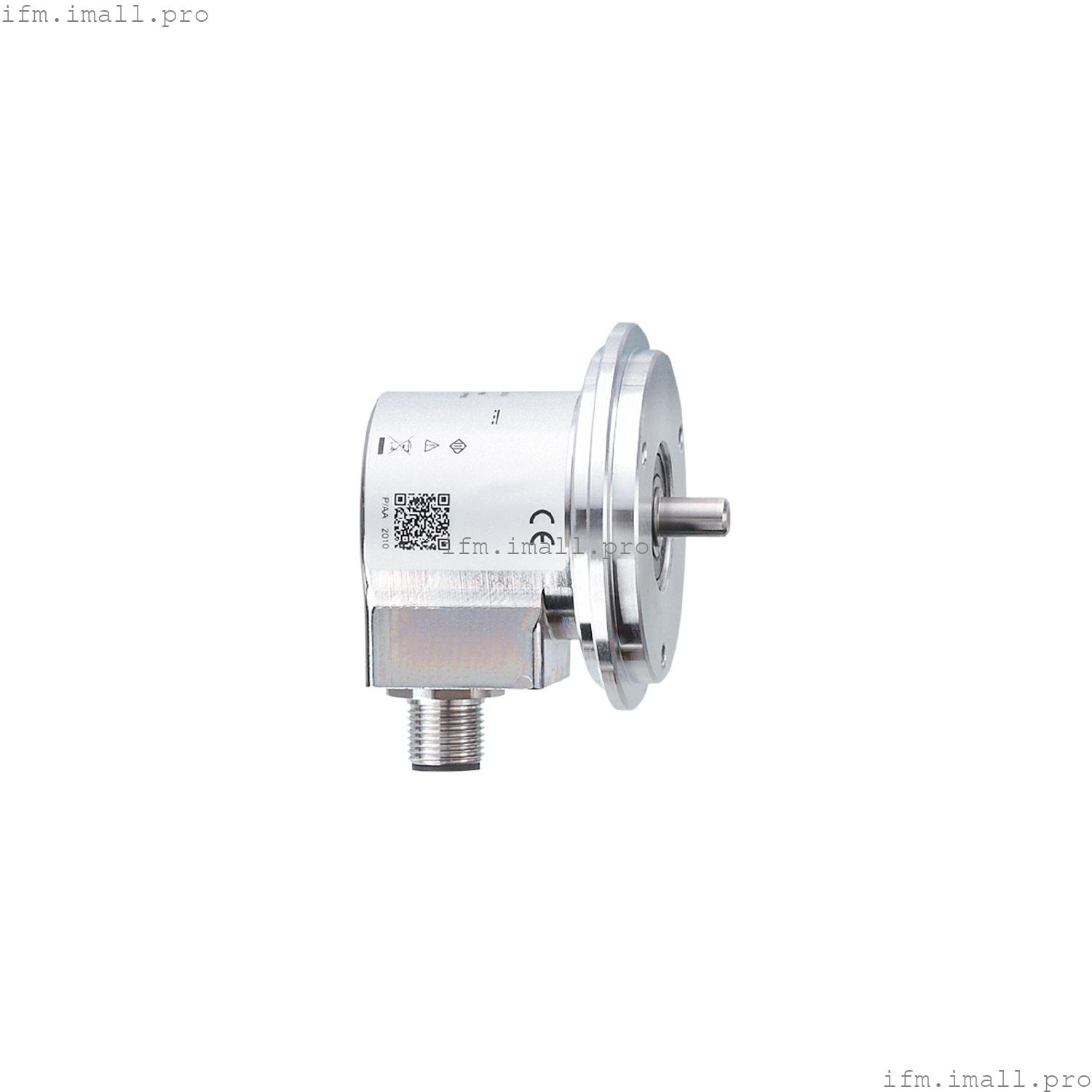

IFM RM9007
RMS0024-C24/US6
Абсолютный многооборотный энкодер со сплошным валом
Технические характеристики
Характеристики продукта
| Разрешение | 4096 шагов; 4096 оборотов; 24 бита |
| Коммуникационный интерфейс | CAN |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | многооборотный |
Электрические характеристики
| Рабочее напряжение[В] | 9...30 постоянного тока |
| Потребляемый ток[мА] | < 100; ((10 В постоянного тока); ≤ 50 (24 В постоянного тока)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Функция вывода | интерфейс CANopen |
| Защита от короткого замыкания | да |
| Код | бинарный |
Диапазон измерения/установки
| Разрешение | 4096 шагов; 4096 оборотов; 24 бита |
Точность/отклонения
Программное обеспечение/программирование
| Опции настройки параметров | Параметр CAN; масштабирование; предустановка; Скорость передачи в бодах; направление вращения; идентификатор узла |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| CAN |
|---|
| Протокол | CANopen |
| Заводские настройки | | Скорость передачи данных: 125 Кбит/с | | идентификатор узла: 32 |
|
| Версия | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
| Оконечный резистор | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Защита | IP 65 |
Испытания/сертификаты
| Ударопрочность | | EN 60068-2-27 | 100 г / 6 мс |
|
| Устойчивость к вибрации | | EN 60068-2-6 | 10 г / 10...1000 Гц |
|
| MTTF[годы] | 240 |
Механические данные
| Вес[г] | 282.75 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58 / L = 39 |
| Материалы | фланец: алюминий; крышка корпуса: сталь |
| Макс. обороты механич.[Об/мин] | 12000 |
| Макс. пусковой момент[Нм] | 0.03 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
| Материал вала | | нержавеющая сталь (303/1.4305) |
|
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 110 |
| Фиксирующий фланец | cинхрофланец |
Электрическое подключение
| Разъем: 1 x M12, осевой; кодировка: A |
