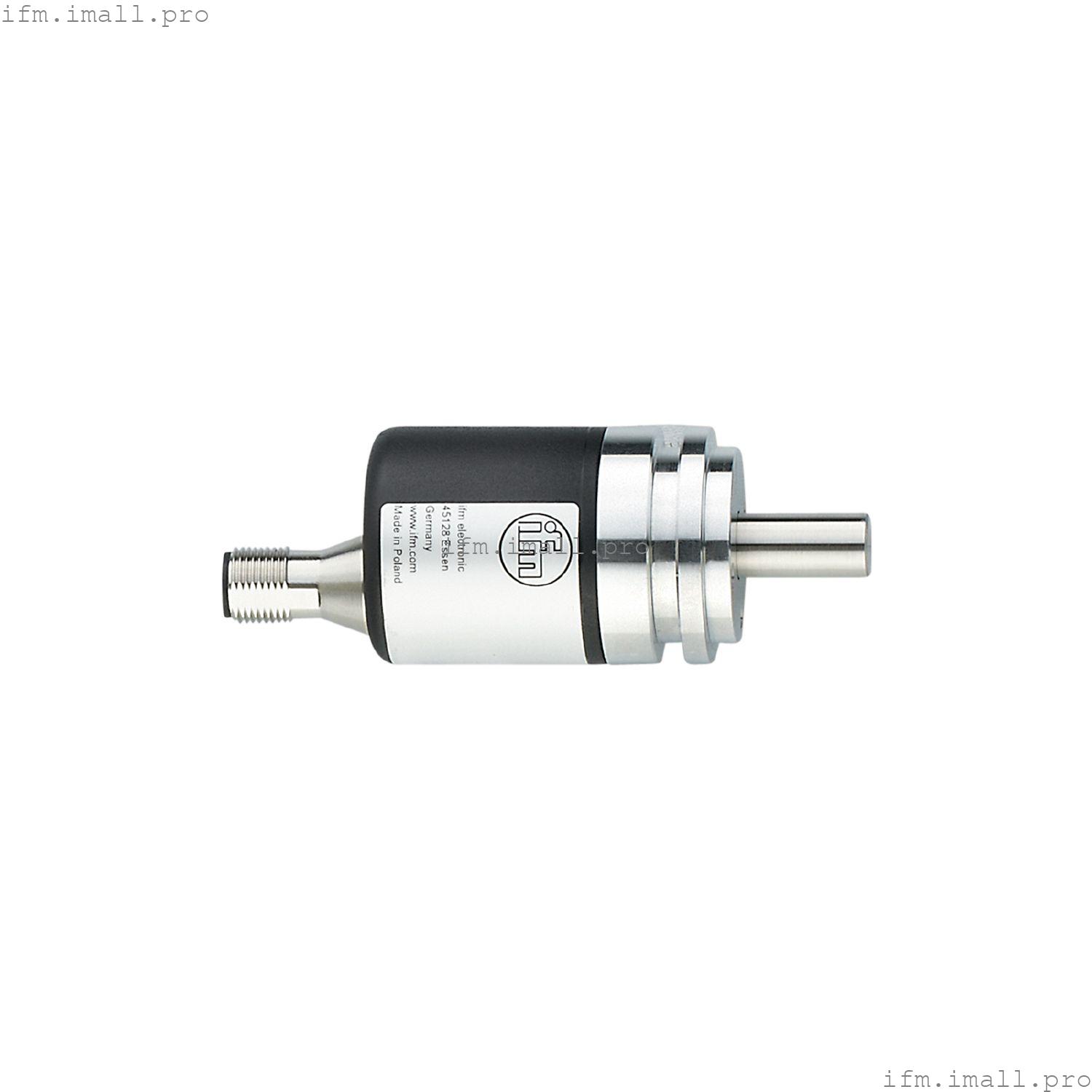

IFM RM9000
RMS0024-C24/US
Абсолютный многооборотный энкодер со сплошным валом
Технические характеристики
Характеристики продукта
| Разрешение | 4096 шагов; 4096 оборотов; 24 бита |
| Коммуникационный интерфейс | CAN |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | многооборотный |
Электрические характеристики
| Рабочее напряжение[В] | 9...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 100; ((10 В постоянного тока); ≤ 50 (24 В постоянного тока)) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Защита от короткого замыкания | да |
| Код | бинарный |
Диапазон измерения/установки
| Разрешение | 4096 шагов; 4096 оборотов; 24 бита |
Точность/отклонения
Программное обеспечение/программирование
| Опции настройки параметров | Параметр CAN; масштабирование; предустановка; Скорость передачи в бодах; направление вращения; идентификатор узла |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| CAN |
|---|
| Протокол | CANopen |
| Заводские настройки | | Скорость передачи данных: 125 Кбит/с | | идентификатор узла: 32 |
|
| Версия | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 240 |
Механические данные
| Вес[г] | 270.9 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 36,5 / L = 100 |
| Материалы | фланец: алюминий; крышка корпуса: сталь с устойчивым к царапинам катодным покрытием |
| Макс. обороты механич.[Об/мин] | 6000 |
| Макс. пусковой момент[Нм] | 0.05 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 180 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 180 |
| Фиксирующий фланец | cинхрофланец |
Дисплеи/элементы управления
| Дисплей | | Предоперационный режим | Светодиод, зеленый | | Режим работы | Светодиод, мигающий зеленым | | сообщение об ошибке | Светодиод, мигающий красным |
|
Электрическое подключение
| Разъем: 1 x M12, осевой; кодировка: A |
