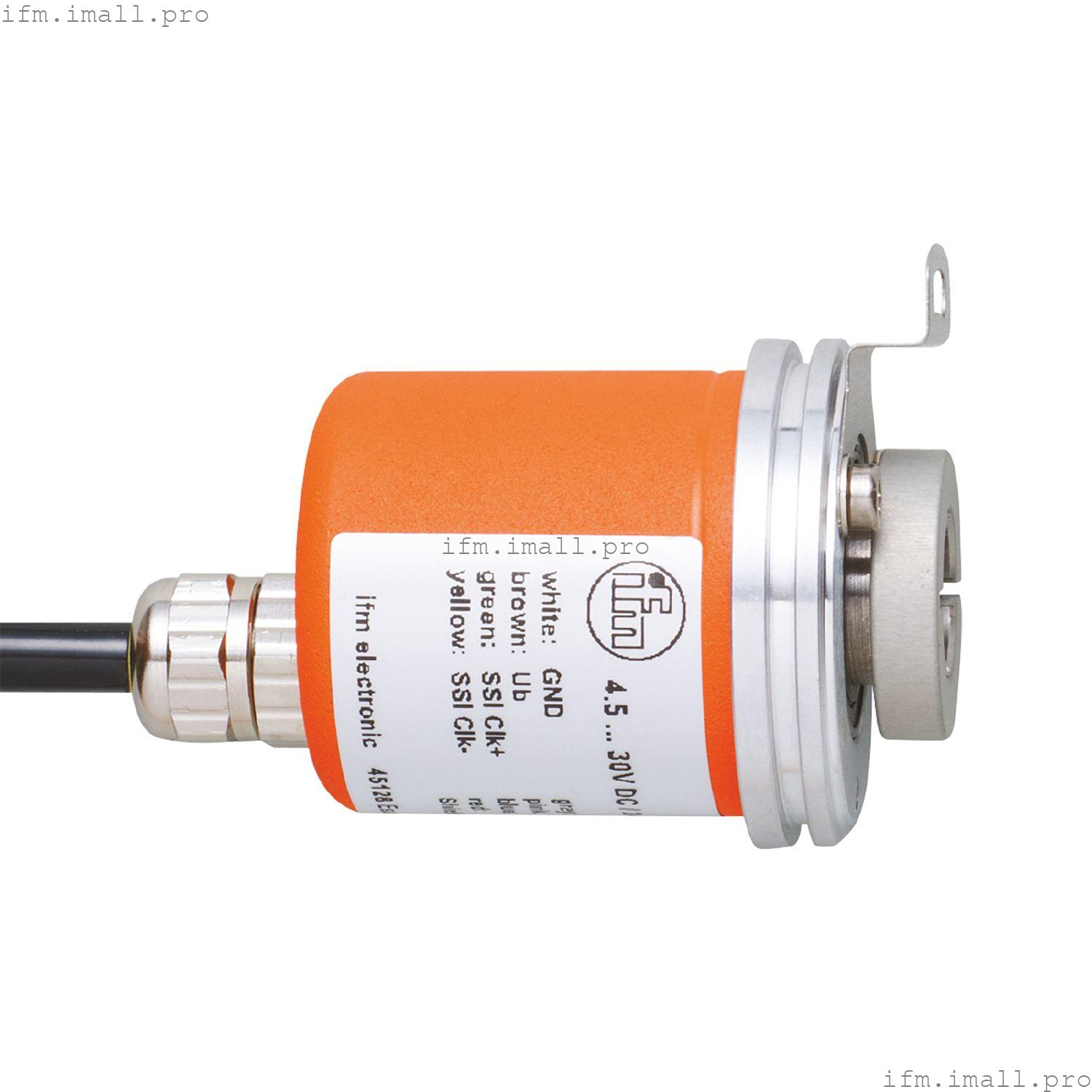

IFM RM8003
RMS4096-S24/L2U
Абсолютный многооборотный энкодер с полым валом
- Для точного измерения положения, скорости, углового и линейного измерения
- Прямой вывод значений через интерфейс SSI
- Прочный корпус для использования в жестких промышленных условиях
- Высокая ударопрочность и вибростойкость
- Легкая проводка и программирование
Технические характеристики
Характеристики продукта
| Разрешение | разрешение 4096; 4096 оборотов; 24 бита |
| Коммуникационный интерфейс | Интерфейс передачи данных SSI |
| Конструкция вала | полый вал, открытый с одной стороны |
| Диаметр вала[мм] | 12 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | многооборотный |
Электрические характеристики
| Рабочее напряжение[В] | 4,5...30 постоянного тока |
| Потребляемый ток[мА] | < 30 |
Входы
| Входные данные | изменение направления вращения; сброс на ноль |
Выходы
| Код | Серый код; (значения кода увеличиваются при повороте по часовой стрелке (видно на валу)) |
| Кодовый сигнал | Тактовый вход; сигналы, совместимые с TTL; часы и тактовая частота (inv.) от драйверов к RS 422; вывод данных; синхронный последовательный; сигналы, данные, совместимые с TTL (inv.) |
Диапазон измерения/установки
| Разрешение | разрешение 4096; 4096 оборотов; 24 бита |
Интерфейсы
| Коммуникационный интерфейс | Интерфейс передачи данных SSI |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 98 |
| Защита | IP 65; (на корпусе: IP 65; на валу: IP 64) |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 350 |
Механические данные
| Вес[г] | 336.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 36,5 / L = 67 |
| Материалы | фланец: алюминий; корпус: сталь с порошковым покрытием |
| Макс. обороты механич.[Об/мин] | 12000 |
| Макс. пусковой момент[Нм] | 0.03 |
| Опорная температура крутящего момента[°C] | 25 |
| Конструкция вала | полый вал, открытый с одной стороны |
| Диаметр вала[мм] | 12 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 110 |
| Фиксирующий фланец | Ø 36,5 мм |
Примечания
| Замечания | | Не подключенные провода / контакты (n.c.) использовать запрещается. |
|
Электрическое подключение
| Кабель: 2 м, PUR; Максимальная длина кабеля: 100 м; осевой |
