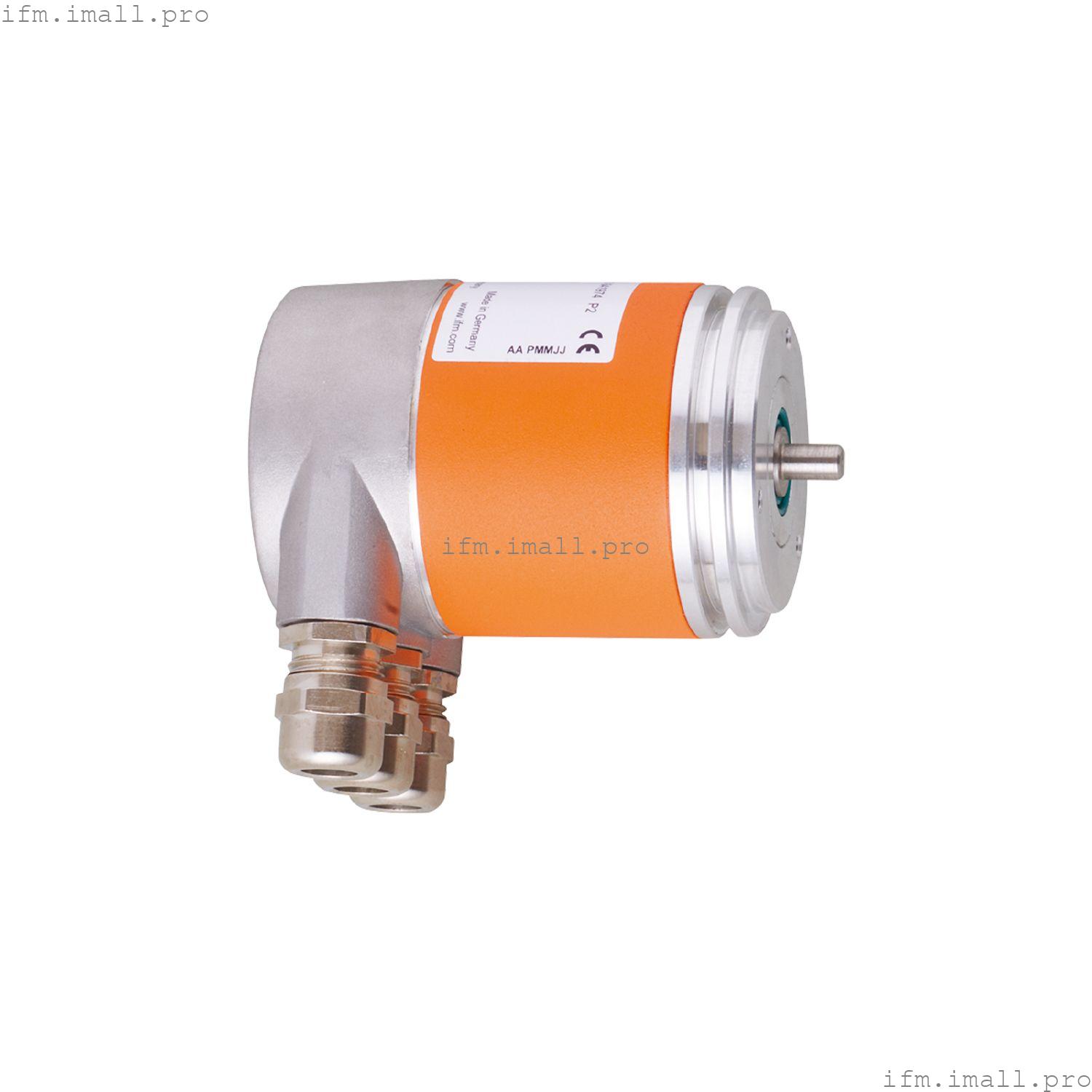

IFM RM7011
RMS0025-C24/E
Абсолютный многооборотный энкодер со сплошным валом
- Для точного измерения положения, скорости, углового и линейного измерения
- Прямой вывод значений через интерфейс CANopen
- Прочный корпус для использования в жестких промышленных условиях
- Высокая ударопрочность и вибростойкость
- Легкая проводка и программирование
Технические характеристики
Характеристики продукта
| Разрешение | 8192 шага; 4096 оборотов; 25 бит |
| Коммуникационный интерфейс | CAN |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | многооборотный |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | 230; ((10 В постоянного тока); 100 (24 В постоянного тока)) |
| Защита от обратной полярности | да |
Выходы
Диапазон измерения/установки
| Разрешение | 8192 шага; 4096 оборотов; 25 бит |
Программное обеспечение/программирование
| Опции настройки параметров | Параметр CAN; масштабирование; предустановка; Скорость передачи в бодах; направление вращения; идентификатор узла |
| Адресация | переключатель выбора адреса; 0...126 |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| CAN |
|---|
| Протокол | CANopen |
| Заводские настройки | | Скорость передачи данных: 125 Кбит/с | | идентификатор узла: 32 |
|
| Версия | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 98 |
| Защита | IP 65; (на корпусе: IP 65; на валу: IP 64) |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 13 |
Механические данные
| Вес[г] | 567.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58 / L = 94 |
| Материалы | алюминий |
| Макс. обороты механич.[Об/мин] | 6000 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 6 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 110 |
| Фиксирующий фланец | cинхрофланец |
Дисплеи/элементы управления
| Дисплей | | Предоперационный режим | Светодиод, мигающий зеленым | | Режим работы | Светодиод, зеленый | | сообщение об ошибке | Светодиод, мигающий красным |
|
Электрическое подключение
| клеммная колодка в клеммной камере: |
