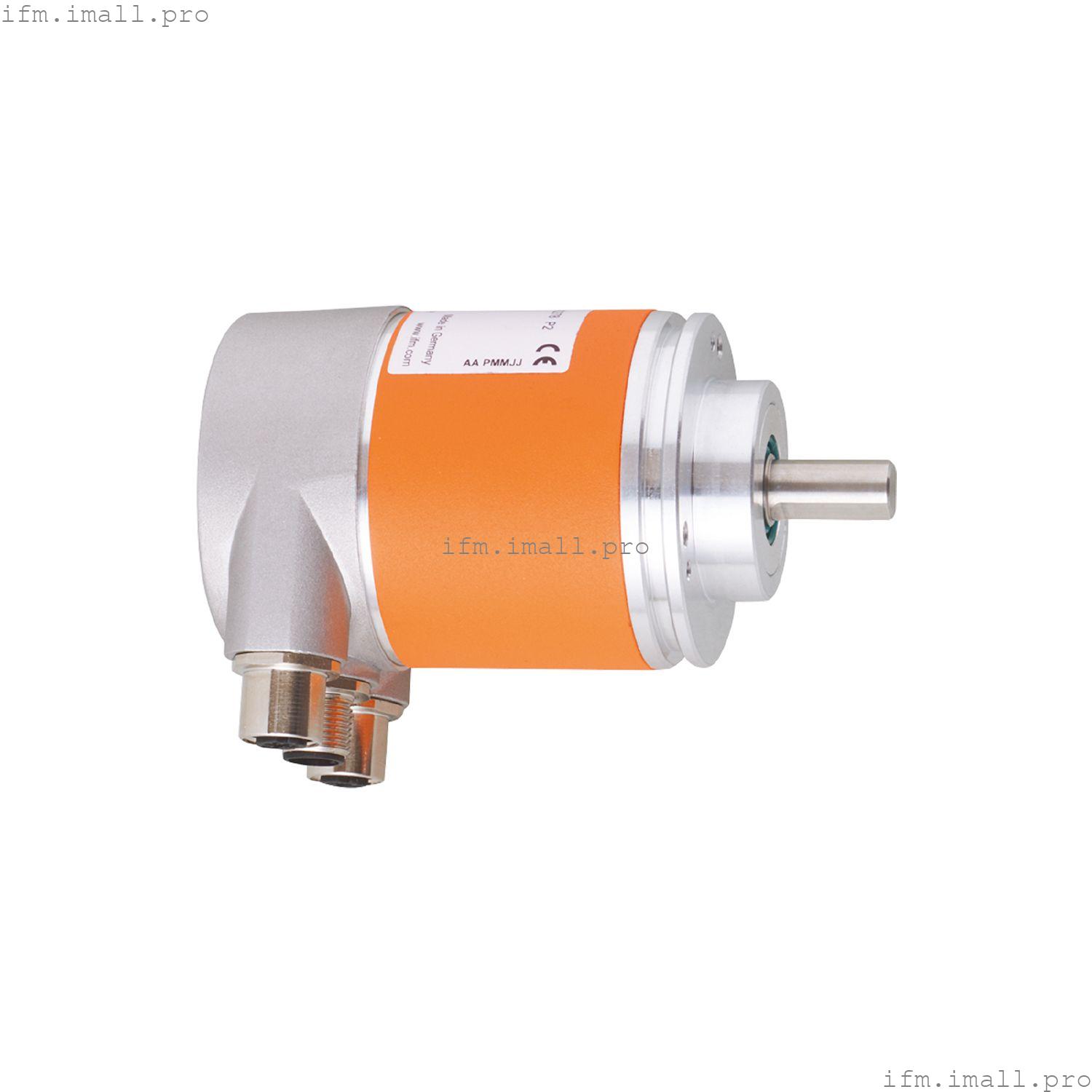

IFM RM3011
RMV10FRU41312bPRN
Абсолютный многооборотный энкодер со сплошным валом
- Для точного измерения положения, скорости, углового и линейного измерения
- Прямой вывод значений через интерфейс PROFINET
- Прочный корпус для использования в жестких промышленных условиях
- Высокая ударопрочность и вибростойкость
- Легкая проводка и программирование
Технические характеристики
Характеристики продукта
| Разрешение | 8192 шага; 4096 оборотов; 25 бит |
| Коммуникационный интерфейс | ProfiNet-IO;PROFINET профиль энкодера V4.2 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | многооборотный |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | 100; ((24 В)) |
| Защита от обратной полярности | да |
Выходы
| Защита от короткого замыкания | да |
| Код | бинарный |
Диапазон измерения/установки
| Разрешение | 8192 шага; 4096 оборотов; 25 бит |
Точность/отклонения
| 14 - 16 бит |
|---|
| Точность[°] | 0.0439 |
Программное обеспечение/программирование
| Опции настройки параметров | разрешение на оборот; общее разрешение; направление вращения; предустановленное значение; предоставление значения скорости; IP-адрес; MRP; MRPD; ось вращения |
| Адресация | Программное обеспечение |
Интерфейсы
| Коммуникационный интерфейс | ProfiNet-IO;PROFINET профиль энкодера V4.2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 98; (конденсация недопустима) |
| Защита | IP 67; (на корпусе: IP 67; на валу: IP 67) |
Испытания/сертификаты
| Ударопрочность | | DIN EN 60068-2-27 | 100 g (6 мс) / полусинусоидальный |
|
| Постоянная ударопрочность | | DIN EN 60068-2-29 | 10 g (16 мс) / полусинусоидальный |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (20...1000 Гц) |
|
| MTTF[годы] | 95 |
Механические данные
| Вес[г] | 558 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58 / L = 110 |
| Материалы | алюминий |
| Макс. обороты механич.[Об/мин] | 3000 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 110 |
| Фиксирующий фланец | зажимной фланец |
Электрическое подключение - Ethernet
| Разъем: 1 x M12; кодировка: D |
Электрическое подключение - питание
| Разъем: 1 x M12; кодировка: A |
