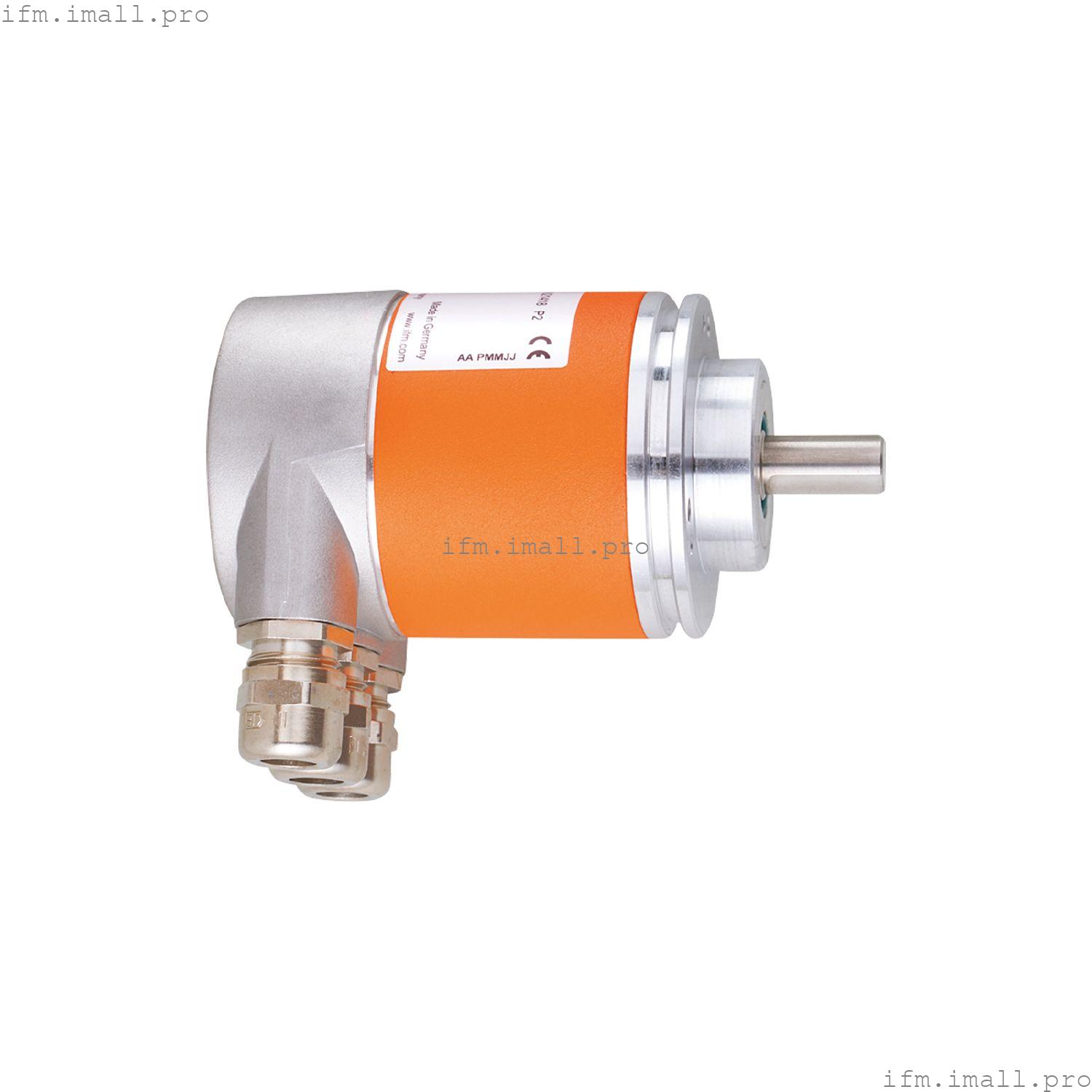

IFM RM3007
RMK0025-E24/E
Абсолютный многооборотный энкодер со сплошным валом
- Для точного измерения положения, скорости, углового и линейного измерения
- Прямой вывод значений через интерфейс PROFIBUS
- Прочный корпус для использования в жестких промышленных условиях
- Высокая ударопрочность и вибростойкость
- Легкая проводка и программирование
Технические характеристики
Характеристики продукта
| Разрешение | 8192 шага; 4096 оборотов; 25 бит |
| Коммуникационный интерфейс | Profibus DP |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
Применение
| Принцип действия | абсолютный |
| Тип вращения | многооборотный |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | 100; ((24 В)) |
| Защита от обратной полярности | да |
Выходы
Диапазон измерения/установки
| Разрешение | 8192 шага; 4096 оборотов; 25 бит |
Программное обеспечение/программирование
| Опции настройки параметров | направление отсчета кодовых значений; Разрешение; нулевая точка; концевые переключатели HI и LO; индикатор движения; разделение многооборотного /однооборотного |
| диагностические функции | сигналы тревоги; предупреждения; состояние; серийный номер энкодера |
| Адресация | переключатель выбора адреса; 0...126 |
Интерфейсы
| Коммуникационный интерфейс | Profibus DP |
| Profibus DP |
|---|
| Стандарт передачи | DPV2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 98 |
| Защита | IP 67; (на корпусе: IP 67; на валу: IP 67) |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 13.5 |
Механические данные
| Вес[г] | 596 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 58 / L = 110 |
| Материалы | алюминий |
| Макс. обороты механич.[Об/мин] | 12000 |
| Конструкция вала | сплошной вал |
| Диаметр вала[мм] | 10 |
| Материал вала | |
| Макс. нагрузка вала осевая (на конце вала)[Н] | 40 |
| Макс. нагрузка вала радиальная (на конце вала)[Н] | 110 |
| Фиксирующий фланец | зажимной фланец |
Электрическое подключение
| клеммная колодка в клеммной камере: |
