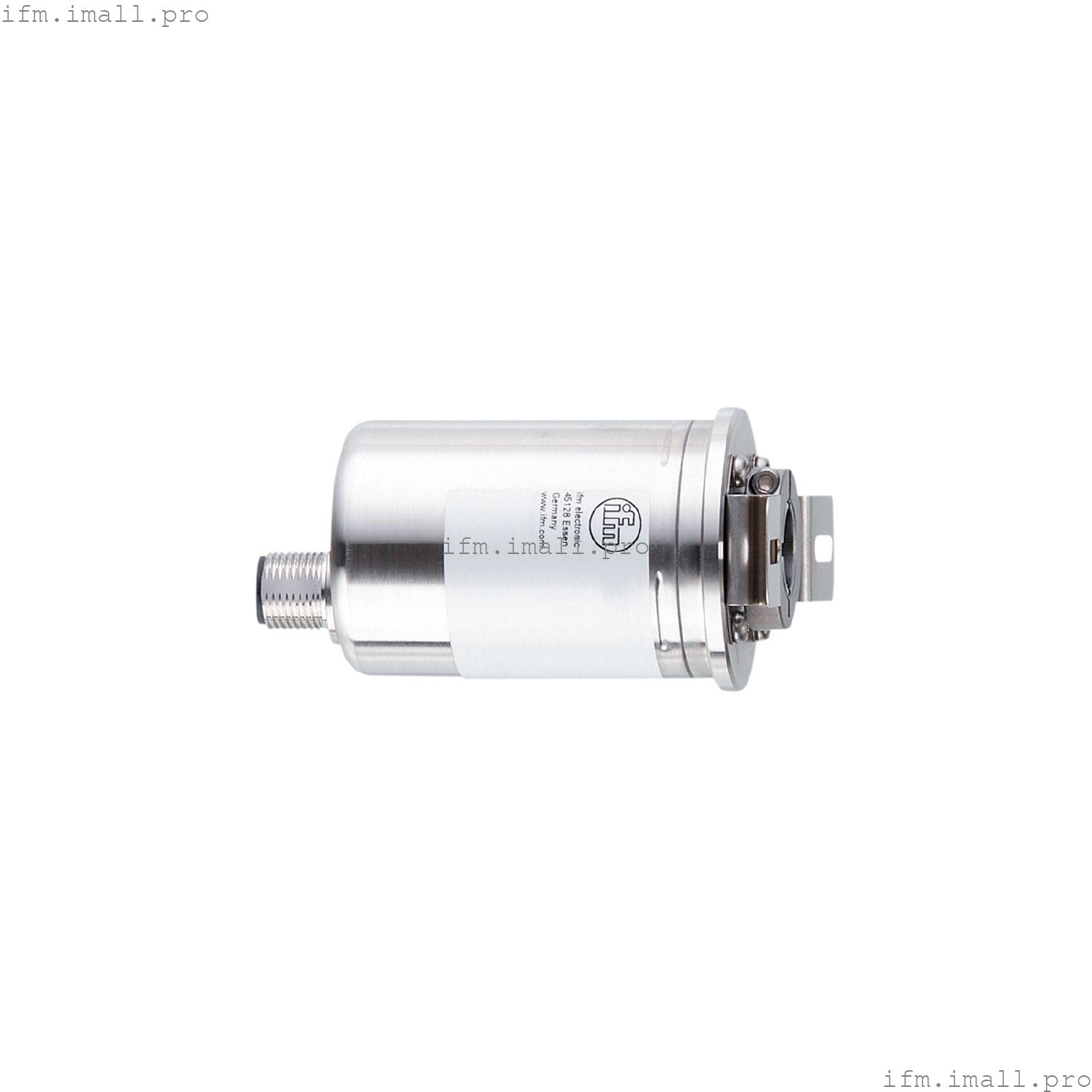

IFM RA3110
INCREMENTAL ENCODER
Инкрементный энкодер с полым валом
- Определенная последовательность импульсов для надежного определения скоростей вращения
- Высокая ударопрочность и вибростойкость благодаря принципу магнитного зондирования
- Разрешение свободно программируется от 1 до 10 000
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Разрешение | 1...10000; (параметризуемый; Заводская настройка: 1024) разрешение |
| Коммуникационный интерфейс | IO-Link |
| Конструкция вала | полый вал, открытый с одной стороны |
| Диаметр вала[мм] | 12 |
Применение
| Принцип действия | инкрементный |
| Тип вращения | инкрементный / однооборотный |
| Система обнаружения | магнит. |
Электрические характеристики
| Рабочее напряжение[В] | 4,75...30 постоянного тока |
| Потребляемый ток[мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 500 |
| Макс. обороты электрич.[Об/мин] | 6000 |
Выходы
| Электрическое исполнение | HTL/TTL |
| Частота переключения[кГц] | 1000 |
| Заводская настройка | | Выходная функция: HTL (50 мА) |
|
| Защита от короткого замыкания | да |
| Разность фаз A и B[°] | 90 |
Диапазон измерения/установки
| Разрешение | 1...10000; (параметризуемый; Заводская настройка: 1024) разрешение |
Точность/отклонения
Программное обеспечение/программирование
| Опции настройки параметров | Разрешение; направление вращения; HTL; TTL |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Режим SIO | да |
| Мин. время цикла процесса[мс] | 2.3 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 95; (конденсация недопустима) |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| Устойчивость к вибрации | |
| Ударопрочность | | DIN EN 60068-2-27 | 200 г 11 мс |
|
| Постоянная ударопрочность | | DIN EN 60068-2-29 | 20 г / 10...1000 Гц |
|
| Устойчивость к вибрации | |
| MTTF[годы] | 292 |
Механические данные
| Вес[г] | 372.9 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 42 / L = 79,5 |
| Материалы | фланец: нержавеющая сталь (316L/1.4404); корпус: нержавеющая сталь (316L/1.4404) |
| Момент затяжки[Нм] | < 0.7; (Крепежный винт) |
| Макс. обороты механич.[Об/мин] | 6000 |
| Макс. пусковой момент[Нм] | 0.05 |
| Опорная температура крутящего момента[°C] | 20 |
| Конструкция вала | полый вал, открытый с одной стороны |
| Диаметр вала[мм] | 12 |
| Материал вала | | нержавеющая сталь (440B/1.4112) |
|
| Глубина установки вала[мм] | 22 |
| Макс. осевое смещение вала[мм] | 0,5 |
| Фиксирующий фланец | Ø 42 мм |
Электрическое подключение
| IO-Link | Соединитель: 1 x M12, осевой; кодировка: A; Литой корпус: нержавеющая сталь (316 / 1.4401) |
