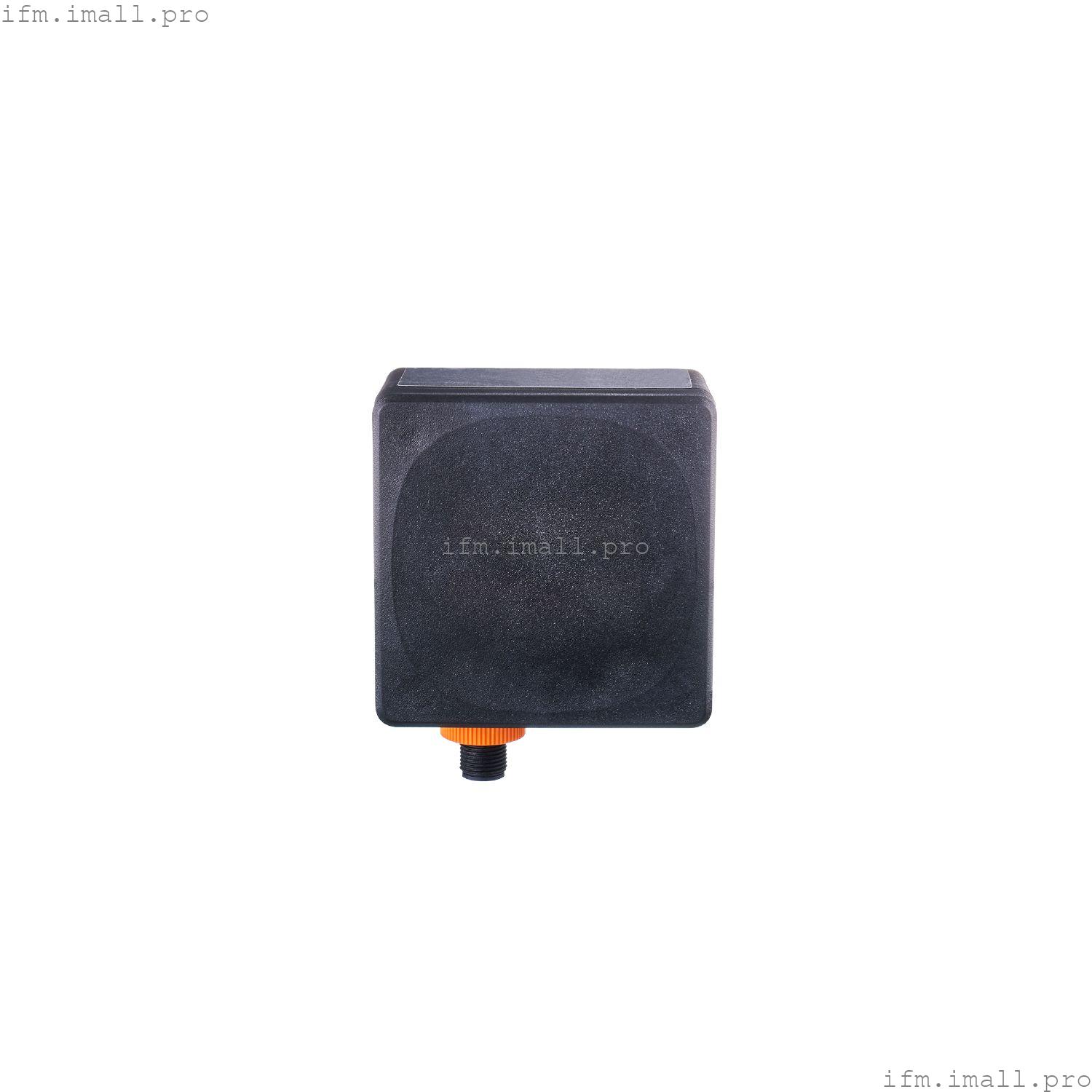

IFM R2D201
R2DBAOOKG/US/CAN
Радарный датчик зоны
- Угловое разрешение для точного вывода координат положения
- Надежные измерения даже при осадках, тумане, пыли и грязи
- вывод 3D-облака точек
- Режимы работы могут быть установлены в соответствии с конкретным применением
- Интуитивная настройка и визуализация измеренных данных с помощью программного обеспечения ifm Vision Assistant
Технические характеристики
Характеристики продукта
| Коммуникационный интерфейс | CAN |
| Корпус | прямоугольный |
| Размеры[мм] | 80 x 80 x 45 |
Применение
| Одобрение радиосвязи для | ЕС/ RED; США; Канада; Великобритания; Австралия; Чили; Мексика; Намибия; Новая Зеландия; Южная Африка |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 9 ... 32 постоянного тока; (к SELV/ PELV; цепи с ограниченным энергопотреблением в соответствии с IEC / UL 61010-1, 3-е изд. кл. 9.4) |
| Потребляемый ток[мА] | < 300; (среднее значение: 150 мА) |
| Потребляемая мощность[Вт] | 9; (максимум) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 1000 |
| Рабочая частота [ГГц] | |
| Спектральная плотность максимальной излучаемой средней мощности EIRP [дБм/МГц] | |
| Пиковая мощность излучения EIRP [дБм] | |
Зона обнаружения
| Диапазон[м] | 0,1...50; (относится к E23014) |
| Угол раскрытия цилиндрический[°] | | горизонтальн. | 140 | | вертикальн. | 30 |
|
| Примечание | статические объекты в диапазоне < 1 м не обнаруживаются стабильно в режиме зоны |
Диапазон измерения/установки
| Диапазон измерения[м] | 0,1...50; (см. диаграмму:) |
| Частота дискретизации[Гц] | 20 |
Программное обеспечение/программирование
| Опции настройки параметров | через ПК с ifm Vision Assistant |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| Скорость передачи | 250 (125...1000) кбод |
| Протокол | SAE J1939 |
| Заводские настройки | | Скорость передачи в бодах: 250 | | адрес устройства (ECU): 126 | | Интерфейс UDS: 1000 кбод |
|
| Тип использования | настройка параметров; передача данных |
| Примечание | | Для получения дополнительной информации, пожалуйста, обратитесь к руководству по программному обеспечению, доступному в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (с установленными разъемами или защитными колпачками) |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | DIN EN 61000-4-3 Высокочастотное излучение | 10 В/м | | Взрыв по DIN EN 61000-4-4 | 2 кВ | | DIN EN 61000-4-6 ВЧ провод. | 10 В | | DIN EN 61000-6-2 | невосприимчивость / промышленные среды | | EN 55032 Эмиссия | Класс А |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-6 Fc | 10 g, 10 циклов частоты, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | DIN EN 60068-2-27 Ea | 50 g 11 мс полусинусоидальный; по 10 ударов в каждом направлении вдоль 3 координатных осей |
|
| Постоянная ударопрочность | | DIN EN 60068-2-29 Eb | 40 g 6 мс полусинусоидальный; по 4000 ударов в каждом направлении вдоль 3 координатных осей |
|
| Быстрое изменение температуры | | DIN EN 60068-2-14 Na | TA = -40°C; TB = 85°C; t1 = 30 мин; t2 = < 30 с; 300 циклов |
|
| Испытание солевым аэрозолем | | DIN EN 60068-2-11 Ka | 8 циклов тестирования |
|
| Электробезопасность | | DIN EN 61010-2-201 | поражение электрическим током / электроснабжение только по цепям SELV/PELV |
|
| MTTF[годы] | 56 |
| Одобрение UL | | Ta | -40...65 °C | | Номер файла UL | E205959 |
|
Механические данные
| Вес[г] | 428.3 |
| Корпус | прямоугольный |
| Монтаж | невыступающий монтаж |
| Размеры[мм] | 80 x 80 x 45 |
| Материалы | корпус: PA; обтекатель: PEI; Уплотнение: HNBR |
Дисплеи/элементы управления
| Дисплей | | работа | 1x LED, зеленый | | ошибки | 1x LED, красный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A |
Другие данные
| Режим работы |
Стандартный |
Большая дальность действия, высокая скорость |
| максимальное расстояние |
0,1...20 м |
0,25...35 м |
| разрешение по расстоянию |
100 мм |
350 мм |
| горизонтальное угловое разрешение (по азимуту ) |
10 ° |
10 ° |
| точность определения расстояния |
± 5 мм |
± 15 мм |
| максимальная скорость |
± 6 м/с |
± 15 м/с |
| разрешение по скорости |
± 0,20 м/с |
± 0,38 м/с |
| точность скорости |
± 0,01 м/с |
± 0,04 м/с |
| Частота дискретизации |
20 Гц |
20 Гц |
| расстояние |
относится к E23013 |
| Разрешение |
для обнаружения двух объектов одинакового размера |
| Точность |
для сильной, точечной цели |
