IFM QZ9100
moneo Starterkit
Аппаратный пакет для простого запуска и тестирования решения мониторинга состояния
- Пакет оборудования, содержащий все компоненты, необходимые для решений мониторинга состояния
- Контроль состояния двигателей вентиляторов, насосов и других простых машин
- Автономное решение для мониторинга состояния
- Можно расширить и интегрировать в ИТ-инфраструктуру компании в любое время
Технические характеристики
Применение

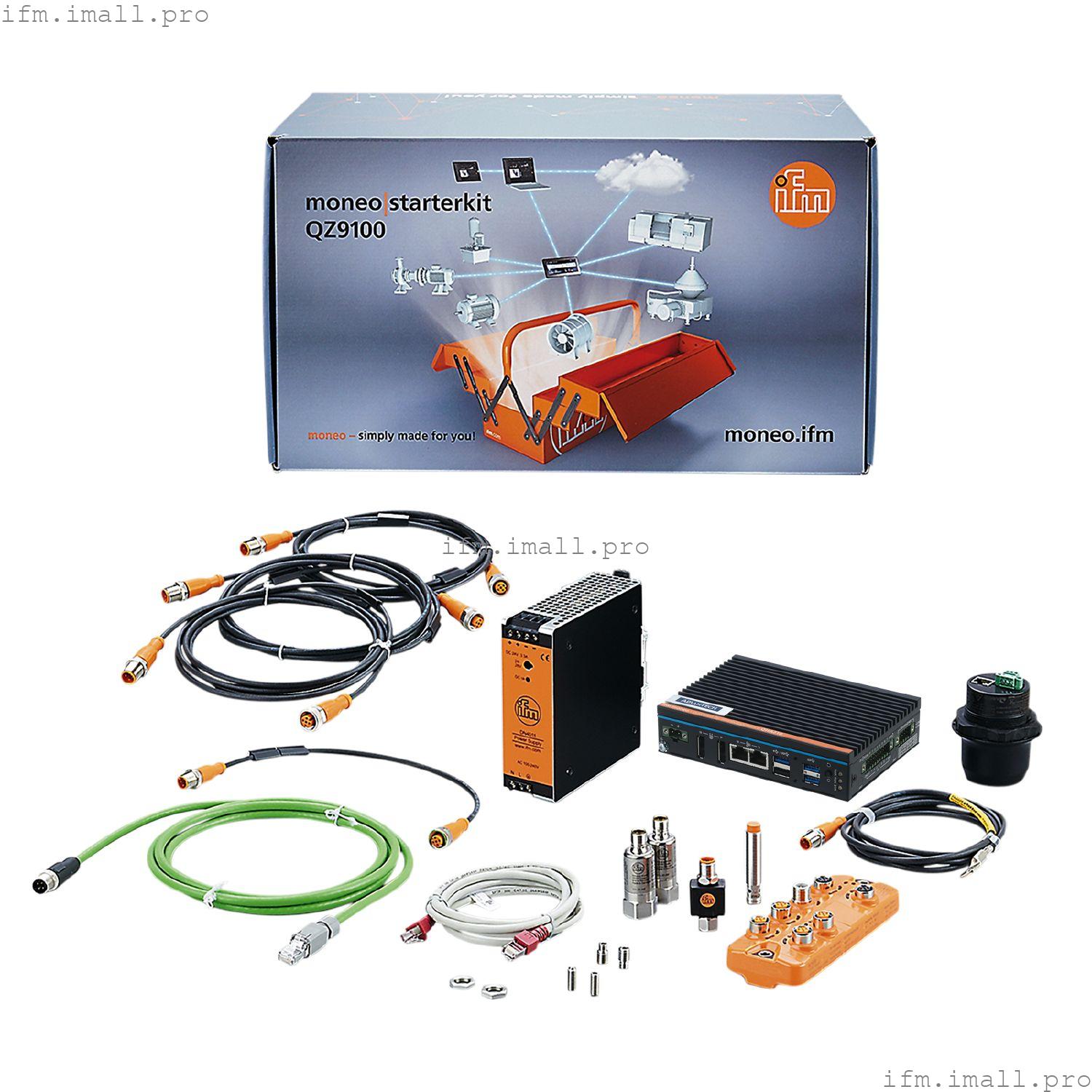

| Компоненты | | прибор moneo; 1 x 35x105x150, предварительно установленный moneo, QHA210 | | Точка доступа Wi-Fi; 1 x Ø 68/ L = 74, ZB0878 | | Датчик вибрации; 2 x Ø 22/ L = 63,5, VVB001 | | Источник питания с переключаемым режимом 24 В постоянного тока; 1 x 124 x 40 x 122,5, DN4011 | | Кабельный датчик температуры с крепящимся на болтах датчиком; 1 x 12 x 8,7 x 51, TS2229 | | Преобразователь измеряемого сигнала для датчиков температуры; 1 x 52 x 25 x 18, TP3231 | | IO-Link master with IoT interface; 1 x 152 x 59,3 x 38,4, AL1350 | | Датчик скорости; 1 x M12 x 1 / L = 60, DI5028 | | Соединительный кабель Ethernet; 1 x 2 м, E12090 | | Соединительный кабель Ethernet; 1 x 2 м, EC2080 | | Соединительный кабель; 3 x 2 м, EVC013 | | Соединительный кабель; 1 x 0,3 м, EVC010 | | Соединительный кабель с розеткой; 1 x 2 м, EVC001 |
|
| Применение | | Контроль состояния двигателей вентиляторов, насосов и других простых машин |
|
| Описание контента | | совпадающие компоненты вкл. электропроводку, блок питания и соединение WiFi | | с датчиками вибрации, датчиком скорости, датчиком температуры, IO-Link master (4-полосный) | | вкл. аппаратное обеспечение как центральный пункт сбора и обработки данных |
|
| Совместимость | | может быть интегрирован в ИТ-инфраструктуру компании и масштабирован в любое время без специальных знаний |
|
| Управление данными | | температура обмотки двигателя | | измерение скорости | | эффективное значение виброскорости (vRMS) | | эффективное значение ускорения (a-RMS) | | Отношение максимального значения к эффективному значению ускорения (коэффициент амплитуды) | | максимальное значение ускорения (a-Пиковое) |
|
Выходы
| Количество видеовыходов | 2; (DisplayPort) |
Программное обеспечение/программирование
| Язык | Немецкий; Английский; Французский; Итальянский; Испанский; Португальский; Китайский; Японский; Корейский; Русский |
| Операционная система | Debian Linux 10 |
Системные требования
| Веб - браузер | Google Chrome; Mozilla Firefox; (поддерживаемые версии: см. Текущие примечания к выпуску) |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; USB |
| Количество интерфейсов Ethernet | 2; (ГБит) |
| Количество USB-интерфейсов | 4; (3 x USB 3.0; 1 x USB 2.0 типа A) |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -20...60 |
| Макс. относительная влажность воздуха[%] | 95; (при температуре 40 °C без конденсации) |
| Защита | IP 40 |
Испытания/сертификаты
| Ударопрочность | |
| Устойчивость к вибрации | | IEC 60068-2-6 | 4 Гр / 5...500 Гц |
|
Механические данные
| Вес[г] | 8670 |
| Размеры[мм] | 35 x 105 x 150 |
Аппаратное обеспечение
| Процессор | Четырехъядерный процессор Intel Atom E3940 |
| TPM chip | V 2.0 |
| BIOS | AMI UEFI (128 Мбит) |
| RAM | 8 ГБ |
| Массовое хранилище | 256 GB SSD |
Примечания
| Примечания | продается только в сочетании с лицензионным пакетом QM9101 или QM9111 |
| Количество в упаковке | 1 шт. |
