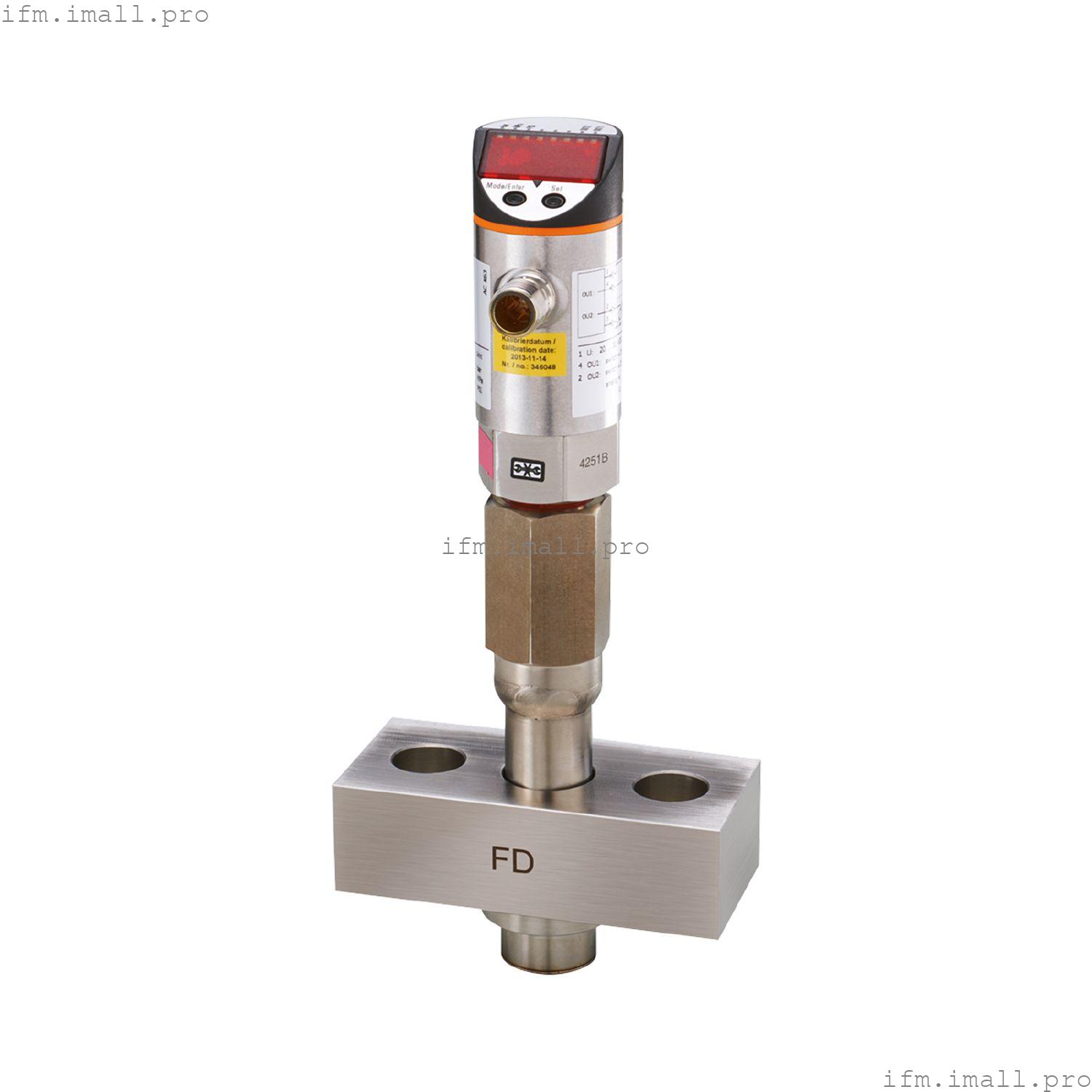

IFM PY9970
PY-400-SDD24-KFPKG/US/ /N
Датчик давления с дисплеем
- Подходит для использования в процессах гомогенизации
- Интуитивное, удобное для пользователя управление
- Аналоговый выход и коммутационный выход для функции сигнализации
- Встроенный, четко читаемый дисплей
- С долговременной стабильностью благодаря высокой защите от перегрузки
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 400 бар | 0 ... 5800 psi | 0...40 МПа |
|
| Технологическое подключение | подключение гомогенизатора |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| Условно подходит для | Для газообразных сред максимальное давление ограничено. 25 бар. |
| температура среды[°C] | -10...140 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 20...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 65 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | < 170 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый 1:4) |
| Макс. нагрузка[Ом] | (Ub - 10 В) / 20 мА |
| Аналоговый выход напряжения[В] | 0...10; (масштабируемый 1:4) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 400 бар | 0 ... 5800 psi | 0...40 МПа |
|
| Заданное значение SP | | 4... 400 бар | 60... 5800 psi | 0,4...40 МПа |
|
| Точка сброса rP | | 2...398 бар | 30 ...5770 psi | 0,2...39,8 МПа |
|
| Аналоговая начальная точка | | 0... 160 бар | 0...2320 psi | 0...16 МПа |
|
| Аналоговая конечная точка | | 100... 400 бар | 1450 ... 5800 psi | 10...40 МПа |
|
| В шагах | |
| Заводская настройка | | SP1 = 100 бар | rP1 = 92 бар | | SP2 = 300 бар | rP2 = 292 бар | | ASP = 0 бар | AEP = 400 бар |
|
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 1,0 |
| Повторяемость[% диапазона] | < ± 0,25; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 1,0 |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,3; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,3; (0...80 °C) |
Время отклика
| Время отклика[мс] | < 3 |
| Значение процесса демпфирования dAP[с] | 0...4 |
| Демпфирование для аналогового выхода dAA[с] | 0...4 |
| Макс. время отклика аналогового выхода[мс] | 3 |
Программное обеспечение/программирование
| Опции настройки параметров | нулевая точка; промежуток |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5/1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 173.33 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 1588.5 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 201,5 |
| Материалы | нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); PC; PBT; PEI; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь |
| Циклов сжатия мин. | 1 миллион |
| Технологическое подключение | подключение гомогенизатора |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
