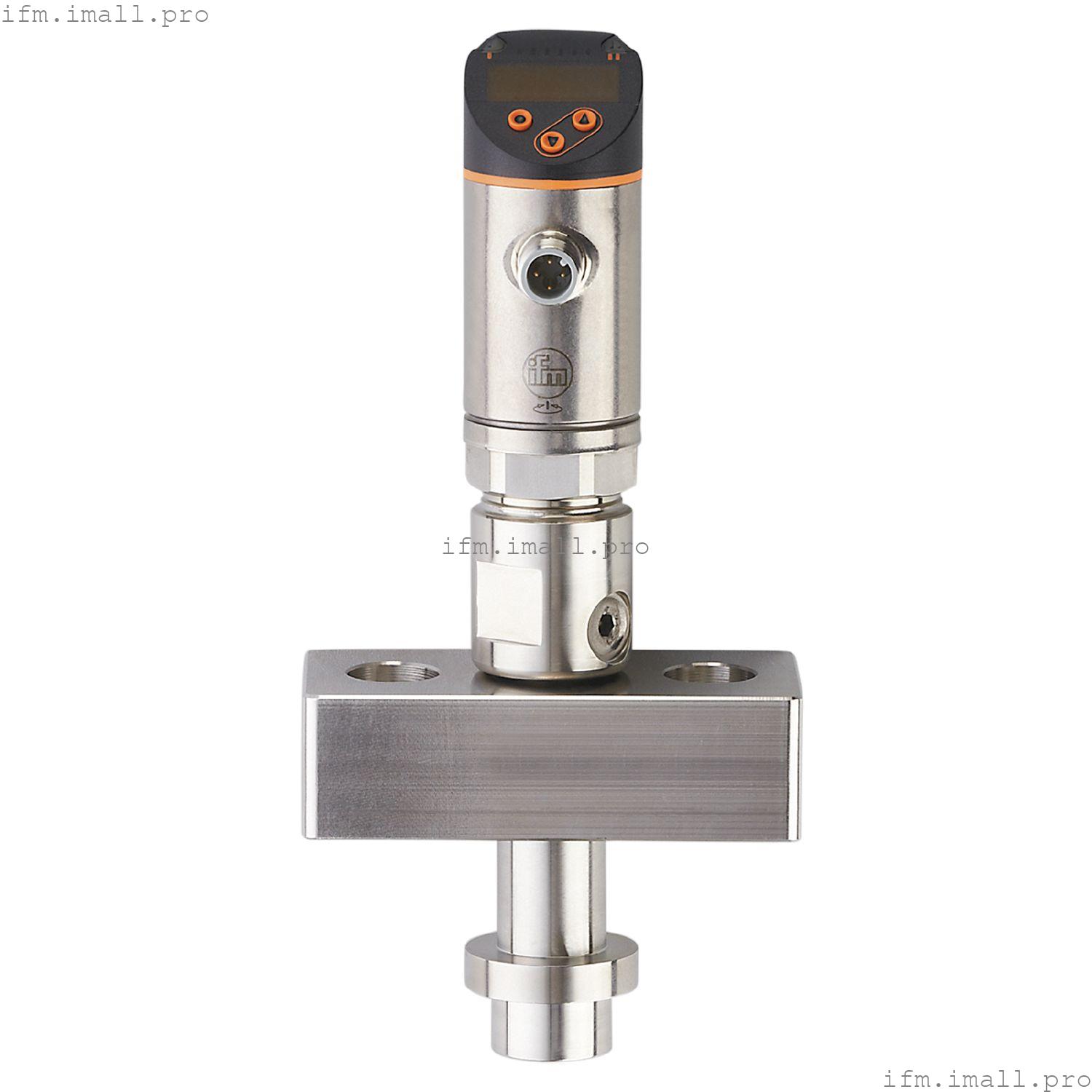

IFM PY9170
PN-600-SE MFRKG/US/ /
Датчик давления с дисплеем
- Подходит для использования в процессах гомогенизации
- Программируемый коммутационный выход с IO-Link и масштабируемый аналоговый выход
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- Технологическое соединение можно вращать для оптимального выравнивания
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 600 бар | 0 ... 8700 psi | 0...60 МПа |
|
| Технологическое подключение | подключение гомогенизатора |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | мембранное уплотнение |
| Применение | возможность скрытого монтажа для пищевой промышленности и производства напитков |
| Среда | жидкости и газы |
| температура среды[°C] | 5...90; (более подробную информацию смотрите в разделе Диаграммы и графики) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Примечание о номинальном давлении | | учитывайте устойчивость используемых винтов и уплотнений к давлению |
|
| Стойкость к вакууму | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 35 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.3 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | < 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый 1:5) |
| Макс. нагрузка[Ом] | 500 |
| Аналоговый выход напряжения[В] | 0...10; (масштабируемый 1:5) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 600 бар | 0 ... 8700 psi | 0...60 МПа |
|
| Аналоговая начальная точка | | 0...480 бар | 0 ... 6960 psi | 0...48 МПа |
|
| Аналоговая конечная точка | | 120... 600 бар | 1740 ... 8700 psi | 12...60 МПа |
|
| Заводская настройка / CMPT = 2 |
|---|
| Заданное значение SP | | 4... 600 бар | 60 ... 8700 psi | 0,4...60 МПа |
|
| Точка сброса rP | | 1...597 бар | 20 ... 8660 psi | 0,1...59,7 МПа |
|
| Минимальная разница между SP и rP | |
| В шагах | |
| Status_B Высокое разрешение / CMPT = 3 |
|---|
| Заданное значение SP | | 4... 600 бар | 55...8702 psi | 0...60 МПа |
|
| Точка сброса rP | | 1...597 бар | 19...8666 psi | 0...60 МПа |
|
| Минимальная разница между SP и rP | |
| В шагах | |
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,4; (Коэффициент понижения 1:1) |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К; Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 1; (линейность, включая гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,05; (Коэффициент понижения 1:1; каждые 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | 0,2; (5...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | 0,2; (5...80 °C) |
Время отклика
| Время отклика[мс] | < 1.5 |
| Время задержки программируемое dS, dr[с] | 0...50 |
| Значение процесса демпфирования dAP[с] | 0...4 |
| Демпфирование для аналогового выхода dAA[с] | 0...4 |
| Макс. время отклика аналогового выхода[мс] | 3 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; задержка включения / выключения; Демпфирование; Блок индикации; выходной ток / напряжение |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Интеллектуальный датчик - SSP 3.1 | Измерительный Датчик | | Common - I&D | Идентификация и диагностика |
|
| Режим SIO | да |
| Требуемый тип порта master | A; (если вывод 2 не подключен: B) |
| Мин. время цикла процесса[мс] | 3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Status_B Высокое разрешение / CMPT = 3 | 637 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
| Заводская настройка / CMPT = 2 |
|---|
| IO-Link разрешение (давление)[бар] | 0.1 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| давление | 14 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | метка, специфичная для конкретного применения |
| Status_B Высокое разрешение / CMPT = 3 |
|---|
| IO-Link разрешение (давление)[бар] | 0.2 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| давление | 16 | | состояние устройства | 4 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | метка, специфичная для конкретного применения |
Условия эксплуатации
| Температура окружающей среды[°C] | 5...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 10 g (10...2000 Гц) |
|
| MTTF[годы] | 146 |
Механические данные
| Вес[г] | 1444.2 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 197 |
| Материалы | нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (316L/1.4404); нержавеющая сталь (316L/1.4435); PBT+PC-GF30; PBT-GF20; PC |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4435) |
| Циклов сжатия мин. | 60 миллионов |
| Технологическое подключение | подключение гомогенизатора |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета (бар, psi, МПа) | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, красный / зеленый, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
