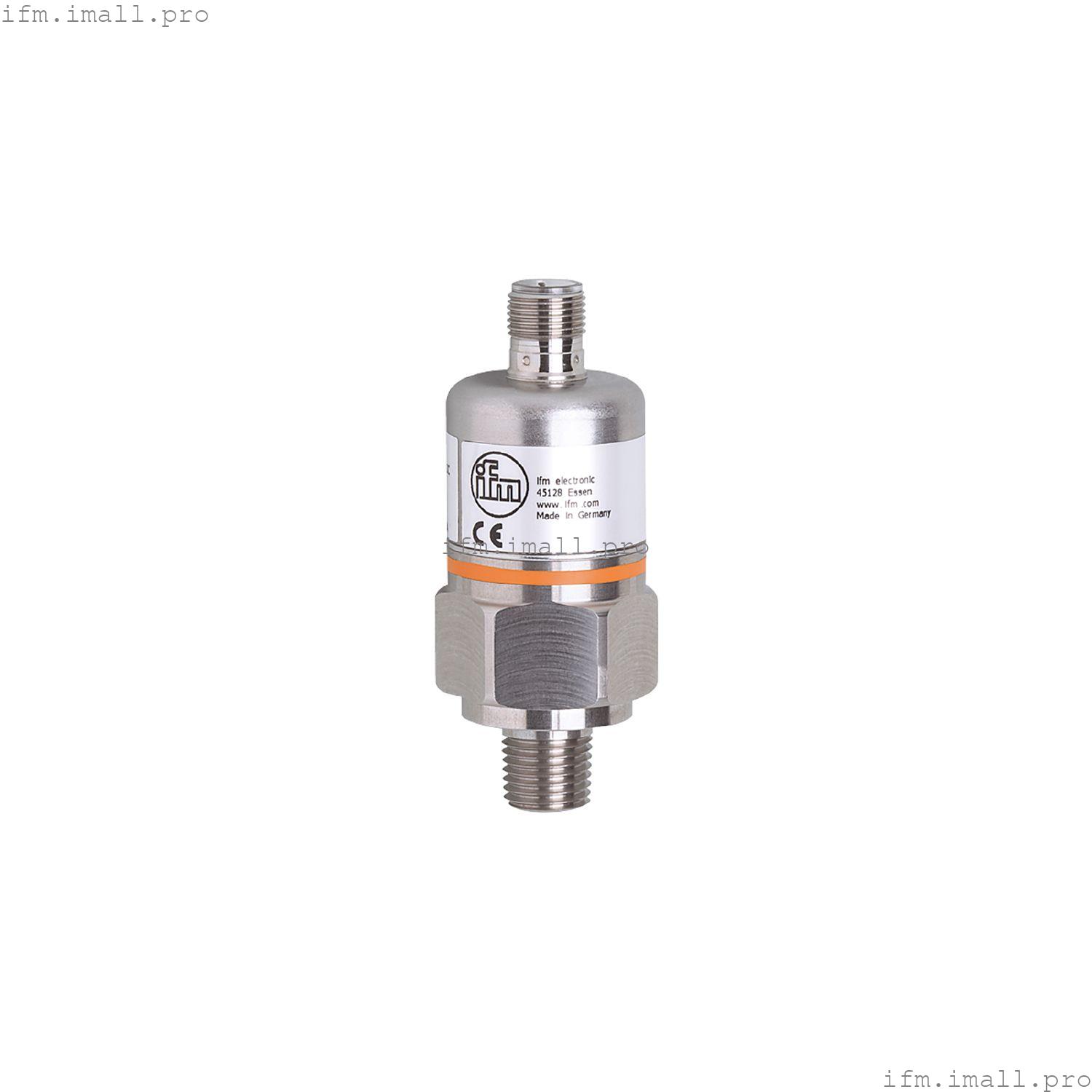

IFM PX3111
PA-300PSBN14-A-ZVG/US/ /V
Преобразователь давления с керамической измерительной ячейкой
- Надежное обнаружение давления в системе в промышленных и мобильных решениях
- Точный аналоговый выход
- С долговременной стабильностью благодаря высокой защите от перегрузки
- Срок службы более 100 миллионов циклов давления
- Высокая ударопрочность и вибростойкость
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0 ... 3000 psi | 0...20700 кПа |
|
| Технологическое подключение | резьбовое соединение 1/4 " NPT внешняя резьба внутренняя резьба: M5 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| Условно подходит для | использование с газами при давлении> 25 бар только по запросу |
| температура среды[°C] | -25...90 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 9,6... 32 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 720; (Ub = 24 В; (Ub - 9,6 В) / 20 мА) |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0 ... 3000 psi | 0...20700 кПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < 0,15; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,35 (BFSL) / < ± 0,75 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Долгосрочная стабильность[% диапазона] | < ± 0,05; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | 0,2; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | 0,3; (0...80 °C) |
Время отклика
| Время реакции на шаг аналогового выхода[мс] | 3 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 30 В /м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | излучение помех | в соответствии с автомобильной директивой 2004/104/EC / CISPR 25 | | невосприимчивость | в соответствии с автомобильной директивой 2004/104/EC / ISO 11452-2 | | ВЧ излуч. | 100 В/м | | Устойчивость к импульсным помехам | ISO 7637-2 / степень жесткости 3 |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 555 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 213 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 30 / L = 79,5 |
| Материалы | нержавеющая сталь (316L/1.4404); FKM; PA; EPDM/X |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение 1/4 " NPT внешняя резьба внутренняя резьба: M5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
