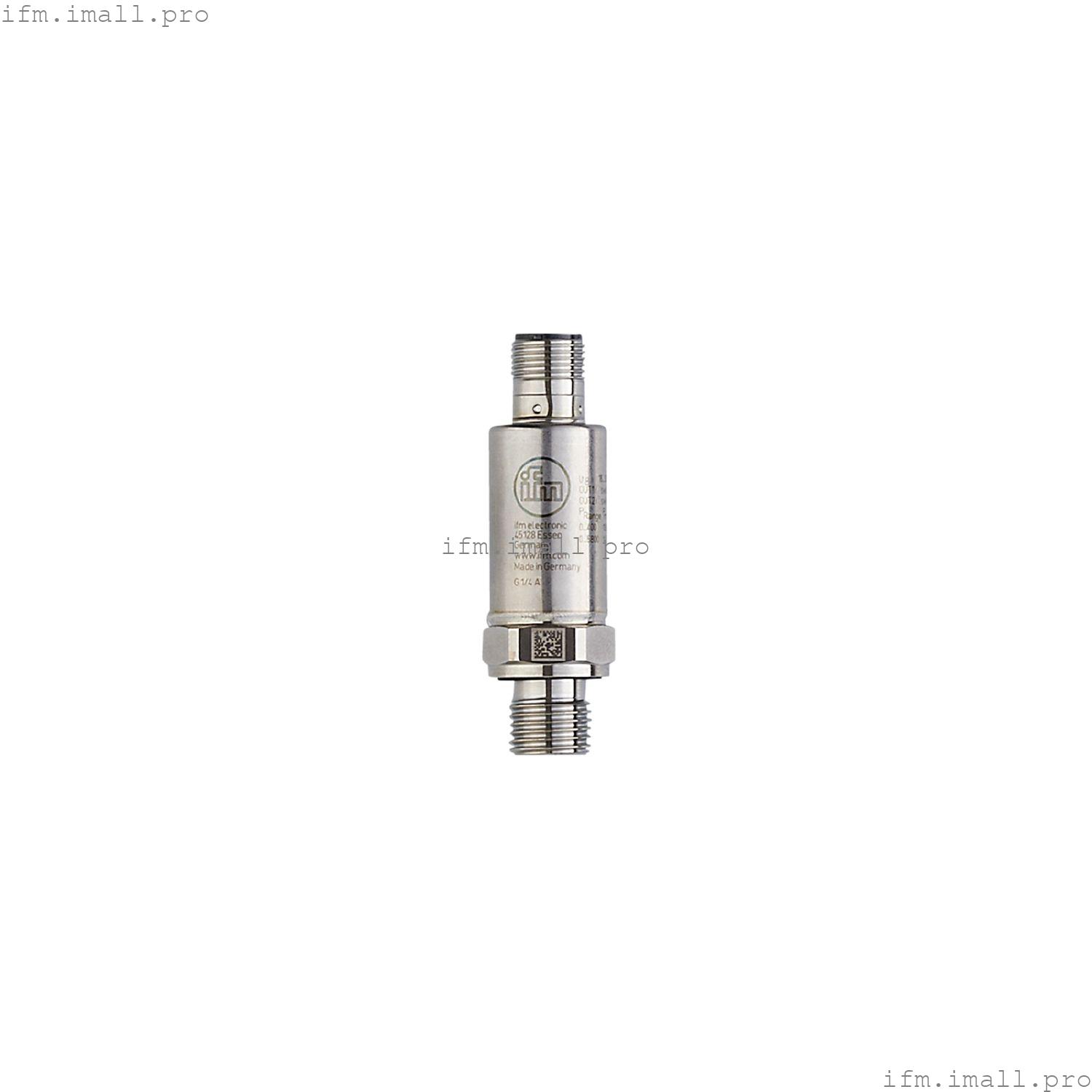

IFM PV8004

PV-010-REG14-UFRVG/US/ /

Реле давления с IO-Link

Компактный корпус для использования в условиях ограниченного пространства
Очень высокая устойчивость к избыточному давлению и вакууму
Прочный корпус из нержавеющей стали с высокой устойчивостью к ударам и вибрации
Два программируемых коммутационных выхода, один из них с интерфейсом связи IO-Link
Встроенное измерение температуры через IO-Link
Удобная связь и параметризация через IO-Link

Купить IFM PV8004 PV-010-REG14-UFRVG/US/ / или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

-1... 10 бар

-14,5...145 psi

-0,1...1 МПа

Технологическое подключение

резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2); внутренняя резьба: M5

Применение

Измерительный элемент

металлическая тонкопленочная ячейка

Применение

для промышленного применения

Среда

жидкости и газы

температура среды[°C]

-40...90

Минимальное давление разрыва

300 бар

4350 psi

30 МПа

Номинальное давление

25 бар

360 psi

2,5 МПа

Примечание о номинальном давлении

статический

Стойкость к вакууму

-1000 мбар

-0,1 МПа

Тип давления

относительное давление

Электрические характеристики

Рабочее напряжение[В]	18...30 постоянного тока
Потребляемый ток[мА]	< 15
Мин. сопротивление изоляции[МОм]	100; (500 В постоянного тока)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения[с]	< 0.3

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходных данных	2
Выходной сигнал	сигнал переключения; IO-Link; (настраивается)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2
Постоянная токовая нагрузка коммутационного выхода DC[мА]	100
Частота переключения DC[Гц]	< 130
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

-1... 10 бар

-14,5...145 psi

-0,1...1 МПа

Заданное значение SP

-0,9...10 бар

-13,1...145 psi

-0,09...1 МПа

Точка сброса rP

-0,949...9,951 бар

-13,8...144,3 psi

-0,0949...0,9951 МПа

В шагах

0,001 бар

0,1 psi

0,0001 МПа

Заводская настройка

SP1 = 2,5 бар	rP1 = 2,3 бар	ou1 = Hno;
SP2 = 7,5 бар	rP2 = 7,3 бар	ou2 = Hno;
dS1/dS2 = 0 мс	dr1/dr2 = 0 мс
coF = 0 %	P-n = PnP	dAP = 60 мс

Контроль температуры

Диапазон измерения

-40...90 °C

-40 ...194 °F

Заданное значение SP

-38...90 °C

-36,4...194 °F

Точка сброса rP

-40...88 °C

-40 ...19,4 °F

В шагах

0,1 °C

0,1 ° F

Точность/отклонения

Точность точки переключения[% диапазона]	< ± 0,5 (по DIN EN 61298-2)
Повторяемость[% диапазона]	< ± 0,05; (при колебаниях температуры < 10 К)
Отклонение характеристик[% диапазона]	< ± 0,5; (линейность, включая гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1)
Отклонение линейности[% диапазона]	< ± 0,1 (BFSL) / < ± 0,2 (LS)
Отклонение гистерезиса[% диапазона]	< ± 0,2
Долгосрочная стабильность[% диапазона]	< ± 0,1; (за 6 месяцев)
Температурный коэффициент нулевая точка[% диапазона / 10 K]	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Температурный коэффициент диапазон[% диапазона / 10 K]	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)

Контроль температуры
Точность[К]	± 2 K + (0,1 x (температура окружающей среды - температура среды))
Примечания по точности / отклонению	диапазон температур от -10 до 80 °C

Время отклика

Время отклика[мс]

< 3

Контроль температуры
Динамический отклик T05 / T09[с]	< 80 / < 210 ( в эталонных условиях ifm )

Программное обеспечение/программирование

Опции настройки параметров

гистерезис / окно; нормально открытое / нормально закрытое; логика переключения; задержка включения / выключения; Демпфирование

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9

Профили

Common - I&D	Идентификация и диагностика
функция	Данные измерений со стандартным разрешением

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

4.5

IO-Link разрешение (давление)[бар]

0.005

IO-Link разрешение температура[К]

0.2

Данные процесса IO-Link (циклические)

функция	длина бита
давление	16
температура	16
состояние устройства	4
информация о двоичном переключении	2

Функции IO-Link (ациклические)

метка для конкретного применения; внутренняя температура; счетчик часов работы; счетчик циклов переключения; Счетчик пикового давления; Счетчик пиковой температуры

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	1210

Условия эксплуатации

Температура окружающей среды[°C]	-40...90
Температура хранения[°C]	-40...100
Защита	IP 67; IP 69K

Испытания/сертификаты

ЭМС

DIN EN 61326-1

Ударопрочность

DIN EN 60068-2-27

500 г (1 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

20 г (10...2000 Гц)

MTTF[годы]

668

Одобрение UL

Одобрение UL номер	J037
Номер файла UL	E174189

Директива по Оборудованию под давлением

Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу

Механические данные

Вес[г]	53.5
Корпус	цилиндрический
Размеры[мм]	Ø 19 / L = 66
Материалы	нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (316L/1.4404); PEI
Материалы, контактирующие со средой	нержавеющая сталь (303/1.4305); нержавеющая сталь (630/1.4542/17-4 PH)
Циклов сжатия мин.	60 миллионов; (при номинальном давлении, в 1,2 раза превышающем номинальное)
Момент затяжки[Нм]	25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и нагрузки давления)
Технологическое подключение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2); внутренняя резьба: M5
Уплотнение технологического соединения	FKM (DIN EN ISO 1179-2)
Встроенный ограничительный элемент	да

Примечания

Замечания

BFSL = Прямая линия наилучшего соответствия

LS = установка предельного значения

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A
