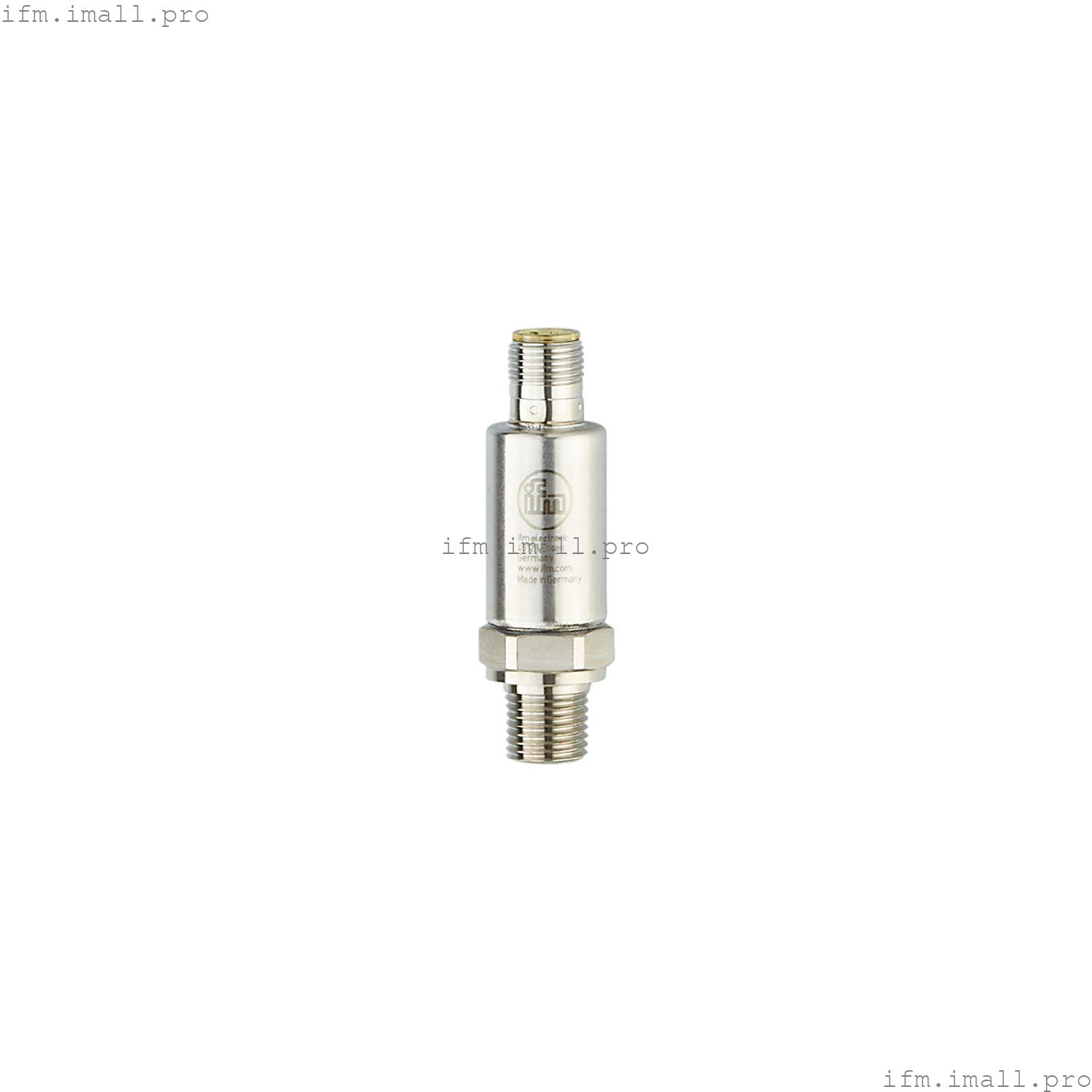

IFM PV7701
PV-250MSER14-UFRVG/US/ /
Реле давления с IO-Link
- Компактный корпус для использования в условиях ограниченного пространства
- Очень высокая устойчивость к избыточному давлению и вакууму
- Прочный корпус из нержавеющей стали с высокой устойчивостью к ударам и вибрации
- Срок службы более 60 миллионов циклов давления
- Два программируемых коммутационных выхода, один из них с интерфейсом связи IO-Link
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения[МПа] | 0...25 |
| Технологическое подключение | резьбовое соединение R 1/4 наружная резьба внутренняя резьба: M5 |
Применение
| Измерительный элемент | металлическая тонкопленочная ячейка |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -40...90 |
| Минимальное давление разрыва[МПа] | 120 |
| Номинальное давление[МПа] | 62.5 |
| Примечание о номинальном давлении | |
| Стойкость к вакууму | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 15 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 0.3 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения[МПа] | 0...25 |
| Заданное значение SP[МПа] | 0.25...25 |
| Точка сброса rP[МПа] | 0.13...24.88 |
| В шагах[МПа] | 0.01 |
| Заводская настройка | | SP1 = 6,25 МПа | rP1 = 5,75 МПа | ou1 = Hno; | | SP2 = 18,75 МПа | rP2 = 18,25 МПа | ou2 = Hno; | | dS1/dS2 = 0 мс | dr1/dr2 = 0 мс | | | coF = 0 % | P-n = PnP | dAP = 60 мс |
|
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,5 (по DIN EN 61298-2) |
| Повторяемость[% диапазона] | < ± 0,05; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,5; (линейность, включая гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности[% диапазона] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Отклонение гистерезиса[% диапазона] | < ± 0,2 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
Время отклика
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открытое / нормально закрытое; логика переключения; задержка включения / выключения; Демпфирование |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 781 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...90 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 500 г (1 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 667.77 |
| Одобрение UL | |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 64 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 19 / L = 67 |
| Материалы | нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (316L/1.4404); PEI |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); нержавеющая сталь (630/1.4542/17-4 PH) |
| Циклов сжатия мин. | 60 миллионов; (при номинальном давлении, в 1,2 раза превышающем номинальное) |
| Момент затяжки[Нм] | 50; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и нагрузки давления) |
| Технологическое подключение | резьбовое соединение R 1/4 наружная резьба внутренняя резьба: M5 |
| Встроенный ограничительный элемент | да |
Примечания
| Замечания | | BFSL = Прямая линия наилучшего соответствия | | LS = установка предельного значения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
