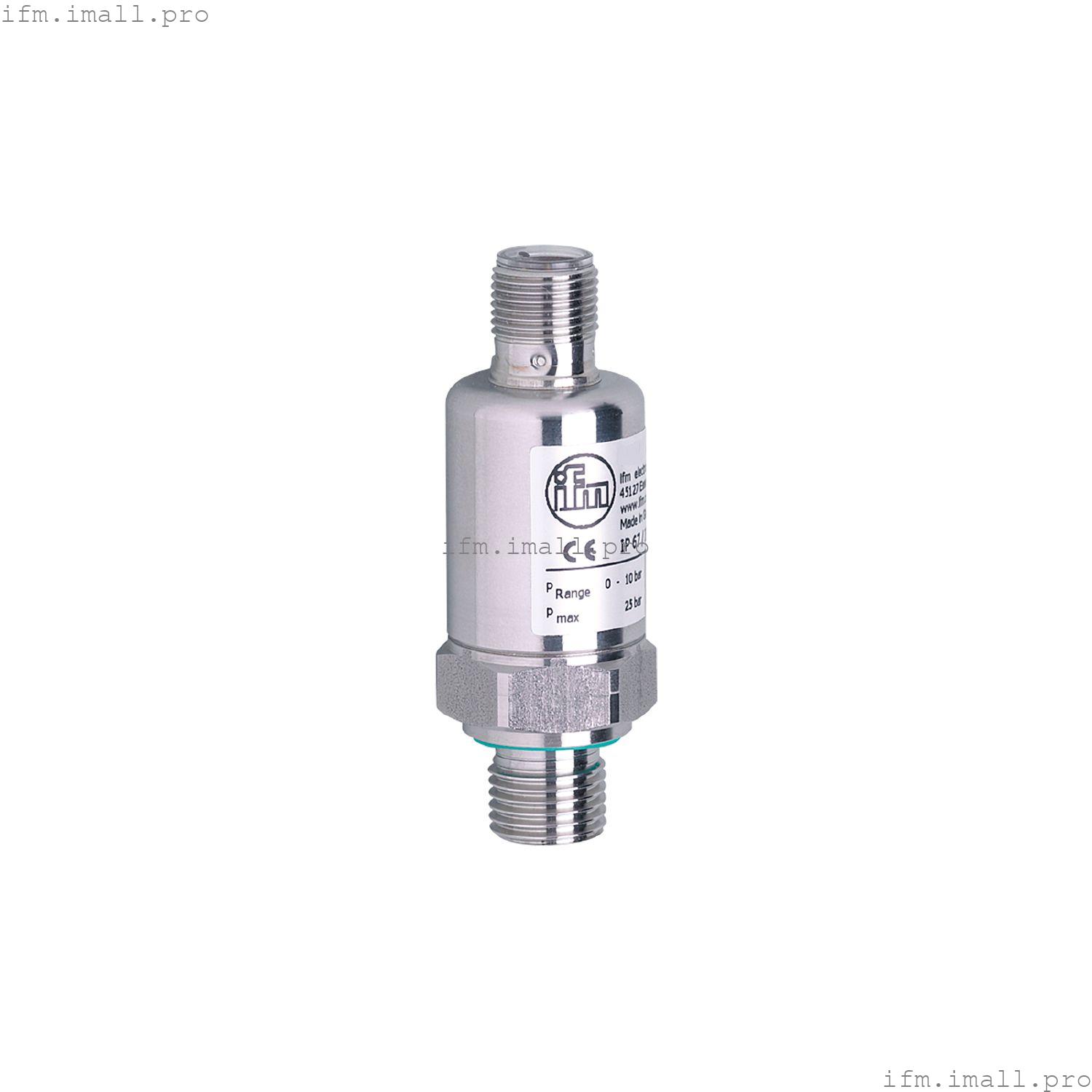

IFM PT9553
PT-025-SBG14-B-DVG/US/ /W
Преобразователь давления
- Для надежного обнаружения давления в системе мобильных машин
- Высокая ударопрочность и вибростойкость
- Отличная повторяемость и низкая ошибка линейности
- Срок службы более 50 миллионов циклов давления
- Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 25 бар | 0 ...363 psi | 0...2,5 МПа |
|
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
Применение
| Применение | для мобильных решений |
| Среда | жидкости и газы |
| температура среды[°C] | -25...90; (по запросу: -40...100 °C) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 16...36 постоянного тока |
| Потребляемый ток[мА] | < 6 |
| Мин. сопротивление изоляции[МОм] | 100; (80 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый выход напряжения[В] | 0...10 |
| Мин. сопротивление нагрузки[Ом] | 2000 |
Диапазон измерения/установки
| Диапазон измерения | | 0... 25 бар | 0 ...363 psi | 0...2,5 МПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 1,8; (вкл. смещение при чрезмерной затяжке, ошибка нулевой точки и размаха) |
| Отклонение линейности[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Отклонение гистерезиса[% диапазона] | < ± 0,2 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,1; (-25...90 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,1; (-25...90 °C) |
Время отклика
| Время реакции на шаг аналогового выхода[мс] | 8 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | невосприимчивость | в соответствии с автомобильными директивами 1995/54/EC, 2004/104 EC, 2005/83/EC | | ISO 11452-2 | 100 В/м | | ISO 11452-4 | 100 мА / степень жесткости 4 | | ISO 7637-2 | степень жесткости 4 | | излучение помех | CISPR 25 | | EN 61000-6-1 | | | EN 61000-6-4 | |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 1069 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 82 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 22 / L = 65,1 |
| Материалы | нержавеющая сталь (316L/1.4404); PA |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); FKM |
| Циклов сжатия мин. | 50 миллионов |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 |
| Встроенный ограничительный элемент | да |
Примечания
| Замечания | | BFSL = Прямая линия наилучшего соответствия | | LS = установка предельного значения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
