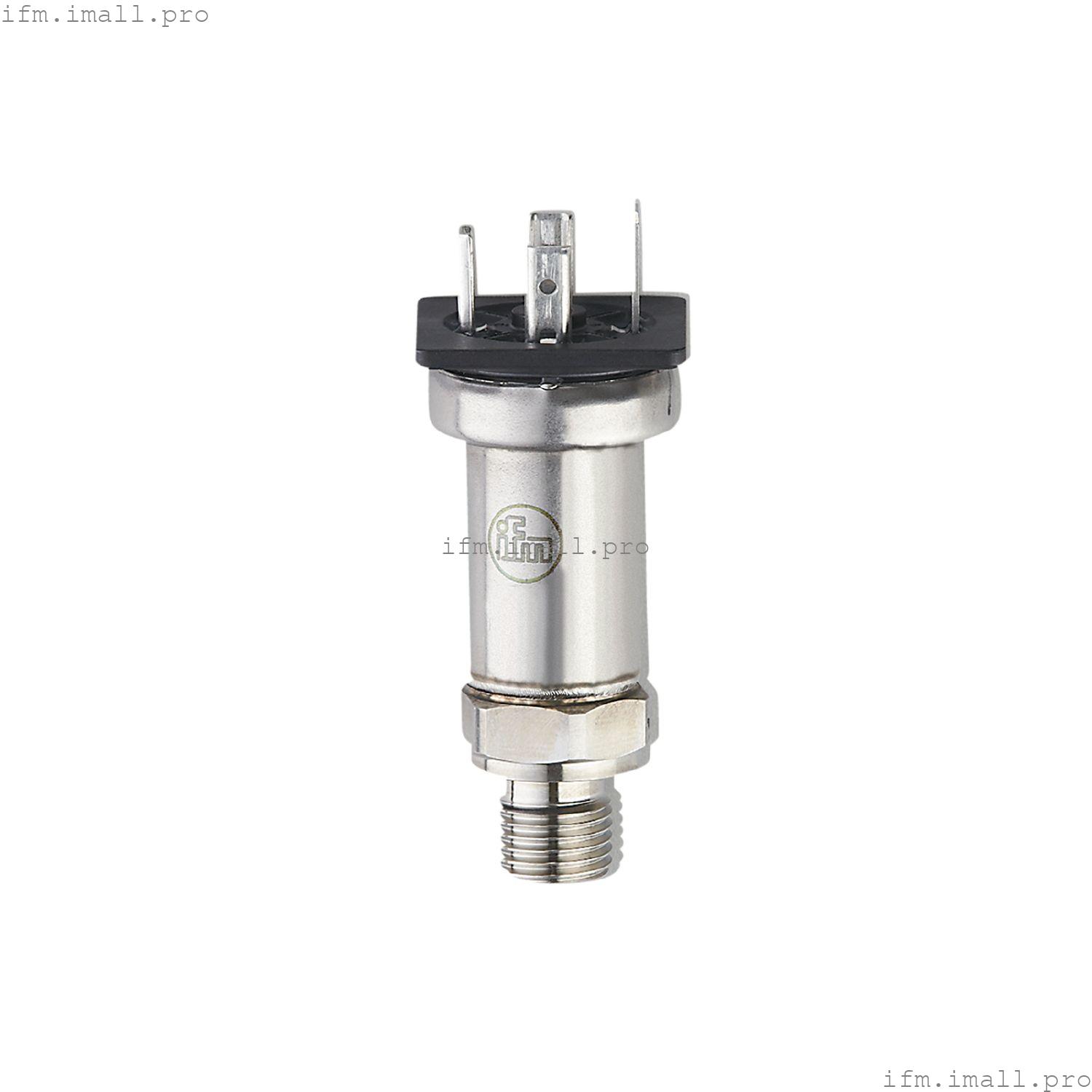

IFM PT5004
PT-010-SEG14-A-ZVG/VE
Преобразователь давления
- Надежное обнаружение давления в системе в промышленных и мобильных решениях
- Высокая ударопрочность и вибростойкость
- Отличная повторяемость и низкая ошибка линейности
- Срок службы более 60 миллионов циклов давления
- Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 10 бар | 0 ...145 psi | 0...1000 кПа | 0...1 МПа |
|
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 (DIN EN ISO 1179-2) |
Применение
| Измерительный элемент | металлическая тонкопленочная ячейка |
| Применение | для мобильных решений; для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -40...125 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Примечание о номинальном давлении | |
| Стойкость к вакууму | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 8... 36 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 0.1 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | (Ub - 8 В) / 21,5 мА; при 8 В = 0 Ом; при 12 В макс. 200 Ом: при 24 В макс. 750 Ω |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 10 бар | 0 ...145 psi | 0...1000 кПа | 0...1 МПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,05; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,5; (вкл. дрейф при чрезмерной затяжке, погрешность нулевой точки и размаха, нелинейность, гистерезис) |
| Отклонение линейности[% диапазона] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Отклонение гистерезиса[% диапазона] | < ± 0,2 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
Время отклика
| Время реакции на шаг аналогового выхода[мс] | 2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...100 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | Соответствует стандарту ECE R 10, rev. 5 | (Соответствует стандарту E1) | | DIN EN ISO 13766-1 : 2018 | земляные работы и строительные машины | | DIN EN ISO 14982 : 2009 | сельскохозяйственные и лесохозяйственные машины | | ISO 11452-2 | 100 В/м | | ISO 7637-2 : 2011 импульс 1 | Уровень теста III. функциональное состояние C | | ISO 7637-2 : 2011 импульс 2b | уровень теста IV. функциональное состояние C | | DIN EN 61326-1 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 500 г (1 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 715 |
| Одобрение UL | | Одобрение UL номер | J032 | | Номер файла UL | E174189 |
|
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 67 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 19 / L = 71 |
| Материалы | нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (316L/1.4404); PPS |
| Материалы, контактирующие со средой | нержавеющая сталь (630/1.4542/17-4 PH); нержавеющая сталь (303/1.4305) |
| Циклов сжатия мин. | 60 миллионов; (при номинальном давлении, в 1,2 раза превышающем номинальное) |
| Момент затяжки[Нм] | 25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и нагрузки давления) |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 (DIN EN ISO 1179-2) |
| Уплотнение технологического соединения | FKM (DIN EN ISO 1179-2) |
| Встроенный ограничительный элемент | да |
Примечания
| Замечания | | BFSL = Прямая линия наилучшего соответствия | | LS = установка предельного значения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Соединитель: 1 x штекер клапана типа A DIN (EN175301-803-A) |
