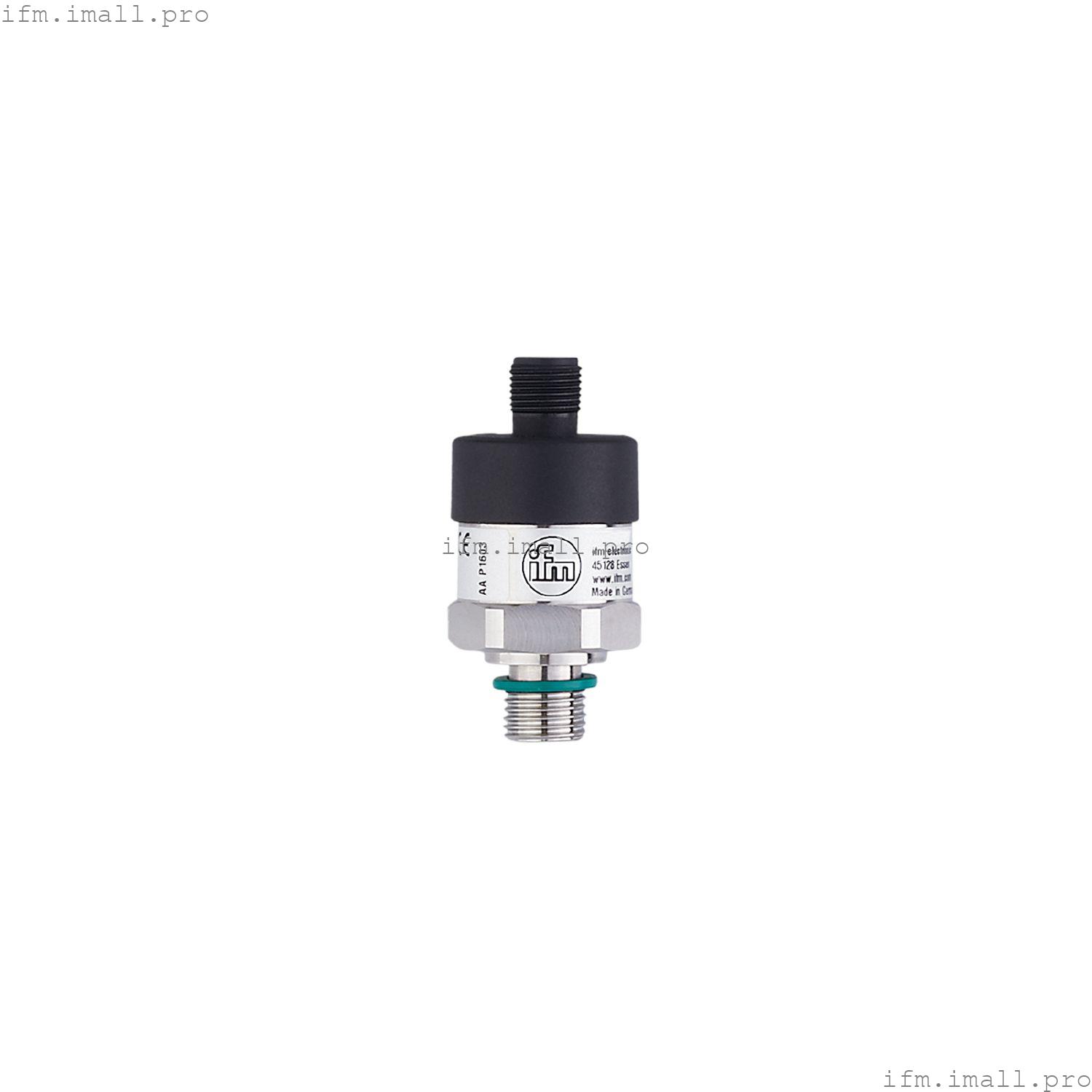

IFM PT0517
PT-1,6-AFG14-A-ZVG/US
Преобразователь давления
- Точное измерение абсолютного давления независимо от давления окружающего воздуха
- Для использования в решениях, требующих очень точного контроля давления
- Прочный корпус из нержавеющей стали с высокой устойчивостью к ударам и вибрации
- Компактный корпус для использования в условиях ограниченного пространства
- С долговременной стабильностью благодаря высокой повторяемости и низкой ошибке линейности
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0... 1,6 бар | 0...1600 мбар | 0...23.2 psi | 0...160 кПа |
|
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 (DIN EN ISO 1179-2) |
Применение
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | 0...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | абсолютное давление |
Электрические характеристики
| Рабочее напряжение[В] | 8...30 постоянного тока |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 800; (Ub = 24 В; (Ub - 8 В) / 20 мА) |
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 1,6 бар | 0...1600 мбар | 0...23.2 psi | 0...160 кПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 1,0; (вкл. погрешность нулевой точки и размаха, нелинейность, гистерезис) |
| Отклонение линейности[% диапазона] | < ± 0,5 (BFSL) / < ± 1,0 (LS) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
Время отклика
| Время реакции на шаг аналогового выхода[мс] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...80 |
| Температура хранения[°C] | -20...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 500 г (1 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 10 g (10...2000 Гц) |
|
| MTTF[годы] | 815 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 118 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 29 / L = 58,8 |
| Материалы | нержавеющая сталь (316L/1.4404); HNBR; PA |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404) |
| Циклов сжатия мин. | 10 миллионов |
| Момент затяжки[Нм] | 25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и нагрузки давления) |
| Технологическое подключение | резьбовое соединение G наружная резьба 1/4 (DIN EN ISO 1179-2) |
| Уплотнение технологического соединения | NBR (DIN EN ISO 1179-2) |
| Заливная жидкость для передачи давления | синтетическое масло |
| Встроенный ограничительный элемент | нет |
Примечания
| Замечания | | BFSL = Прямая линия наилучшего соответствия | | LS = установка предельного значения |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
