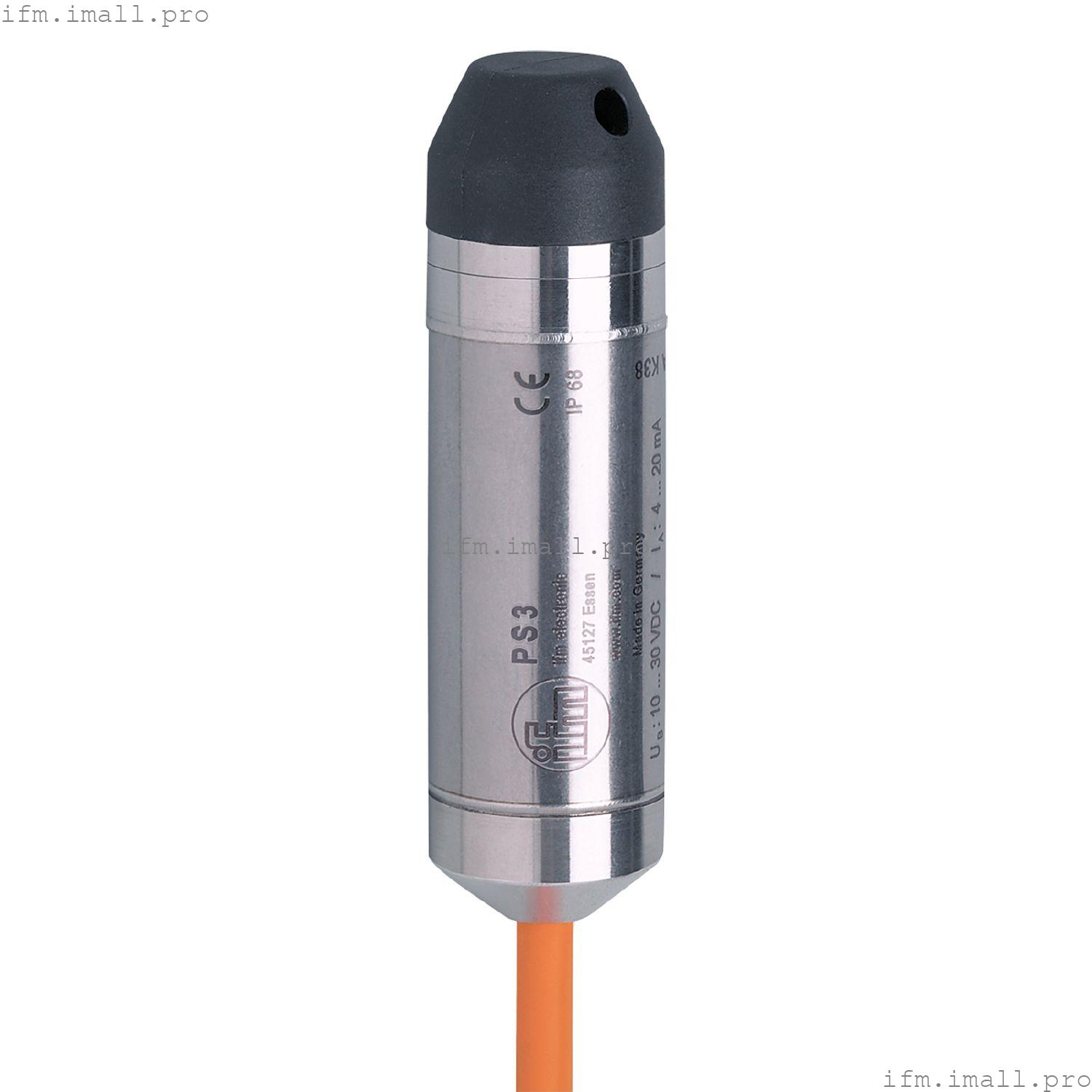

IFM PS3407
SUBMERSIBLE 0,6BAR 10M PUR CABLE
Гидростатический погружной преобразователь давления
- Недорогое, простое измерение уровня
- Давление компенсация через внутренний вентилируемый кабель
- Сокращение сложности электропроводки при работе в качестве двухпроводной токовой петли
- Высокая общая точность и долговременная стабильность
- Прочный корпус из нержавеющей стали с высокой степенью защиты от проникновения
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0...0,6 бар | 0...600 мбар | 0 ... 8,7 psi | 0...240,9 inH2O | 0...60 кПа |
|
Применение
| Дизайн | с капиллярной трубкой для компенсации давления |
| Применение | для промышленного применения |
| Среда | Жидкости |
| температура среды[°C] | -10...50 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 700; (Ub = 24 В; (Ub - 10 В) / 20 мА) |
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Диапазон измерения | | 0...0,6 бар | 0...600 мбар | 0 ... 8,7 psi | 0...240,9 inH2O | 0...60 кПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < 0,5 (BFSL) / 1; (вкл. погрешность линейности, нуля и интервала (установка предельного значения)) |
| Отклонение линейности[% диапазона] | < 0,2 (BFSL) |
| Долгосрочная стабильность[% диапазона] | < 0,2; (в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (0...50 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...50 °C) |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Температура хранения[°C] | -30...80 |
| Защита | IP 68 |
Испытания/сертификаты
| MTTF[годы] | 403 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 906.85 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 27 / L = 100 |
| Материалы | нержавеющая сталь (316Ti/1.4571); ПА |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 10 м, полиуретан, Ø 7,5 мм; Изоляция жилы: ПВХ |
