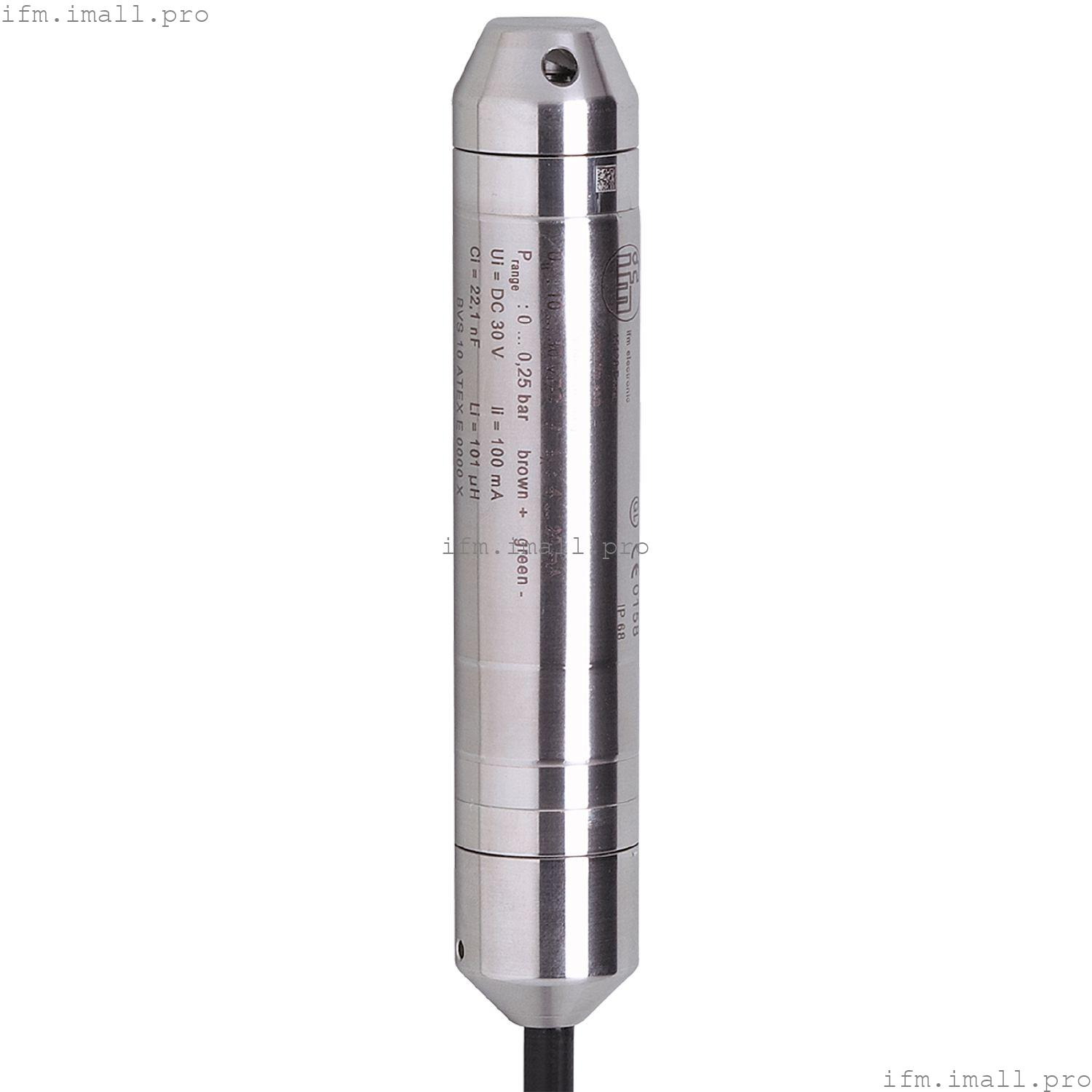

IFM PS308A
SUBMERSIBLE 0,25BAR 5M FEP CABLE 1G/1D
Гидростатический погружной преобразователь давления
- Для измерения уровня во взрывоопасных зонах
- Продольно водонепроницаемый кабель
- Прочный корпус из нержавеющей стали с высокой степенью защиты от проникновения
- Высокая общая точность и долговременная стабильность
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | | 0...0,25 бар | 0...250 мбар | 0 ... 3,63 psi | 0...100,4 inH2O | 0...25 кПа |
|
Применение
| Применение | для промышленного применения |
| Среда | Жидкости |
| температура среды[°C] | -10...60; (T6: -10...60 °C; T5: -10...80 °C; T4: -10...85 °C; 1 D, 1/2 D, 2 D (750 мВт): -10...40 °C; (650 мВт): -10...70 °C; (550 мВт): -10...85 °C) |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Переключающие усилители | подключение к искробезопасным изоляторам питания (Ex ia) |
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 700; (Ub = 24 В; (Ub - 10 В) / 20 мА) |
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Диапазон измерения | | 0...0,25 бар | 0...250 мбар | 0 ... 3,63 psi | 0...100,4 inH2O | 0...25 кПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < 0,25 (BFSL) / 0,5; (вкл. линейность, ошибка нуля и размаха (установка предельного значения); BFSL = прямая линия наилучшего соответствия) |
| Отклонение линейности[% диапазона] | < 0,2 (BFSL) |
| Долгосрочная стабильность[% диапазона] | < 0,2; (в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (0...50 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...50 °C) |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...60 |
| Примечание по температуре окружающей среды | | T6: -10...60 °C | | T5: -10...80 °C | | T4: -10...85 °C | | 1 D, 1/2 D, 2 D (750 мВт): -10...40 °C | | 1 D, 1/2 D, 2 D (650 мВт): -10...70 °C | | 1 D, 1/2 D, 2 D (550 мВт): -10...85 °C |
|
| Температура хранения[°C] | -10...60 |
| Защита | IP 68 |
Испытания/сертификаты
| Одобрение | BVS 10 ATEX E 132 X; IECEx BVS 10.0085 X |
| Маркировка ATEX | ![]() I M1 Ex ia I Ma |
| ![]() II 1 G Ex ia IIA T4/T5/T6 Ga |
| ![]() II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb |
| ![]() II 2 G Ex ia IIC T4/T5/T6 Gb |
| ![]() II 1D Ex ia IIIC T135°C Da |
| MTTF[годы] | 969 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 660.2 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 27 / L = 147 |
| Материалы | нержавеющая сталь (316Ti/1.4571) |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 5 м, FEP, Ø 7,5 мм |
