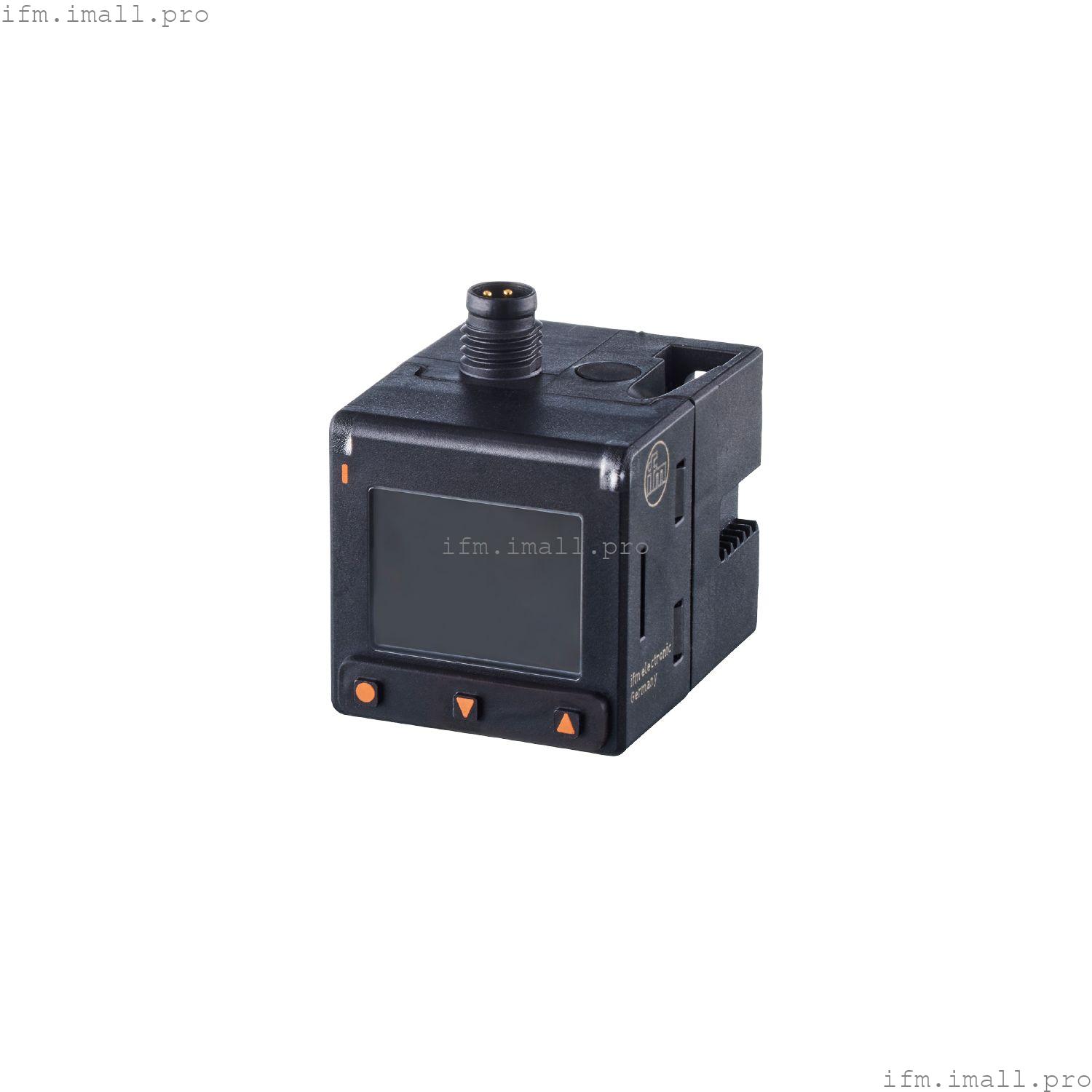

IFM PQC819
PQ-0-1BKHR18-MFPKG/AS/
Датчик давления для пневматики
- Надежный мониторинг давления в системе пневматики и в системах сжатого воздуха
- Очень высокая устойчивость к избыточному давлению и вакууму
- Ясно видимый TFT-дисплей
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- С программируемым коммутационным выходом и аналоговым выходом
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | | -1... 0 бар | -1000...0 мбар | -100... 0 кПа |
|
| Технологическое подключение | резьбовое соединение G 1/8 внутренняя резьба (2x) |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | сжатый воздух; азот (N2) |
| Условно подходит для | другие среды по запросу |
| температура среды[°C] | 0...60 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Стойкость к вакууму | |
| Тип давления | относительное давление; вакуум |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 30 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от перенапряжения | да; (< 40 В) |
| Время задержки включения[с] | 0.3 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link; (настраивается) |
| Электрическое исполнение | PNP / NPN; (настраивается) |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | < 170 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
| Аналоговый выход напряжения[В] | 0...10/1...5, обратимый; (масштабируемый) |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | -1... 0 бар | -1000...0 мбар | -100... 0 кПа |
|
| Заданное значение SP | |
| Аналоговая начальная точка | | -1... -0,2 бар | -100...-20 кПа |
|
| Аналоговая конечная точка | | -0,8... 0 бар | -80... 0 кПа |
|
| В шагах | |
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 1; (Коэффициент понижения 1:1) |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К: Коэффициент понижения 1:1) |
| Отклонение характеристик[% диапазона] | < ± 1; (коэффициент понижения 1:1; включая линейность, гистерезис и повторяемость) |
| Отклонение линейности[% диапазона] | < ± 1 % (установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,25; (Коэффициент понижения 1:1) |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (Коэффициент понижения 1:1; в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | 0,2; (Коэффициент понижения 1:1) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | 0,2; (Коэффициент понижения 1:1) |
Время отклика
| Время отклика[мс] | 6 |
| Значение процесса демпфирования dAP[с] | 0...4 |
| Демпфирование для аналогового выхода dAA[с] | 0...99.99 |
Программное обеспечение/программирование
| Опции настройки параметров | дисплей можно поворачивать и выключать; аналоговый выход выбирается и масштабируется; Функция обучения; функция моделирования; диагностическая функция |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1.3 |
| Стандарт SDCI | IEC 61131-9: 2019-06 |
| Профили | | Интеллектуальный датчик - SSP 4.1.1 | Измерительный и переключающий Датчик, 1 канал | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика | | Расширение | Определение количества, переключается, когда значение превышает заданное значение | | функция | Локатор | | функция | ProductURI |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 0.6 |
| IO-Link разрешение (давление)[бар] | 0.0001 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| давление | 16 | | состояние устройства | 4 | | SSC1.1 | 1 | | SSC1.2 | 1 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; внутренняя температура; температура среды |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1726 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -25...85 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 392 |
| Одобрение UL | |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для стабильных газов, группа текучих сред 2 |
Механические данные
| Вес[г] | 53.2 |
| Корпус | прямоугольный |
| Размеры[мм] | 37,7 x 30 x 38,6 |
| Материалы | PBT; PC; TPE; NBR; FKM; латунь; кремний (с покрытием) |
| Материалы, контактирующие со средой | PBT; FKM; латунь; кремний (с покрытием) |
| Циклов сжатия мин. | 50 миллионов |
| Технологическое подключение | резьбовое соединение G 1/8 внутренняя резьба (2x) |
Дисплеи/элементы управления
| Дисплей | | Дисплей 1" | 128 x 96 пикселей | | состояние переключения | 1 x LED, желтый |
|
| Блок отображения | мбар; кПа; мм рт. ст.; кгс/см2 |
Аксессуары
| Объем поставки | | винт с заглушкой: 2 x (М3 x 8 мм) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M8; кодировка: A; Контакты: позолоченные |
