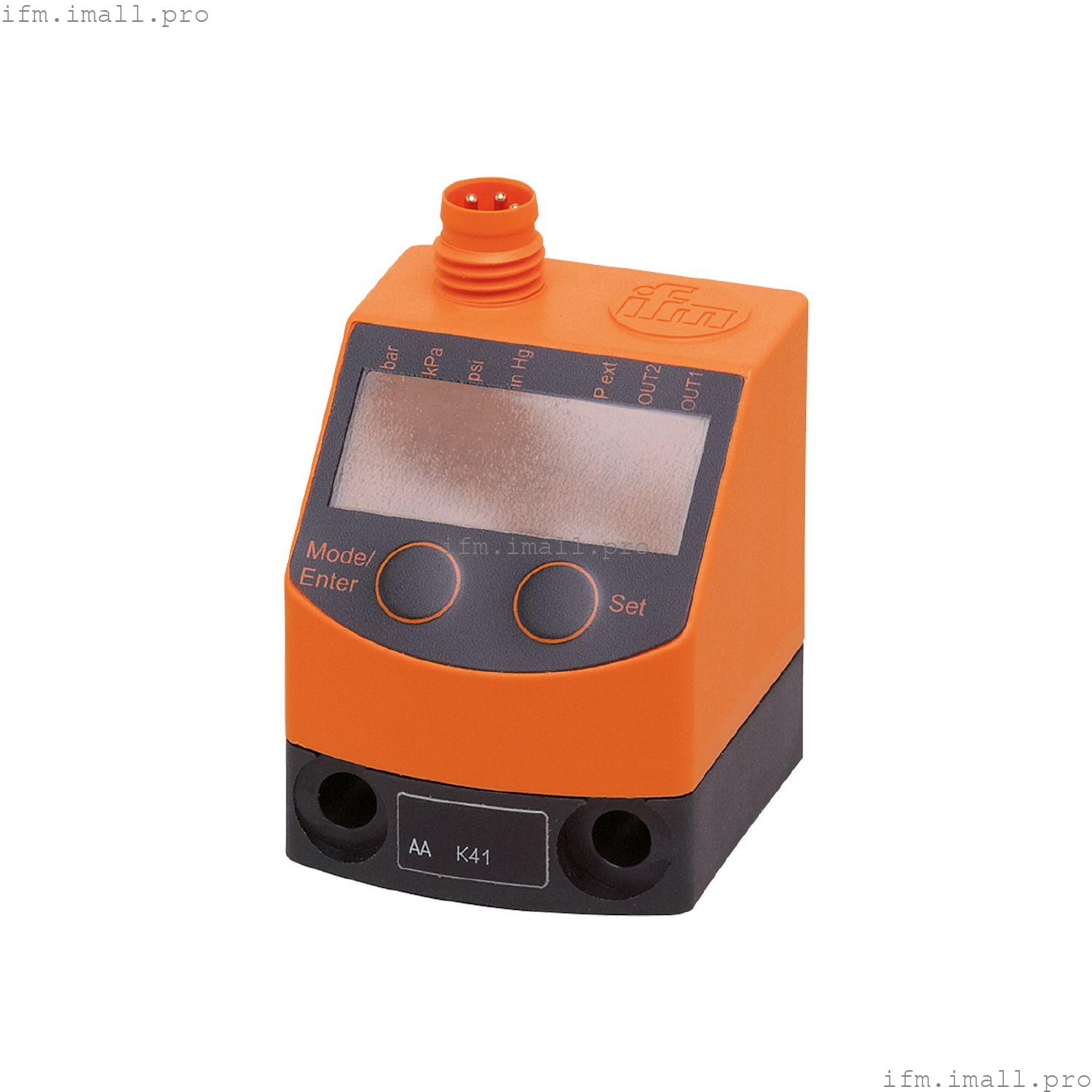

IFM PQ7809
PQ-1-1-RHR18-QFPKG/AS/
Датчик давления для пневматики
- Надежный мониторинг давления в системе пневматики и в системах сжатого воздуха
- Очень высокая устойчивость к избыточному давлению и вакууму
- Ясно видимый наклонный светодиодный дисплей
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- Два коммутационных выхода, один из которых может быть сконфигурирован как диагностический выход
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | | -1... 1 бар | -1000...1000 мбар | -14,6 ...14,6 psi | -29,6...29,6 inHg | -100...100 кПа |
|
| Технологическое подключение | резьбовое соединение G 1/8 внутренняя резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | сжатый воздух |
| Условно подходит для | другие среды по запросу |
| температура среды[°C] | 0...60 |
| Минимальное давление разрыва | | 30 бар | 435 psi | 886 inHg | 3000 кПа |
|
| Номинальное давление | | 20 бар | 290 psi | 591 inHg | 2000 кПа |
|
| Стойкость к вакууму | |
| Тип давления | относительное давление; вакуум |
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 50 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от перенапряжения | да; (< 40 В) |
| Время задержки включения[с] | 0.3 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | < 200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Диапазон измерения/установки
| Диапазон измерения | | -1... 1 бар | -1000...1000 мбар | -14,6 ...14,6 psi | -29,6...29,6 inHg | -100...100 кПа |
|
| Заданное значение SP | | -0,98...1 бар | -14,2 ...14,6 psi | -28,8...29,7 inHg | -98...100 кПа |
|
| Точка сброса rP | | -0,99...0,99 бар | -14,4 ...14,4 psi | -29,1...29,4 inHg | -99...99 кПа |
|
| В шагах | | 0,01 бар | 0,2 psi | 0,3 inHg | 1 кПа |
|
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,5 |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса[% диапазона] | < ± 0,25 |
| Долгосрочная стабильность[% диапазона] | < ± 0,05; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | 0,2; (0...60 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | 0,2; (0...60 °C) |
Время отклика
| Время отклика[мс] | < 2.5 |
| Время задержки программируемое dS, dr[с] | 0; 0,002...5 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; диагностическая функция; логика переключения; задержка включения / выключения; Демпфирование; Блок индикации |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -25...85 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5/1 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 455 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 85 |
| Корпус | прямоугольный |
| Размеры[мм] | 42 x 30 x 32 |
| Материалы | PBT; FKM; полиэстер |
| Материалы, контактирующие со средой | латунь; FKM; кремний (с покрытием); PBT |
| Циклов сжатия мин. | 50 миллионов |
| Технологическое подключение | резьбовое соединение G 1/8 внутренняя резьба |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | бар; кПа; psi; inHg |
Аксессуары
| Аксессуары (опционально) | | монтажный комплект для DIN-рейки: TH 35-7,5 / EN60715, E37340 | | Удлинитель резьбы: 1/8", E30075 | | вставной воздушный фитинг для трубки: Ø 6 мм, E30076 | | вставной воздушный фитинг для трубки: Ø 8 мм, E30077 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M8; кодировка: A; Контакты: позолоченные |
