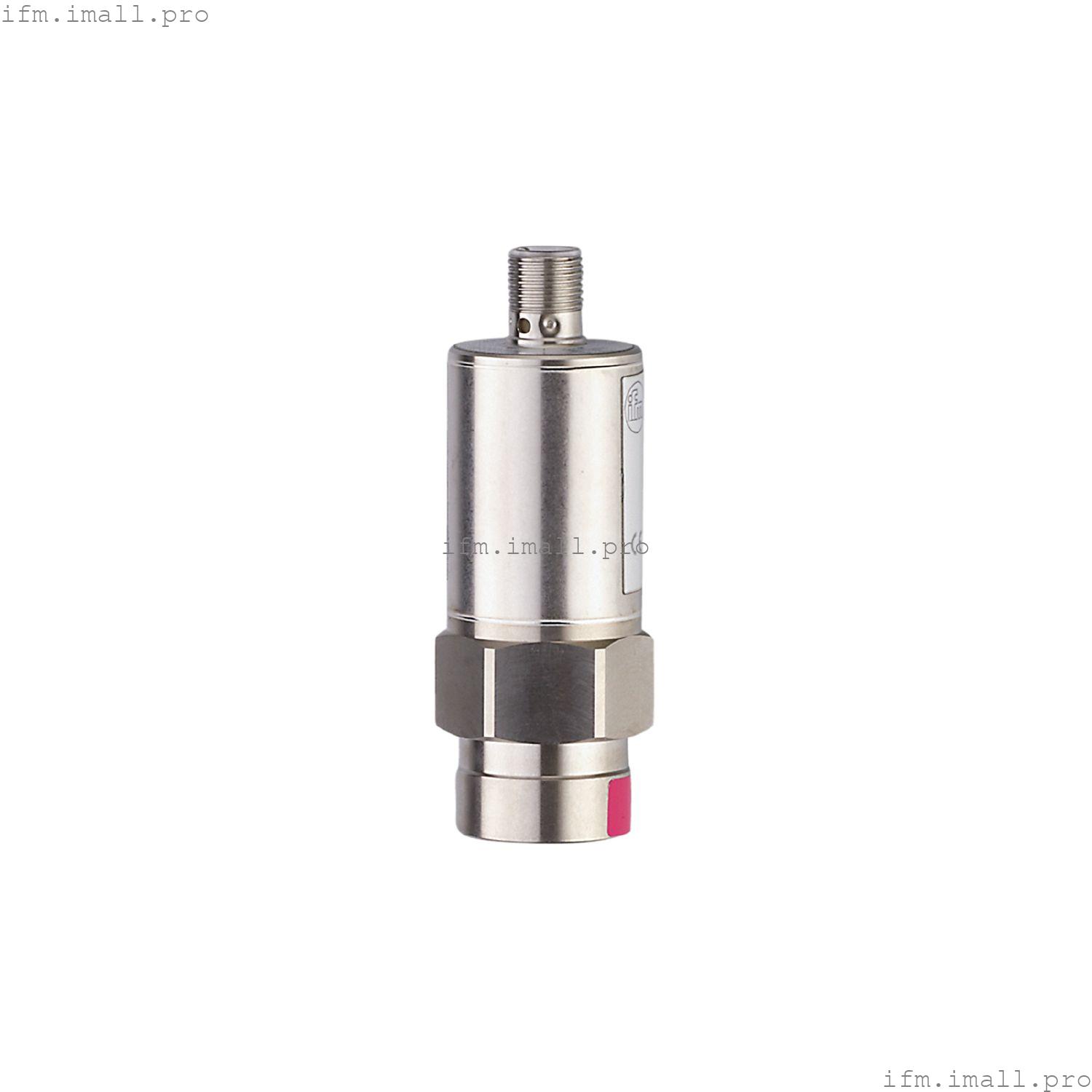

IFM PPA020
PPA400-SBR14-ASIVG/US/ /V
Реле давления с керамической измерительной ячейкой
- Преобразование давления системы в цифрово-кодированные аналоговые значения
- Надежная передача данных через интерфейс AS-i
- Прочный дизайн для использования в жестких промышленных условиях
- Высокая ударопрочность и вибростойкость
- Срок службы более 100 миллионов циклов давления
Технические характеристики
Характеристики продукта
| Диапазон измерения | | 0... 400 бар | 0...40000 кПа |
|
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1/4 |
Применение
| Специальная функция | Позолоченные контакты |
| Дизайн | аналоговое значение (16-битное значение вкл. знак) |
| Применение | для промышленного применения |
| Среда | Жидкости |
| Условно подходит для | использование с газами при давлении> 25 бар только по запросу |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 18...31,6 постоянного тока |
| Потребляемый ток[мА] | < 25 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.3 |
| Встроенный watchdog | да |
Выходы
| Электрическое исполнение | AS-i |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 400 бар | 0...40000 кПа |
|
Точность/отклонения
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 1,5; (линейность, включая. гистерезис и повторяемость, установка предельного значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение гистерезиса[% диапазона] | < ± 0,5 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | 0,2; (0...70 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | 0,3; (0...70 °C) |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD Класс B | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 1 кВ класса A / 2 кВ класса B | | EN 55011 эмиссия | Уровень В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 293 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 248 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 30 / L = 90,6 |
| Материалы | нержавеющая сталь (304/1.4301); ПА |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1/4 |
| Встроенный ограничительный элемент | да |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | неудача | Светодиод, красный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
