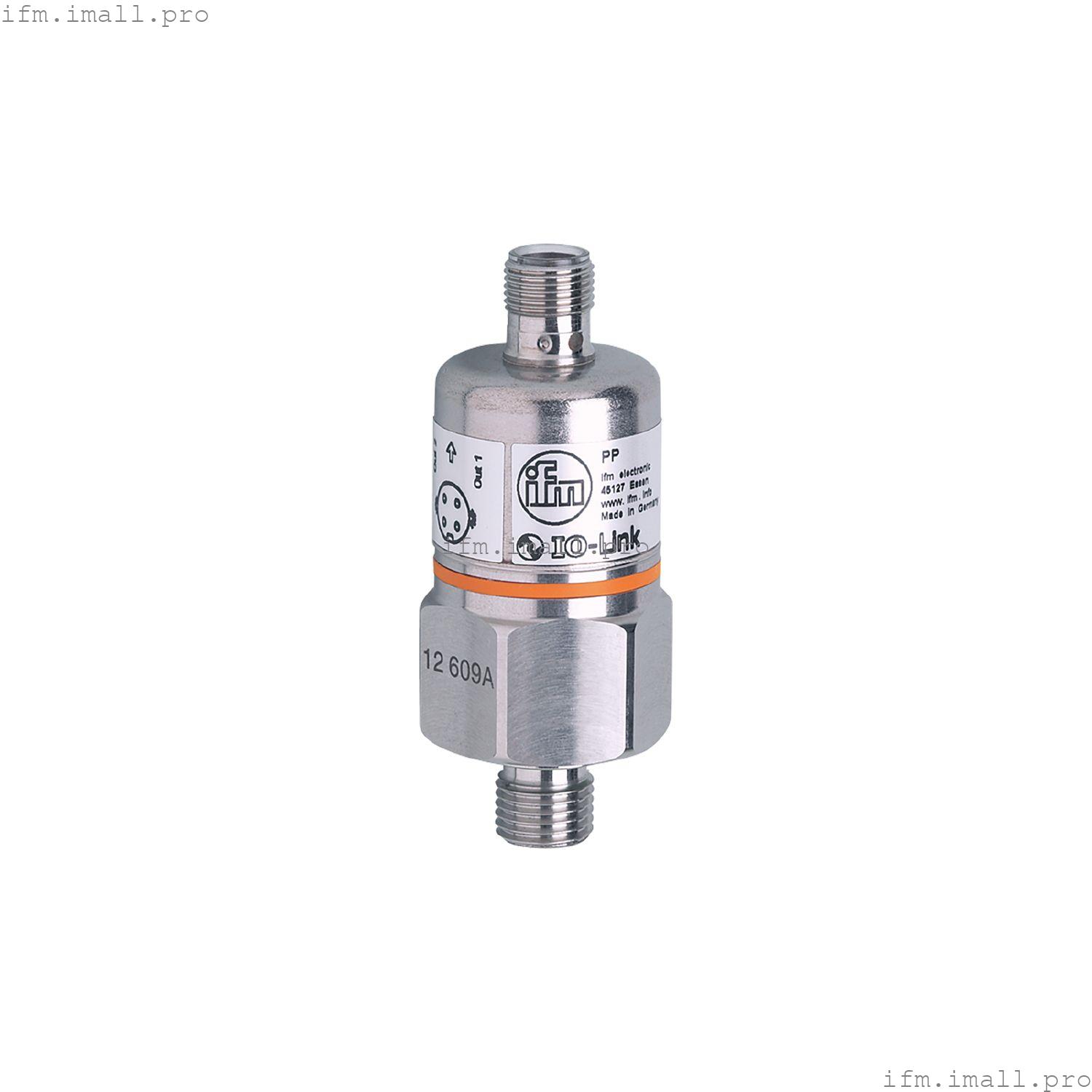

IFM PP7556
PP-2,5-RBG14-QFPKG/US/ /V
Реле давления с керамической измерительной ячейкой
- Прочный дизайн для использования в жестких промышленных условиях
- Два коммутационных выхода, один из которых может быть сконфигурирован как диагностический выход
- Высокая ударопрочность и вибростойкость
- Срок службы более 100 миллионов циклов давления
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | | 0... 2,5 бар | 0... 2500 мбар | 0 ... 36,3 psi | 0...250 кПа |
|
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
Применение
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -25...90 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 9,6...36 постоянного тока; (режим связи: 18...32) |
| Потребляемый ток[мА] | < 45 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.3 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link; (настраивается) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 2,5 бар | 0... 2500 мбар | 0 ... 36,3 psi | 0...250 кПа |
|
| Заданное значение SP | | 0,02 ... 2,5 бар | 0,4 ... 36,2 psi | 2...250 кПа |
|
| Точка сброса rP | | 0,01 ...2,49 бар | 0,2 ... 36 psi | 1...249 кПа |
|
| В шагах | |
| Заводская настройка | | SP1 = 0,63 бар | rP1 = 0,58 бар | | SP2 = 1,88 бар | rP2 = 1,83 бар | | OUT1 = Hno | OUT2 = Hno |
|
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,5 |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса[% диапазона] | < ± 0,1 |
| Долгосрочная стабильность[% диапазона] | < ± 0,1; (в год) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (0...80 °C) |
Время отклика
| Время отклика[мс] | < 3 |
| Значение процесса демпфирования dAP пошагово[с] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.0 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 7 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 68; (7 дней / глубина воды 1 м / 0,1 бар) |
Испытания/сертификаты
| ЭМС | | невосприимчивость | EN 61000-6-2 | | EN 61000-4-2 ESD | Контактный разряд 4 кВ / воздушный разряд 15 кВ | | EN 61000-4-3 Высокочастотное излучение | 20 В/м | | EN 61000-4-4 Взрыв | Соединительный зажим 4 кВ | | EN 61000-4-5 Surge | Источник питания 0,5 кВ / сигнал 1 кВ для блоков постоянного тока | | EN 61000-4-6 ВЧ провод. | 10 В | | невосприимчивость | в соответствии с автомобильной директивой 1995/54/EC / 04/104EG / 05/83/EG | | испытание камеры абсорбера в соответствии со стандартом ISO 11452-2: | 80 В/м | | EN 50155 | Класс T3, C1, S1 |
|
| Ударопрочность | | DIN IEC 60068-2-27 / DIN IEC 60068-2-29 | 1000 г | | DIN EN 61373 | категория 3 |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) | | DIN EN 60068-2-64 | 14 г | | DIN EN 61373 | категория 2 |
|
| MTTF[годы] | 310 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 227 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 30 / L = 79,5 |
| Материалы | нержавеющая сталь (304/1.4301); FKM; EPDM/X; PA |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | работа | 2 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета |
|
| Обучающая функция | да |
Примечания
| Замечания | | со ссылкой на UL: "ограниченное напряжение" с защитой от перегрузки по току в соответствии с UL508 |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
