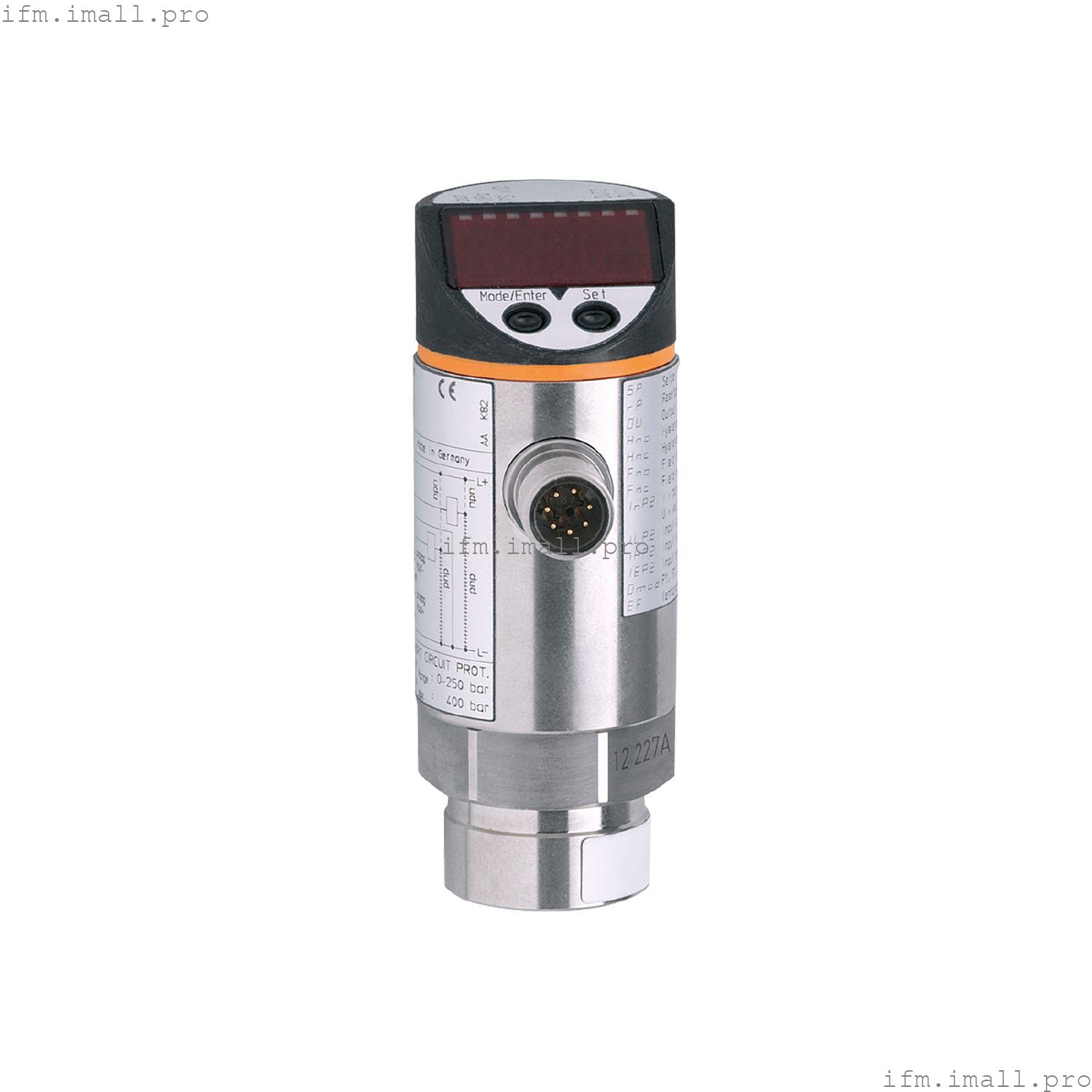

IFM PNI021
PNI250-SBR14-QFRKG/US/ V
Датчик давления с аналоговым входом
- Оценка внешних значений напряжения или тока
- Непрерывное сравнение заданных/фактических значений непосредственно в датчике
- Автоматическая настройка точки переключения
- Четко видимый 4-разрядный светодиодный дисплей
- Эффективный контроль перепада давления
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения[бар] | 0...250 |
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1/4 |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| Условно подходит для | использование с газами при давлении> 25 бар только по запросу |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 90 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 0.2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Входы
| Аналоговый вход (ток)[мА] | 0...20 |
| Входное сопротивление[Ом] | 300 |
| Аналоговый вход (напряжение)[В] | 0...10 |
| Входное сопротивление[кОм] | 90 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения[бар] | 0...250 |
| Заданное значение SP[бар] | -62...250 |
| Примечание о заданном значении SP | |
| Точка сброса rP[бар] | -63...249 |
| Примечание о точке сброса rP | |
| В шагах[бар] | 1 |
Точность/отклонения
| Отклонение характеристик[% конечного значения] | < ± 0,6 |
| Температурный дрейф на 10 К | < ± 0.3 |
| Отклонение характеристик аналогового входа | < ± 0.3 |
| Температурный дрейф аналогового входа на 10 К | < ± 0.1 |
| Температурный дрейф аналоговый вход[°C] | 0...80 |
Время отклика
| Время отклика[мс] | < 3 |
| Время задержки программируемое dS, dr[с] | 0, 0,1...50 |
| Значение процесса демпфирования dAP[с] | 0...4 |
Программное обеспечение/программирование
| Регулировка точки переключения | кнопка программирования |
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; ввод тока / напряжения; Демпфирование; адаптация отображаемых значений; дисплей можно поворачивать и выключать; Блок отображения |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В |
|
| Ударопрочность | | DIN IEC 68-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN IEC 68-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 152 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 293 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 91,5 |
| Материалы | нержавеющая сталь (303/1.4305); PBT; PC; PA; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1/4 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета | | режим отображения | 3 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
| Блок отображения | бар; psi; МПа |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
