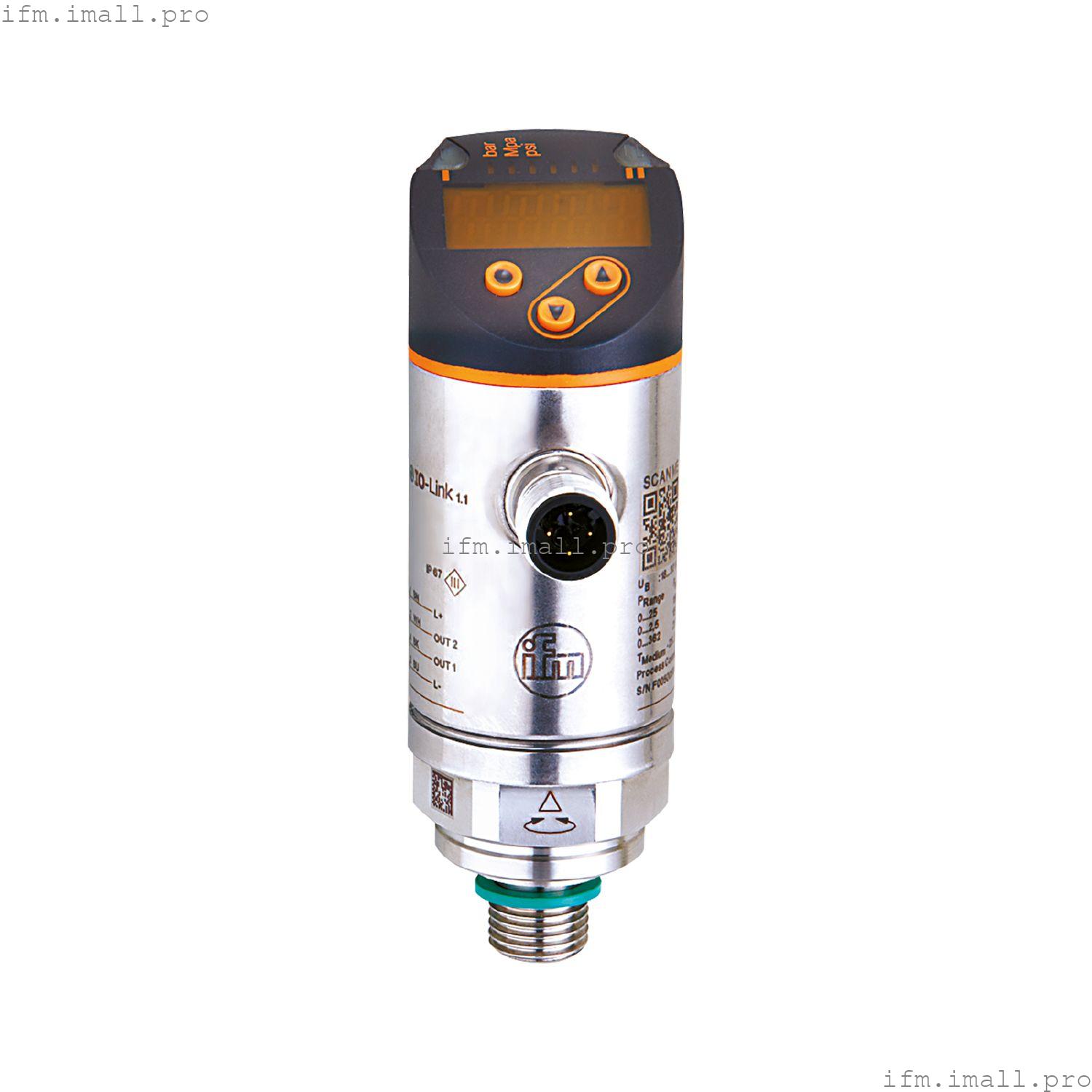

IFM PN7593
PN-025-REG14-QFRKG/US/ /V
Датчик давления с дисплеем
- Два коммутационных выхода, один из них с интерфейсом связи IO-Link
- Красный/зеленый дисплей для четкой идентификации приемлемого диапазона
- Технологическое соединение можно вращать для оптимального выравнивания
- С долговременной стабильностью благодаря высокой защите от перегрузки
- Прочный дизайн для использования в жестких промышленных условиях
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | | 0... 25 бар | 0 ...362 psi | 0...2,5 МПа |
|
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
Применение
| Специальная функция | Позолоченные контакты |
| Измерительный элемент | керамико-емкостная ячейка для измерения давления |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| Условно подходит для | Для газообразных сред максимальное давление ограничено. 25 бар. |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Стойкость к вакууму | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 35 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 0.3 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 150; (200 (...60 °C) 250 (...40 °C)) |
| Частота переключения DC[Гц] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | | 0... 25 бар | 0 ...362 psi | 0...2,5 МПа |
|
| Заводская настройка / CMPT = 2 |
|---|
| Заданное значение SP | | 0,2 ... 25 бар | 4...362 psi | 0.02...2,5 МПа |
|
| Точка сброса rP | | 0,1...24,9 бар | 2... 360 psi | 0,01...2,49 МПа |
|
| Минимальная разница между SP и rP | |
| В шагах | |
| Status_B Высокое разрешение / CMPT = 3 |
|---|
| Заданное значение SP | | 0,2 ... 25 бар | 3...363 psi | 0.02...2,5 МПа |
|
| Точка сброса rP | | 0,1...24,9 бар | 1... 361 psi | 0,01...2,49 МПа |
|
| Минимальная разница между SP и rP | |
| В шагах | |
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,5 |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса[% диапазона] | < ± 0,25 |
| Долгосрочная стабильность[% диапазона] | < ± 0,05; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | < ± 0,2; (-0...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | < ± 0,2; (-0...80 °C) |
Время отклика
| Время отклика[мс] | < 3 |
| Время задержки программируемое dS, dr[с] | 0...50 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; задержка включения / выключения; Демпфирование; Блок индикации |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | да |
| Требуемый тип порта master | A; (если вывод 2 не подключен: B) |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Заводская настройка / CMPT = 2 | 402 | | PN7003 | 310 | | Status_B Высокое разрешение / CMPT = 3 | 600 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
| Заводская настройка / CMPT = 2 |
|---|
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Мин. время цикла процесса[мс] | 2.3 |
| IO-Link разрешение (давление) | |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| давление | 14 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | метка, специфичная для конкретного применения |
| PN7003 |
|---|
| Мин. время цикла процесса[мс] | 2.3 |
| Status_B Высокое разрешение / CMPT = 3 |
|---|
| Профили | | Интеллектуальный датчик - SSP 3.1 | Измерительный Датчик | | Common - I&D | Идентификация и диагностика |
|
| Мин. время цикла процесса[мс] | 3 |
| IO-Link разрешение (давление) | |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| давление | 16 | | состояние устройства | 4 | | информация о двоичном переключении | 2 |
|
| Функции IO-Link (ациклические) | метка, специфичная для конкретного применения |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 260 |
| Одобрение UL | |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 260.5 |
| Материалы | нержавеющая сталь (316L/1.4404); PBT+PC-GF30; PBT-GF20; PC |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Момент затяжки[Нм] | 25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и нагрузки давления) |
| Технологическое подключение | резьбовое соединение G 1/4 наружная резьба внутренняя резьба: M5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета (бар, psi, МПа) | | состояние переключения | 2 x LED желтого цвета | | измеренные значения | буквенно-цифровой дисплей, красный / зеленый, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
