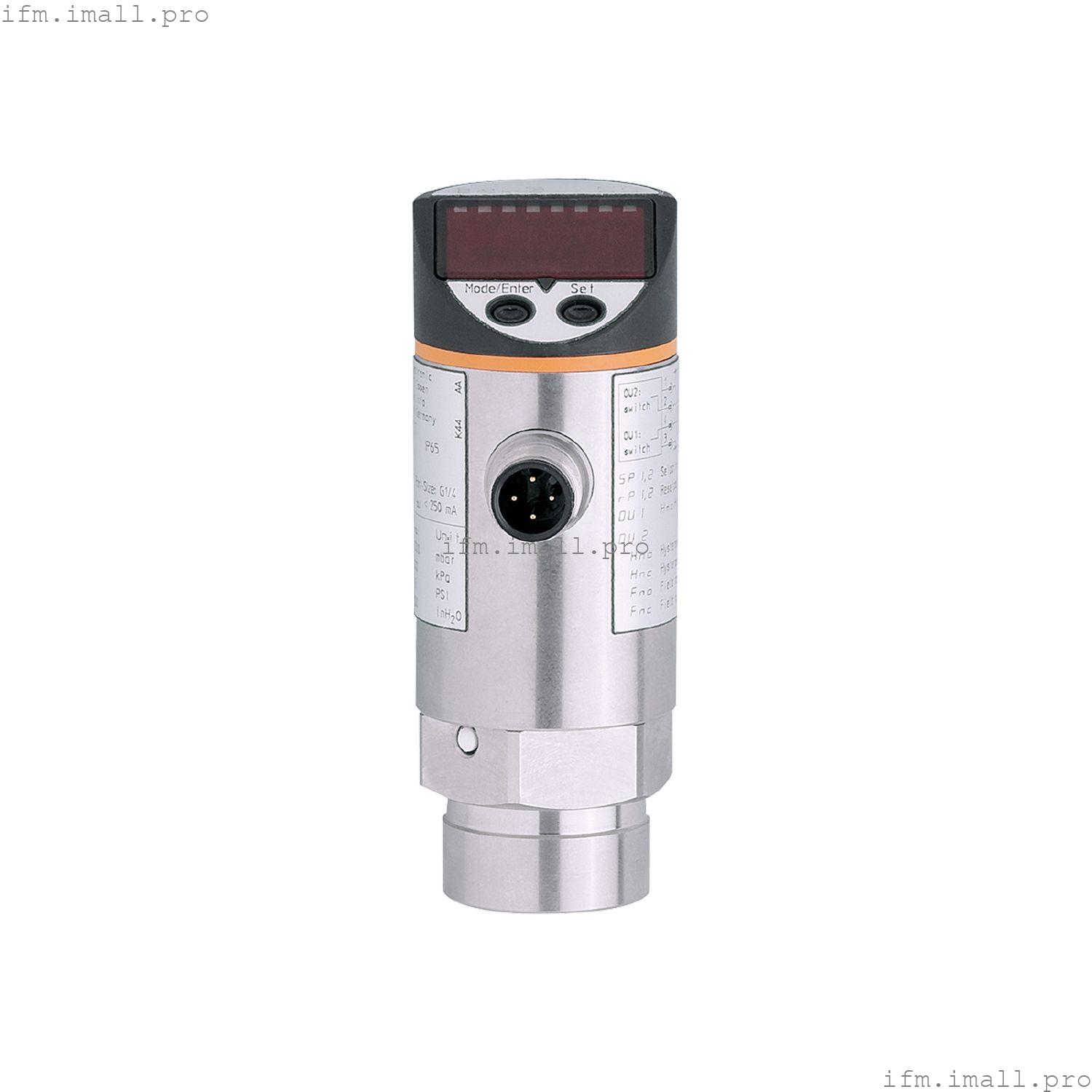

IFM PN7304
PN-010-RBU76-QFRKG/US/ /V
Датчик давления с дисплеем
- Два программируемых коммутационных выхода
- С долговременной стабильностью благодаря высокой защите от перегрузки
- Срок службы более 100 миллионов циклов давления
- Четко видимый 4-разрядный светодиодный дисплей
- Выбор единиц измерения давления в зависимости от страны
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Диапазон измерения | | -1... 10 бар | -14,5...145 psi | -100... 1000 кПа | -0,1...1 МПа |
|
| Технологическое подключение | резьбовое соединение 7/16" - внутренняя резьба 20 UNF |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | жидкости и газы |
| температура среды[°C] | -25...80 |
| Минимальное давление разрыва | |
| Номинальное давление | |
| Тип давления | относительное давление |
Электрические характеристики
| Рабочее напряжение[В] | 18...36 постоянного тока; (к SELV/PELV) |
| Потребляемый ток[мА] | < 50 |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от перенапряжения | да; (< 40 В) |
| Время задержки включения[с] | 0.3 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link; (настраивается) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
Диапазон измерения/установки
| Диапазон измерения | | -1... 10 бар | -14,5...145 psi | -100... 1000 кПа | -0,1...1 МПа |
|
| Заданное значение SP | | -0,9...10 бар | -12...145 psi | -0,09...1 МПа |
|
| Точка сброса rP | | -0,95...9,95 бар | -13...144 psi | -0,095...0,995 МПа |
|
| В шагах | |
| Заводская настройка | | SP1 = 36 psi | rP1 = 33 psi | | SP2 = 108 psi | rP2 = 105 psi |
|
Точность/отклонения
| Точность точки переключения[% диапазона] | < ± 0,5 |
| Повторяемость[% диапазона] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Отклонение характеристик[% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Отклонение гистерезиса[% диапазона] | < ± 0,25 |
| Долгосрочная стабильность[% диапазона] | < ± 0,05; (за 6 месяцев) |
| Температурный коэффициент нулевая точка[% диапазона / 10 K] | 0,2; (-20...80 °C) |
| Температурный коэффициент диапазон[% диапазона / 10 K] | 0,2; (-20...80 °C) |
Время отклика
| Время задержки программируемое dS, dr[с] | 0; 0,2...50 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; диагностическая функция; логика переключения; задержка включения / выключения; Демпфирование; Блок индикации |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 330 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...80 |
| Температура хранения[°C] | -40...100 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 219 |
Механические данные
| Вес[г] | 265 |
| Корпус | цилиндрический |
| Размеры[мм] | Ø 34 / L = 91,5 |
| Материалы | нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); PC; PBT; PEI; FKM; PTFE |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); керамика; FKM |
| Циклов сжатия мин. | 100 миллионов |
| Технологическое подключение | резьбовое соединение 7/16" - внутренняя резьба 20 UNF |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | функциональный дисплей | буквенно-цифровой дисплей, 4-значный | | измеренные значения | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
